И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d

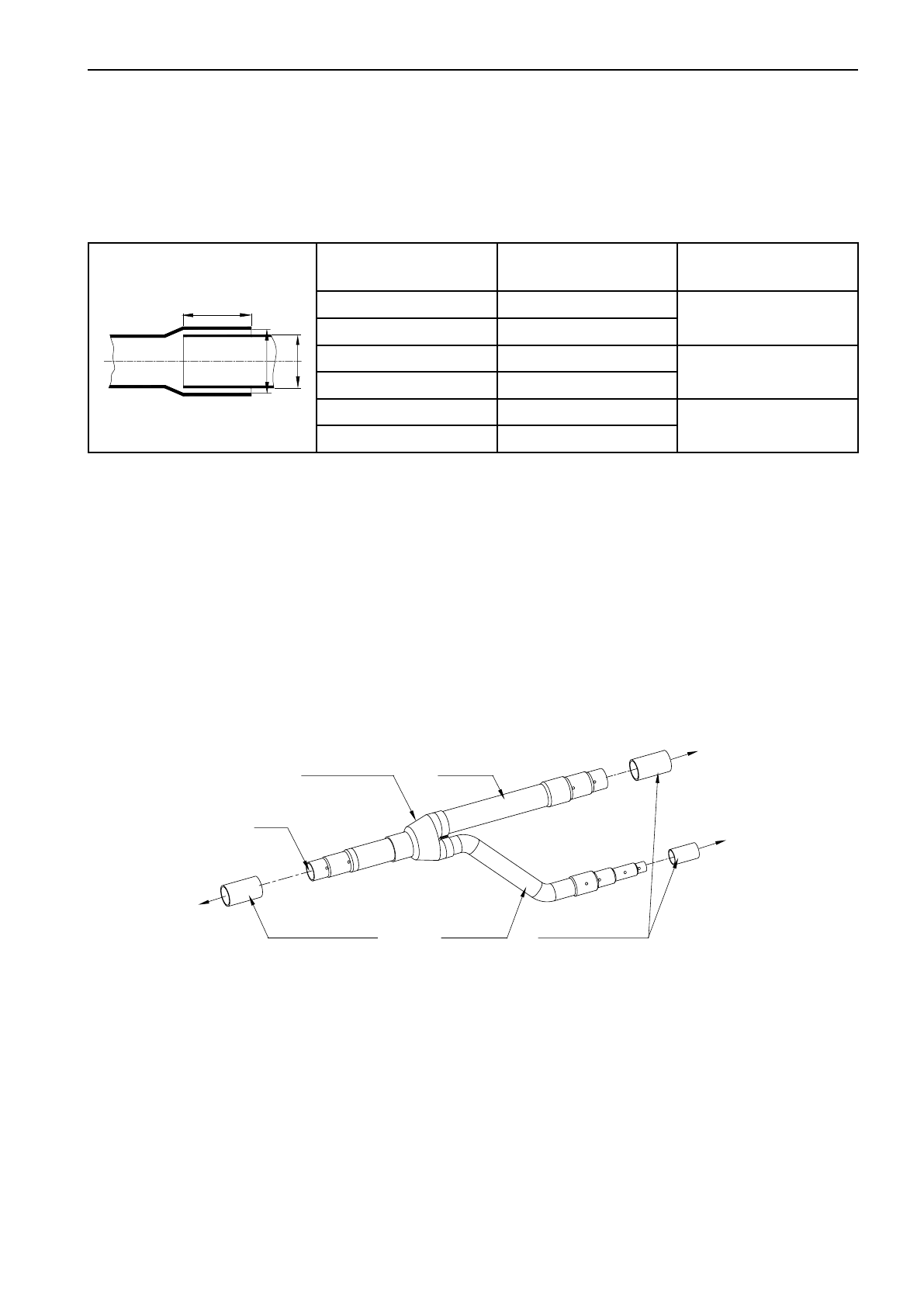

8.6.7 Сборка медных труб
Медные трубы соединяются внахлест. Должна соблюдаться соосность двух сбороч-
ных труб. Определите место сварки. Для обеспечения правильного монтажного размера
зафиксируйте части трубы для предотвращения их смещения при сварке.
Размеры для сварки медных труб
$
%
'
Наружный диаметр
трубы D, мм
Минимальная длина
сопряжения В, мм
Допустимый зазор
между трубами, мм
∅
6,35
6
0,05–0,21
∅
9,52,
∅
12,7
7
∅
15,8
8
0,05–0,27
∅
19,05,
∅
22,2,
∅
25,4
10
∅
28,6,
∅
31,8
12
0,05–0,35
≥
∅
35
14
Если установочный зазор будет очень большим, то диаметр большой трубы может
быть уменьшен до соответствующего значения стандартных характеристик.
8.6.8 Установка разветвителя
- Функция разветвителя — разделение потока фреона. Таким образом, подбор и уста-
новка разветвителя является важной частью работы блоков VRF. Основываясь на пра-
вильном выборе, разветвитель должен быть установлен согласно установочным харак-
теристикам.
- Схема подключения Y-образного разветвителя
Ко входу подключается наружный блок, либо предыдущий разветвитель, к выходу
подключается внутренний блок, либо следующий разветвитель.
Y-образный
разветвитель
Выход 1
Вход
Наружный блок
Подсоединяемый
трубопровод
Подсоединяемый
трубопровод
Выход 2
К внутренним блокам
- Установочные характеристики разветвителя
8.6.8.1 Местоположение разветвителя
Разветвитель должен располагаться строго горизонтально, кроме того, два соседних
разветвителя должны находиться в одной плоскости. Между двумя разветвителями
должен находиться учасок прямой трубы длиной не менее 800 мм, расстояние между
разветвителем и изгибом трассы также должно быть не менее 800 мм.
