65
И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d
7.3.2 Алгорим работы функции (Key-Card control board)
1) Если ключ-карта не включена после подачи электропитания блоку, внутренний
блок будет работать без функции ключ-карты и может управляться с удаленного пуль-
та управления или кнопок на самом блоке.
2) При подаче электропитания и включения ключ-карты блок начнет работать с
функцией ключ-карты после 5-секундной задержки. Фактическое текущее состояние
переменного тока будет сохранено (при сохраненном режиме блока вкл/выкл) после
включения ключ-карты. Если ключ-карту выключить, переменный ток автоматически
отключится после 5-секундной задержки.
Включив ключ-карту внутренний блок будет работать с функцией ключ-карты, кото-
рую можно отключить только после отключения электропитания и последущего вклю-
чения блока снова.

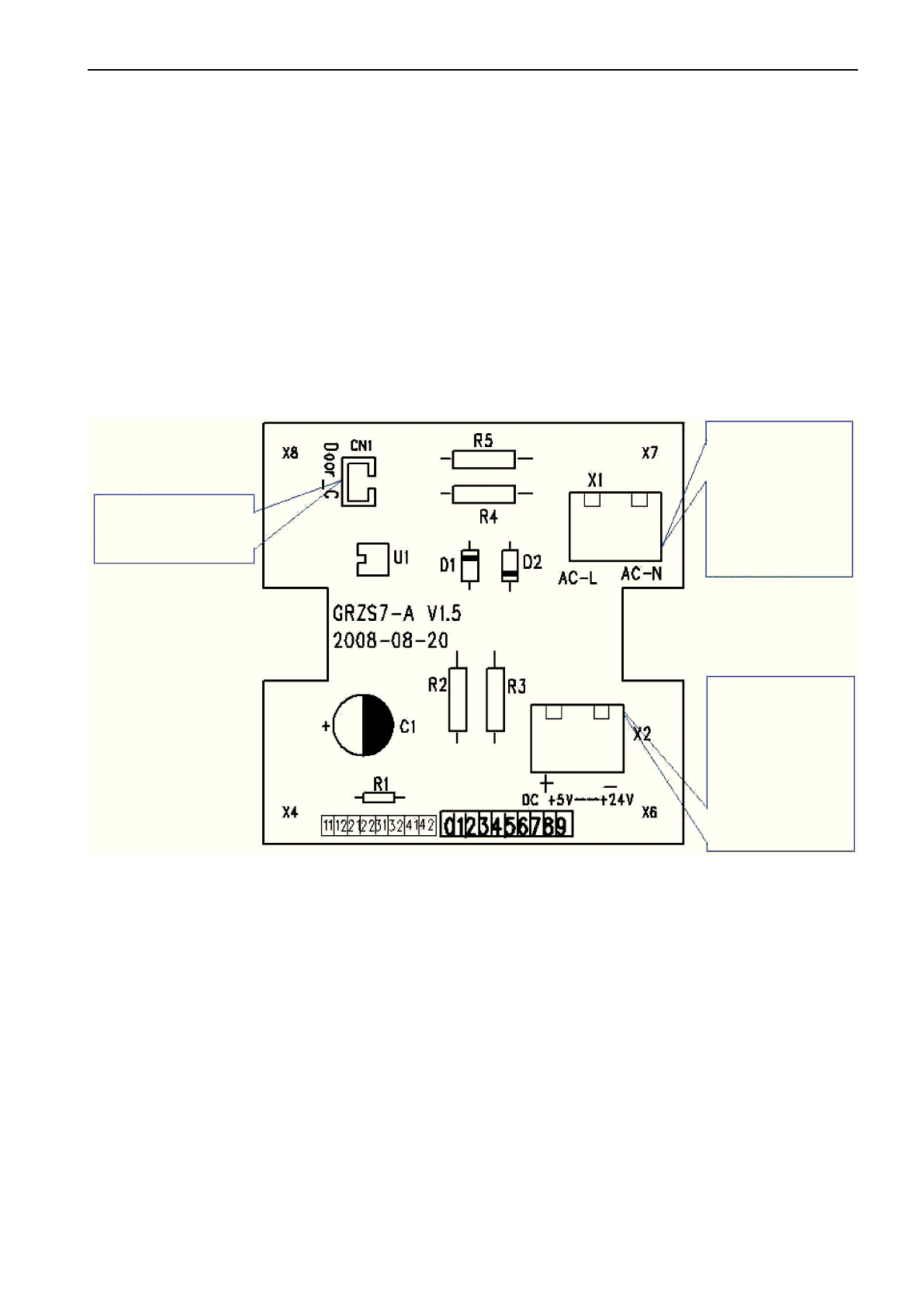

7.3.3 Схема разъемов блока ключа-карты (рис. 7.14)
Интерфейс подключения
внутреннего блока
к главной плате управления
(2-жильный)
Контактная колодка Х7
(AC_L, AC_N),
посередине находится
контакт для подключения
входящего сигнала
тиристора.
Напряжение должно быть
около 220 В.
Контактная колодка Х2
(+5В...+24В), посередине
находится контакт для
подключения входящего
сигнала тиристора.
Напряжение сигнала
должно быть в пределах
+5-+24В.
Рис. 7.14
7.3.3.1 Работа функции ключа карты возможна при налии функции во внтруннем бло-
ке а также соединения блока ключа карты со внутренним блоком системы кондицониро-
вания. На плате внтуреннего блока имеется специальный разъем для подключения.
7.3.3.2 Характеристики устройства
Модель: блок ключ-карты МК03
Электропитание: переменный ток 220–240 В, 50 Гц или постоянный ток +5–+24 В
Мощность: 1 Вт
Рабочая температура: –10-48 °С
