И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d
7.2.5.1 Функции: Общий трехштекерный телефонный разъем применяется для соеди-
нения 3-х коммуникационных проводов.
Размеры:
Описание
Высота (мм)
Ширина (мм)
Глубина (мм)
Трехштекерный разъем
33
27
21
7.2.5.2 Особенности установки:
- Избегайте ударов, солнечного света или воздействия воды.
- Проверьте плотность установки каждого разъема без нагрузки.
- После установки произведите проверку на электропроводимость. Замените плохие
контакты.
- Вместо трехштекерного разъема рекомендуется использовать пайку.
- После подключения коммуникационных проводов к трехштекерному разъему, за-
фиксируйте его изоляционной лентой для предотвращеня ослабления или нарушения
контакта патч-корда.
Внимание!
Вместо использоавния трехштекерного телефонного разъема сигнальные кабели
могут быть соединены при помощи пайки, при этом паечный шов необходимо защи-
тить изоляционной лентой для предотвращения окисления и короткого замыкания.
7.3 Блок ключа-карты (Key-Card control board)
7.3.1 Функции блока ключа-карты
Блок ключа-краты предназначен для подключения к нему контактного элемента
ключа-карты, предназначенного для отключения кондиционера.
Блок ключа-карты подключается к внутреннему блоку кондиционирования системы
GMV.
Принцип работы: После подключения ключа карты на внутренний блок системы бу-
дет подаваться электропитание. После отключения — электропитание не подается. При
этом текущие настройки внутренненого блока сохраняются. После включения ключ-
карты блок вернентся в режим работы перед остановкой или продолжит работу согласно
настройкам.
Ключ-карта обеспечивает сохранение энергии и выключение блока после ухода лю-
дей.
Пульт
внутреннего
блока
Блок
ключа-
карты
Блок
ключа-
карты
Блок
ключа-
карты
Блок
ключа-
карты
Наружный блок
Внутренние блоки
Пульт
внутреннего
блока
Пульт
внутреннего
блока
Пульт
внутреннего
блока

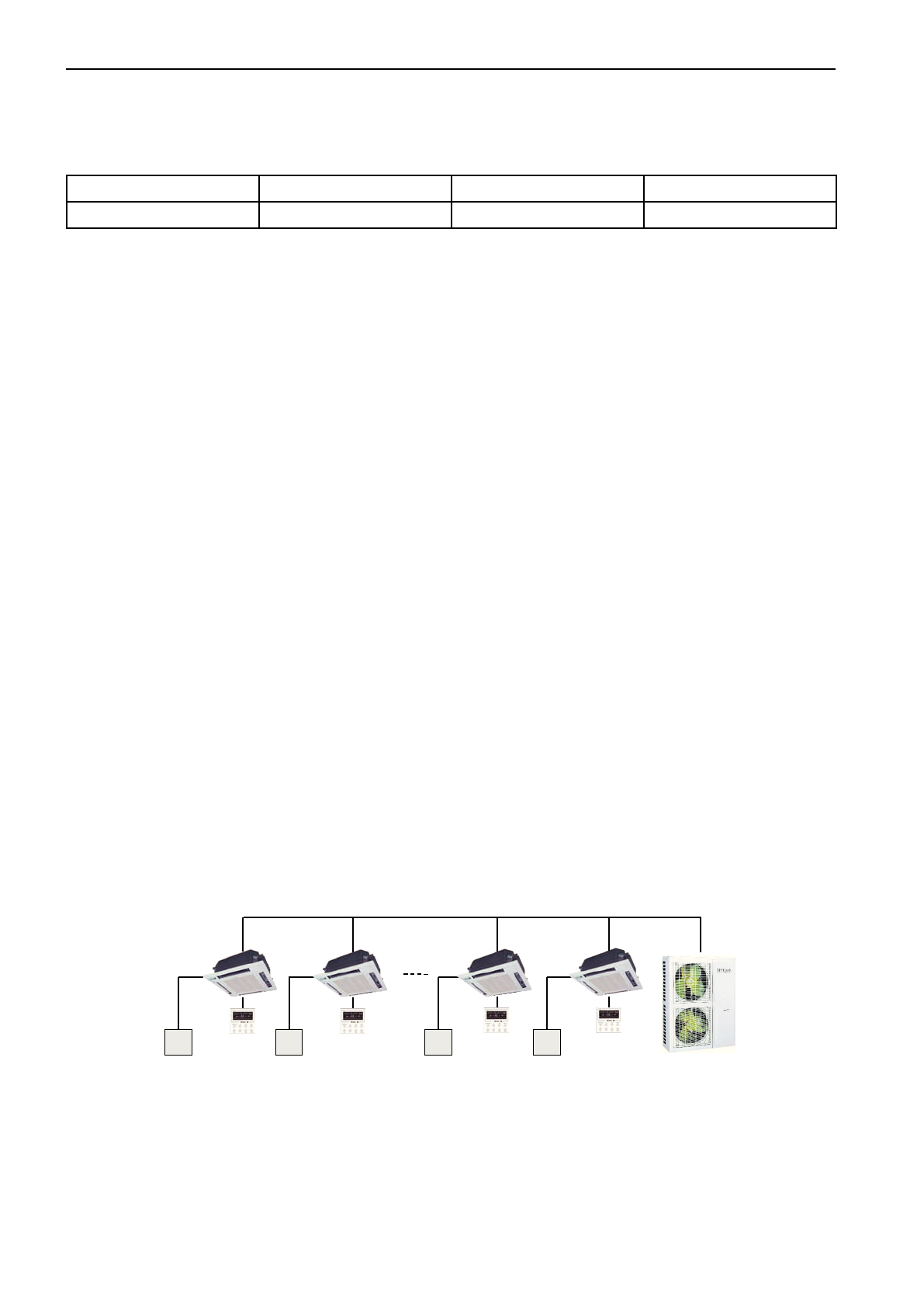

Рис. 7.13
