22
И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d

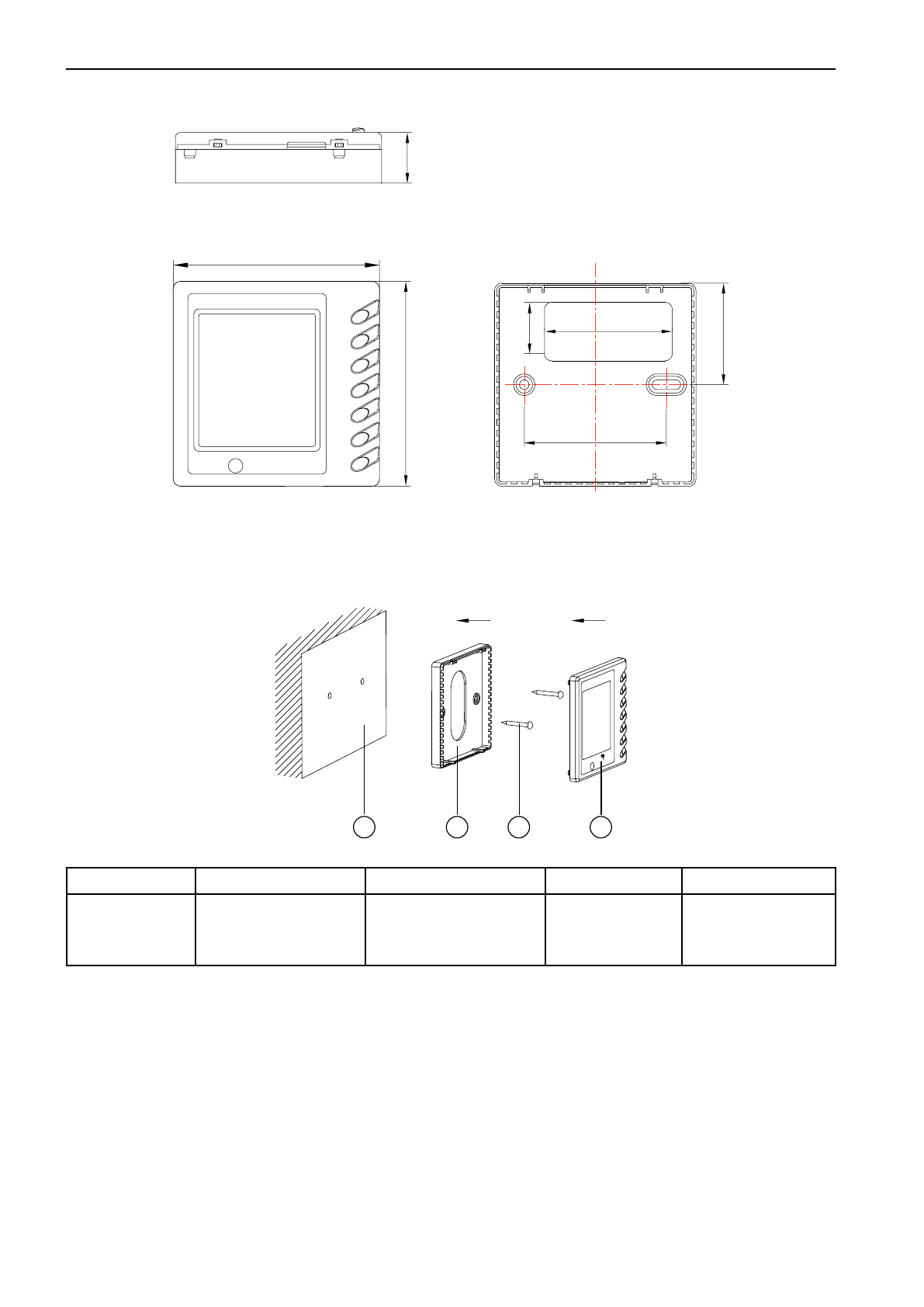

6.3.3.1 Габаритные и установочные размеры проводного пульта
85
60
85
21
42.
5
21.5
Рис. 6.6
6.3.3.2 Порядок установки пульта
1
3
4
2
Номер
1
2
3
4
Наименование
Корпус основы,
устанавливаемый
на стену
Опорная платформа
пульта управления
Шуруп М4х25
Панель
управления
Рис. 6.7
Руководство к установке проводного пульта управления
• Отключите электропитание перед подключением. Запрещено производить
установку под напряжением.
• Возьмите конец 4-хжильного кабеля связи, проведите его через прямоугольное
отверстие основания пульта управления.
• Закрепите основание пульта на стене, используя шурупы М4х25.
• Вставьте 4 жилы кабеля связи в слоты пульта управления, после чего закрепите
пульт управления на основании.
