92
И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d
канала низкого давления до тех пор, пока вакуумное давление не составит –0,1 МПа
(–1 кгс/см
2
).
Вакуумируйте систему до давления не ниже –0,1 МПа. Затем выключите вакуумный
насос, через час проверьте давление в системе. Если вакуумное давление изменилось,
это означает наличие источника утечки. Отыщите источник утечки и устранитеего.
e. После вакуумирования приступайте к дозаправке системы хладагентом.
8.6.15 Заправка системы хладагентом
8.6.15.1 Методика расчета массы хладагента
Масса заправляемого хладагента должна соответствовать значению, указанному в
инженерно-технической документации.
Метод расчета массы заправляемого хладагента (зависит от диаметра жидкостного
трубопровода)
Масса хладагента, которую необходимо дозаправить в систему, равна общей длине
жидкостного трубопровода, умноженной на массу хладагента на метр жидкостного тру-
бопровода.
Масса хладогента на метр жидкостного трубопровода (кг/м)
∅
22,2
∅
19,05
∅
15,9
∅
12,7
∅
9,52
∅
6,35
0,35
0,25
0,17
0,11
0,054
0,022
Примечание:
a. Количество хладагента, заправленного в наружный блок , рассчитано на длину
трубопровода 15 м. Если длина трубопровода меньше или равна 15 м, дополнительной
массы хладагента не требуется. Если длина трубопровода больше 15 м, требуется
дополнительная масса хладагента. В таблице, приведенной выше, указана необходи-
мая масса хладагента на каждый дополнительный метр трубопровода.
b. Для измерения массы подаваемого хладагента необходимо использовать электрон-
ные весы.
c. Толщина стенки фреоновой трубы составляет от 0,5 до 1,0 мм, допустимое рабочее
давление не должно превышать 3,0 МПа.
d. Чем больше длина трубопровода, тем меньше будут холодопроизводительность и
теплопроизводительность.

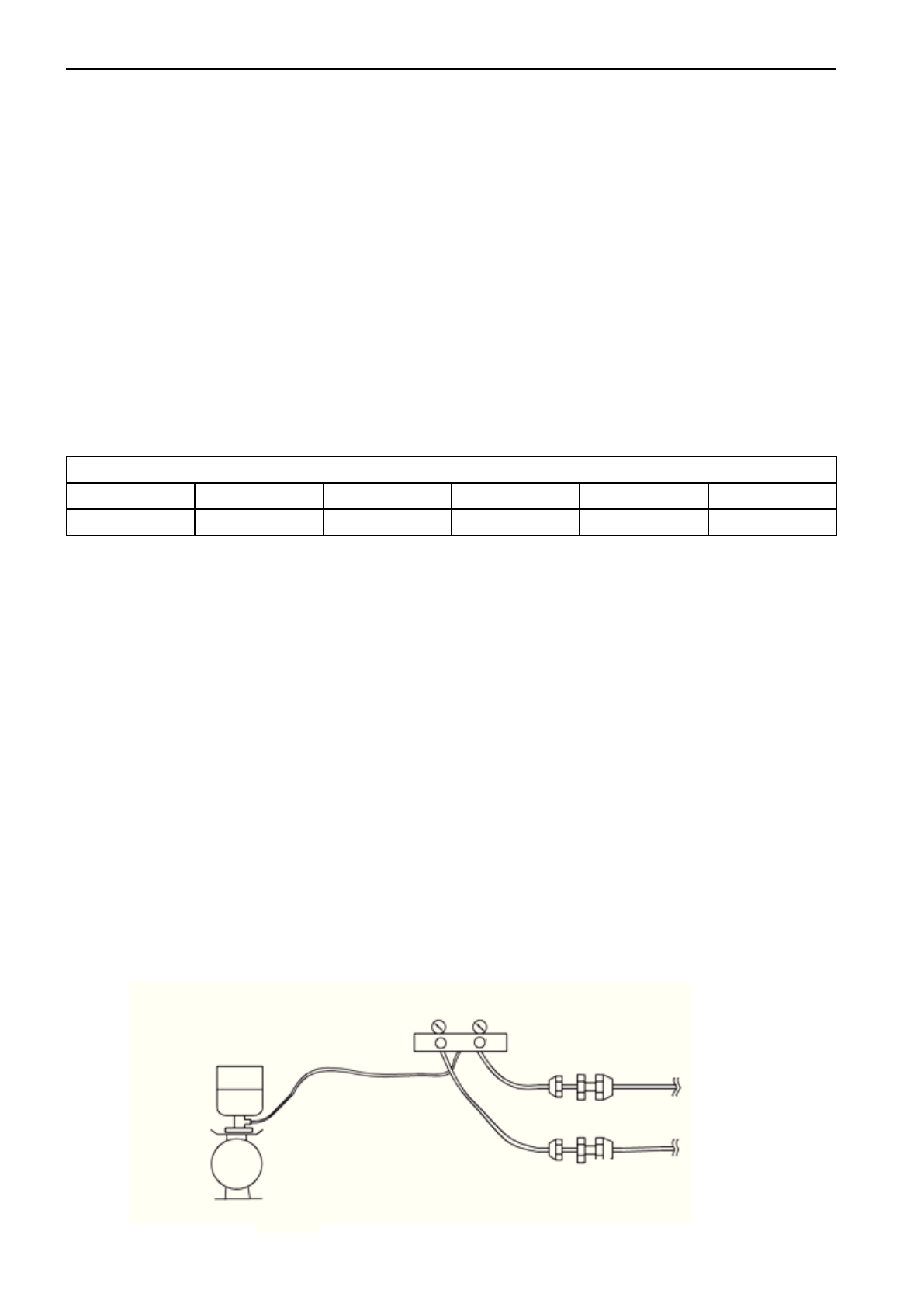

8.6.15.2 Порядок заправки системы хладагентом
a. Шланг баллона с хладагентом следует соединить с манометрическим коллектором.
Чтобы выпустить воздух из шлангов необходимо кратковременно открыть вентиль VH .
После этого, сторону высокого давления манометрического коллектора следует подклю-
чить к штуцеру на жидкостной трубе наружного блока.
Манометрический
коллектор
Штуцер на жидкостной трубе системы
Штуцер на газовой трубе системы
Весы
Баллон с хладагентом
Фреон в жидкой фазе
