И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d
7.2.3.5 COM-порты подключения блока коммутации ME30-00/E2
Power
RS232
COM1 COM2 COM2
Кондиционер
ПК или другой
коммуникационный модуль
Подключение
питания
Рис. 7.9
7.2.3.6 Особенности установки коммуникационного модуля:
- Соблюдайте технические требования к сетевому блоку питания для предотвраще-
ния появления неисправностей или повреждения коммуникационного модуля.
- Для каждого коммуникационного модуля используйте уникальный DIP адрес для
избежания появления неполадок.
- Обеспечьте правильное подключение коммуникационного провода к СОМ-порту
для предотвращения появления неполадок.
- Коммуникационные модули должны быть размещены в шкаф централизованного
управления для избежания воздействия солнечного света или высокой температуры и
влажности.
- Характеристики электропитания: входящее ~200 В — 50 Гц/выходящее 9 В —
800 мА

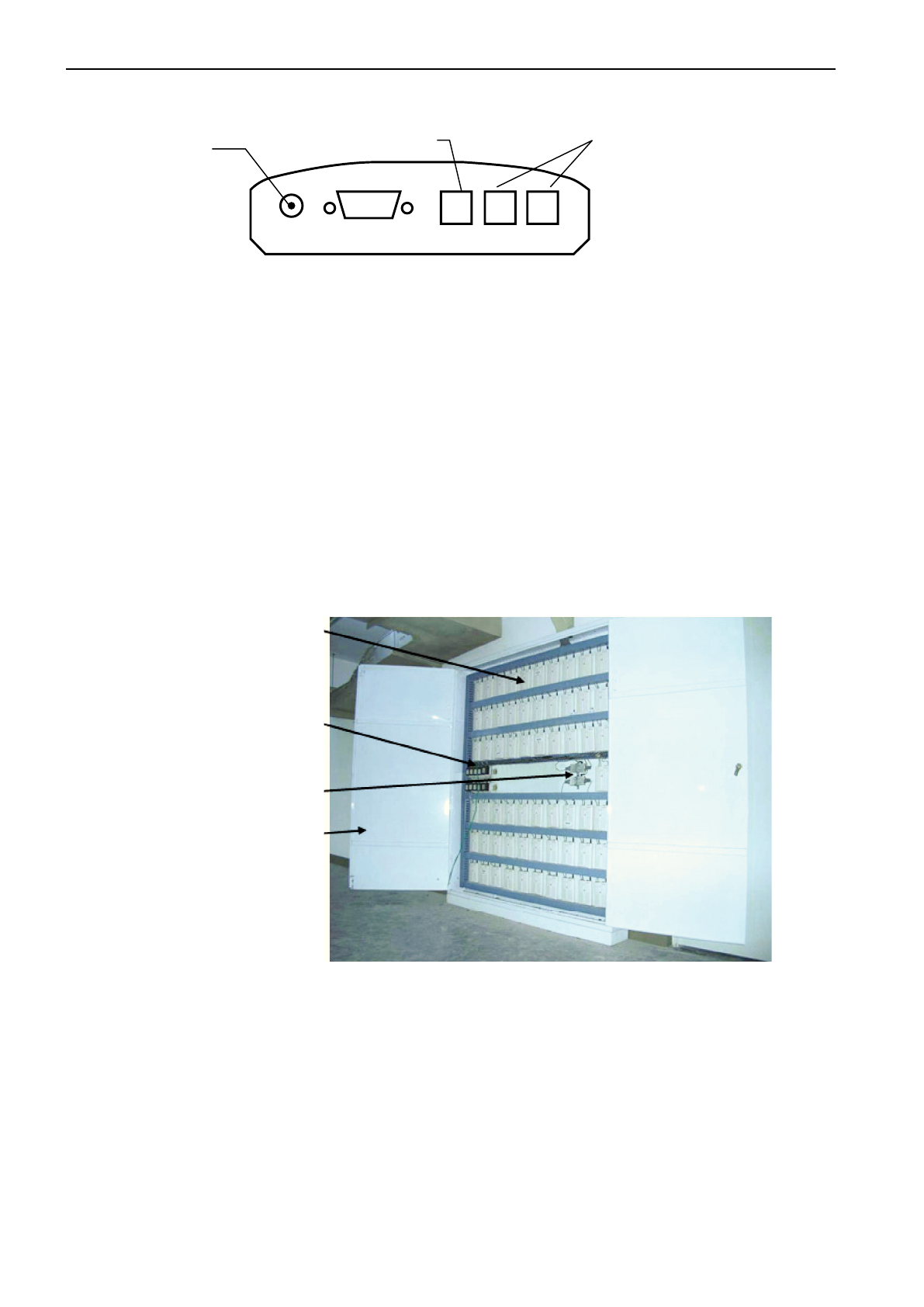

Коммуникационный модуль
Силовые розетки
Шкаф
Ретранслятор
Рис. 7.10
7.2.4 Шкаф централизованного управления (приобретается пользователем)
7.2.4.1 Функции шкафа управления:
- Позволяет собрать все коммуникационные модули вместе для удобного централизо-
ванного управления и надежной работы.
7.2.4.2 На рис. 7.11 показны размеры шкафа, рассчитанного на 10 коммуникационных
модулей. Для большего количества коммуникационных модулей чертеж на шкаф дол-
жен быть разработан заново.
