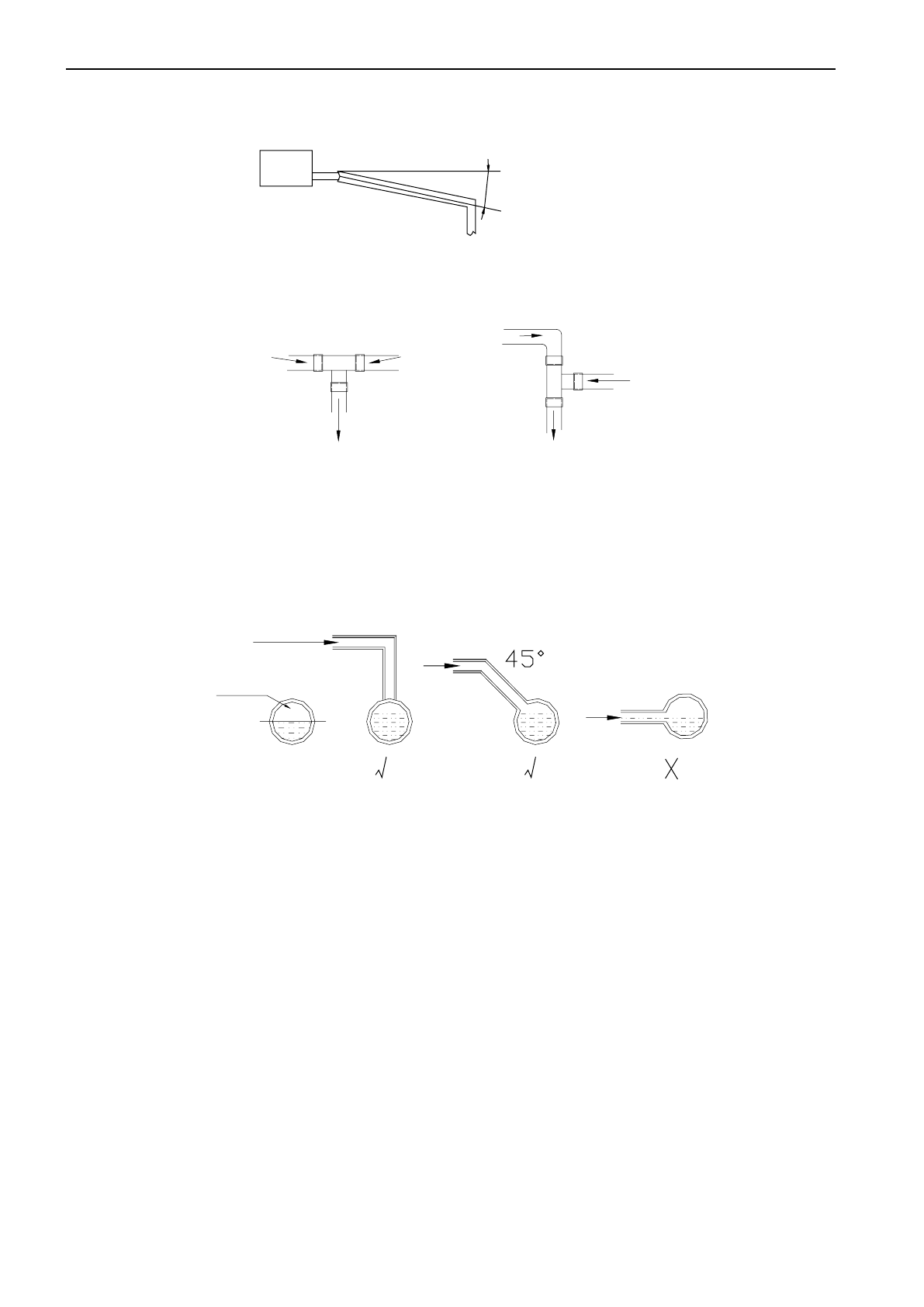

8.7.2.4 Наклон дренажных труб блоков должен быть более 1%, а центральной общей

трубы — не меньше 0,3%. Дренажные трубы не должны провисать.

Уклон 1 см на 1 м длины

8.7.2.5 При монтаже двух дренажных труб в один стояк, выполнять это необходимо

так как изображено ниже.

Неправильное

подключение

Правильное

подключение

8.7.2.6 Подключение дренажной трубы к общей горизонтальной трубе лучше выпол-

нять сверху. В трубопроводе, где конденсатная трубка и главный трубопровод располо-
жены в одной горизонтальной плоскости (без наклона по отношению друг к другу), воз-
можно возникновение обратного потока.

Внутренний блок

Главный

трубопровод

Главный

трубопровод

Главный

трубопровод

Главный

трубопровод

Установка

горизонтальной трубы

8.7.2.7 Не крепите дренажную и фреоновую трубу совместно.
8.7.2.8 Для обеспечения нормального течения конденсата в верхней точке дренажной

трубы следует сделать отверстие.

После завершения соединений трубы проведите испытание водой и заполнение дре-

нажной трассы. Проверяется как бесперебойность отвода дренажа, так и отсутствие
утечек.

8.7.2.9 При проходе дренажной трассы через стены и прочие препятствия необходи-

ма установка стальной закладной втулки. Втулка должна на 20 мм выступать над по-
верхностью стены и не изменять наклон трубы. Зазор между втулкой и трубой должен
быть заделан мягким негорючим материалом. Втулка не должна служить опорой трубы.
Соединение отрезков труб должно находиться вне закладной втулки.

8.7.2.10 Стыки теплоизолирующих элементов должны склеиваться специальным кле-

ем и обматываться теплоизоляционной лентой шириной не менее 5 см во избежание об-
разования конденсата.

8.7.2.11 При установке дренажной трубки от внутреннего блока убедитесь, что ее на-

клон составляет не менее 1%.
