26

И н с т р у к ц и я   п о   э к с п л у а т а ц и и   •   М у л ь т и з о н а л ь н а я   с и с т е м а   и н в е р т о р н о г о   т и п а   с е р и и   P d

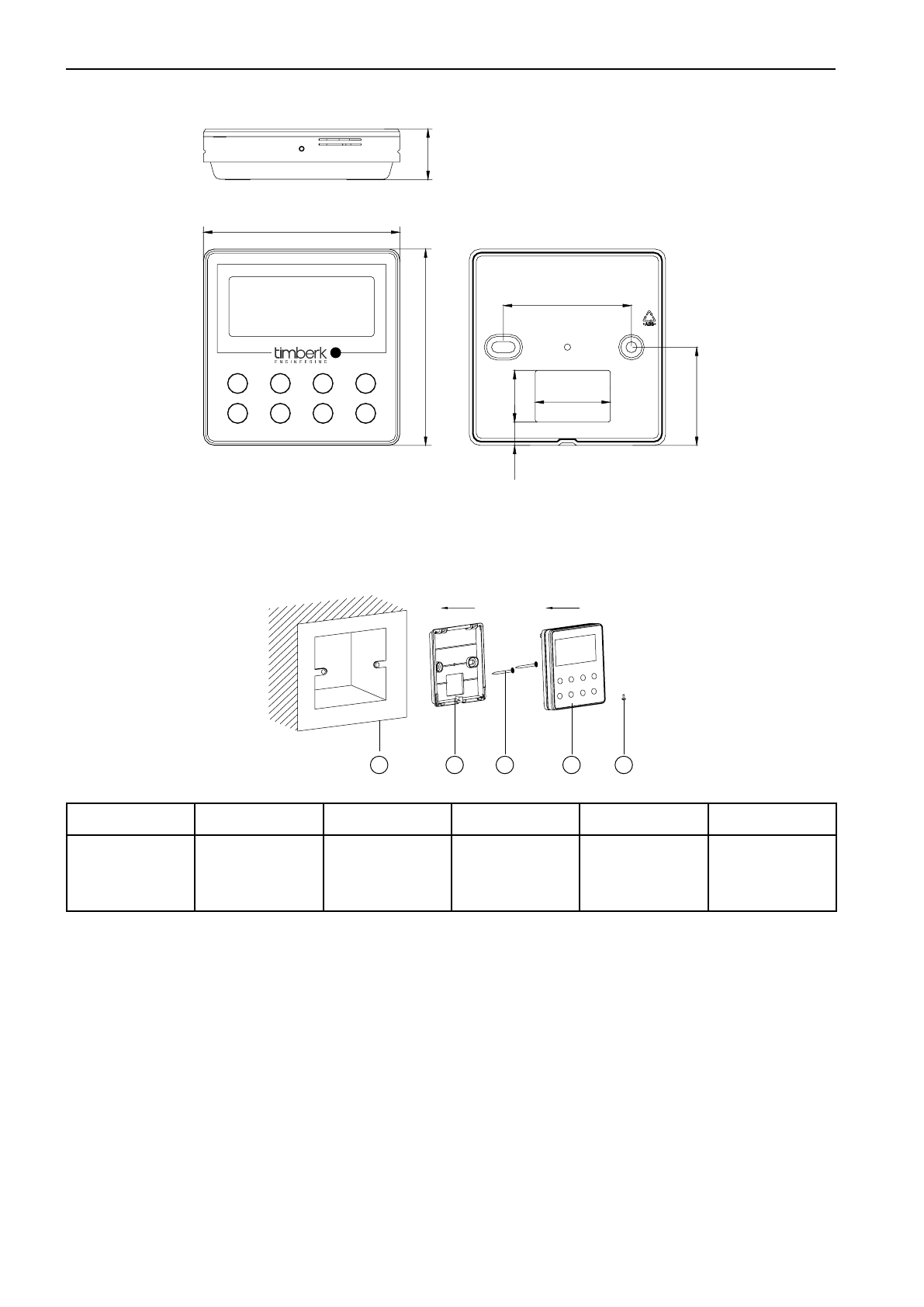

6.3.4.3 Габаритные и установочные размеры пульта XK02

92

60

35

92

24

46

11

24

Рис. 6.9

6.3.4.4 Установка проводного пульта управления 6.6.3.3

1

3

4

5

2

№

1

2

3

4

5

Наименование

Корпус гнезда

установлен-

ный в стене

Основание

пульта управ-

ления

Шурупы М4х25

Панель

управления

Шурупы

ST2.2x6,5

Рис. 6.10

Руководство по установке пульта:

• Отключите электропитание перед установкой электрических компонентов,

запрещено производить установку под напряжением.

• Возьмите конец 4-хжильного кабеля связи, проведите его через прямоугольное

отверстие основания пульта управления.

• Закрепите основание пульта на стене, используя шурупы М4х25.
• Вставьте 4 жилы кабеля связи в слоты пульта управления, после чего закрепите

пульт управления на основании.
