38

И н с т р у к ц и я   п о   э к с п л у а т а ц и и   •   М у л ь т и з о н а л ь н а я   с и с т е м а   и н в е р т о р н о г о   т и п а   с е р и и   P d

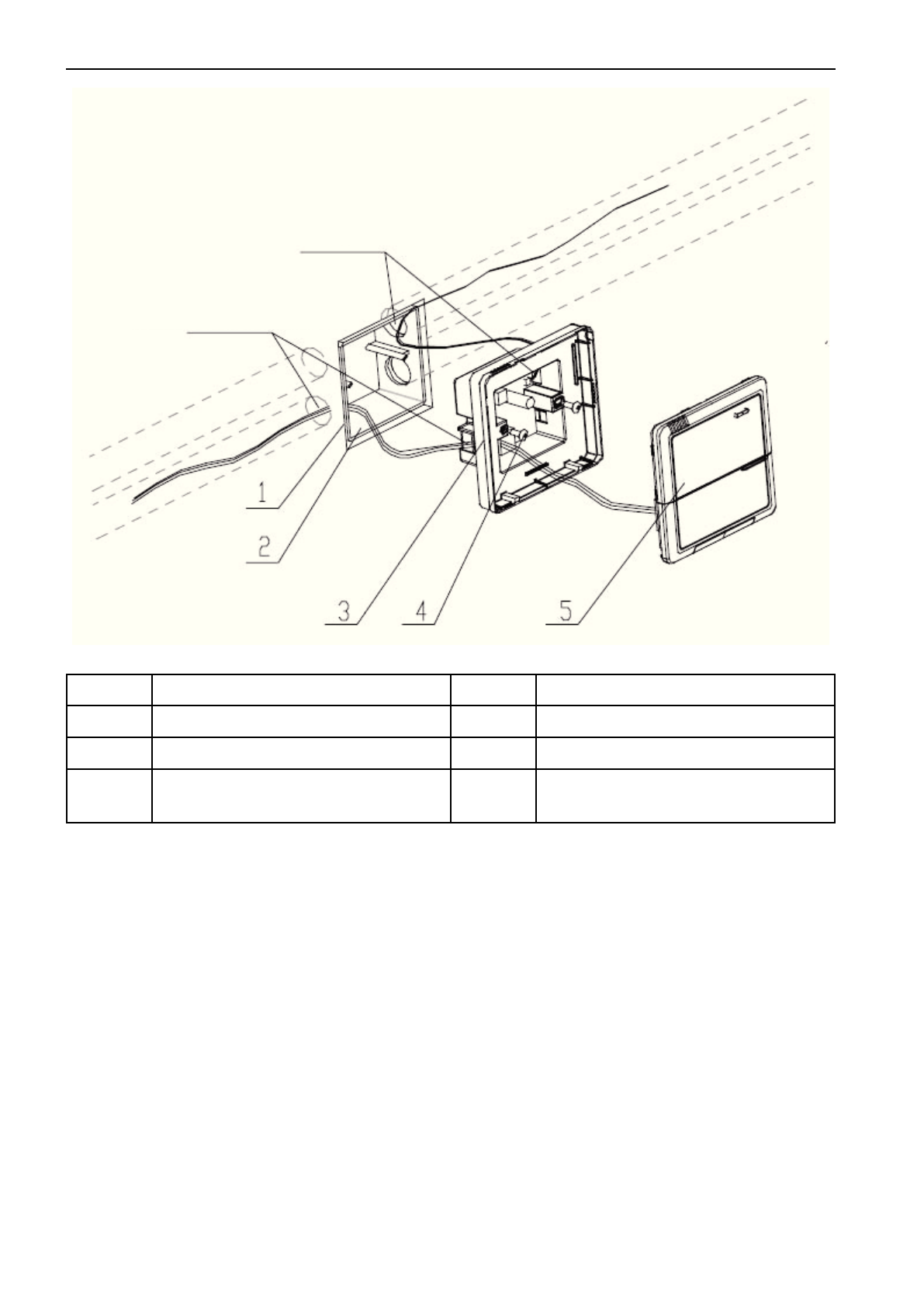

Примечание:

 силовые провода должны быть

проложены отдельно от проводов связи

для предотвращения появления различных помех.

Отверстие для провода связи

Отверстие для силового провода

Номер

Наименование

Номер

Наименование

1

Стена

4

Шуруп

2

Коробка электропитания (86)

5

Крышка (включая панель дисплея)

3

Корпус (включая плату модуля по-
дачи электропитания)

Рис. 6.25

6.3.8.5 Настройка пульта.
6.3.8.5.1 Отладка и просмотр номера порта и адреса наружного блока
После первоначального запуска блока произведите настройку для изменения про-

граммы или переназначения номера порта, после чего будет доступен режим отладки,
одновременно нажмите кнопки «Mode» и «Thu» на 5 секунд, это позволит произвести
автоматическую проверку и назначить адрес внутреннего блока.

Через 10 минут отладка закончится и внутренний блок получит адрес для управле-

ния.

Просмотр номера порта и адреса внутреннего блока: доступно в окне отладки, одно-

временно нажмите кнопки «Mode» и «Thu» на 5 секунд, в этом меню доступен режим
просмотра номера порта и адрес соответствующего внутреннего блока.

Нажмите «Confirm/Cancel» для подтверждения настроек отладки и перехода к про-

смотру текущего состояния внутреннего блока, в проивном случае настройки не будут
сохранены.
