36
И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d
6.3.8.2 Интерфейс разъемов подключнения пульта
GND
+9.8V
CN1
COM1
COM2
COM3
COM4
CN2
CN3
CN4
CN5
AC
-N
AC
-L
9.
8V
GN
D
CN4
CN1

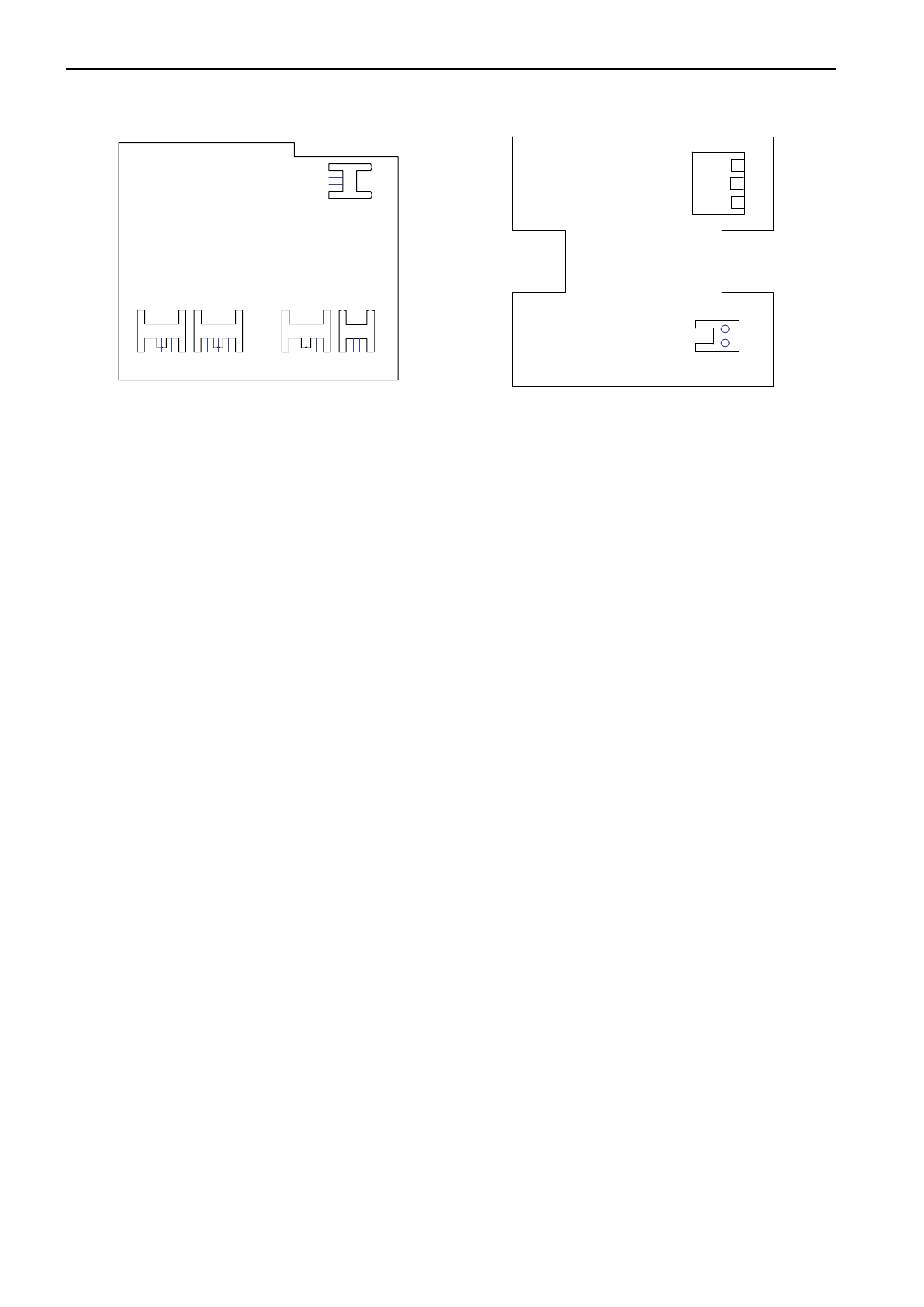

Рис. 6.21 Подключение
кабелей коммутации
Рис. 6.22 Подключение
электропитания
а. Подключение подачи электропитания.
К разъему CN1 платы подключается кабель электропитания.
К контакту AC-N — нейтральный провод, к контакту AC-L — фаза.
Контакт в середине свободен.
Разъем CN4 — плата модуля подачи электропитания — подает напряжение на плату
дисплея, подключен к разъему CN1 платы дисплея двужильным проводом, предостав-
ленным Gree.
b. Подключение кабелей связи.
Разъемы CN2, CN3, CN4 и CN5 платы дисплея предназначены для подключения ли-
ний связи. CN2, а именно COM4 — для связи с блоком канального типа (2-хконтактный);
CN5, CN4, CN3, а именно COM1, COM2, COM3 соответственно для связи с системой (3-х
контактный).
6.3.8.3 Подготовка и подключение линии связи.
a. Линия связи между центральным пультом управления и блоком должна быть под-
готовлена пользователем согласно этому руководству.
b. Подготовка и подключение линии связи для мульти VRF систем.
1) Один конец трехжильного провода необходимо подключить к одному комплекту си-
стемы GMV, другой — к одному из разъемов (COM1, COM2 или COM3) интеллектуаль-
ного зонального пульта управления.
2) Один конец провода связи подключить к интеллектуальному зональному пульту
управления, другой — к трехконтактному разъему внутреннего блока.
c. Подготовка и подключение линии связи к блоку канального типа.
1) Проводом связи для блока канального типа является двухжильный провод, пре-
доставленный Gree (на концах двухжильного провода находятся патч-корды, код:
40113325).
2) Для подключения N блоков канального типа необходимо N+1 проводов связи.
3) Подключите двухжильный провод связи к разъему COM4 интеллектуального зо-
нального пульта управления и подключите двухжильные провода связи к двухконтакт-
ному разъему проводного пульта управления блока канального типа.
4) Пользователь может удлинить провод и обжать провода патч-кордом согласно сво-
им потребностям.
Примечание:
один комплект GMV системы содержит один наружный блок мульти-
VRF системы и определенное количество внутренних блоков. И один комплект си-
стемы канального типа содержит один наружный блок и один внутренний блок.
