31
И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d
20
.5
«.5» отображено на дисплее, когда настройка значения времени
таймера содержит 0.5 часа и блок находится в режиме проверки
или настройки таймера блока.
Примечание:
1) Содержимое в двойных кавычках указаны данные отображаемые на ЖК-дисплее. Ниже при-
ведены пояснения к ним.
2) Активные внутренние блоки центрального мини-пульта управления находятся в зоне.
3) Нет сигнала функции управления для зонального проводного пульта, на дисплее также не
будет надписи «SINGLE».
6.3.5.3 Подключение зонального пульта управления к внутреннему блоку
a) Вставьте разъем кабеля пульта внутреннего блока (4-жильная витая пара) в разъ-
ем CN1 (или CN2) зонального пульта.
b) Соедините разъем CN2 (CN1) зонального пульта с главной платой внутреннего бло-
ка таким же кабелем.
Если нет проводного пульта управления, работающего с внутренним блоком, подклю-
чите 4-хжильную витую пару к главной плате внутреннего блока и соедините его с разъ-
емом CN1 (или CN2) зонального пульта управления.
Примечание
:
По такой схеме можно подключить зональный пульт к любому внутреннему блоку.
Если групповой пульт используется в качестве проводного, проводной пульт управ-
ления внутреннего блока следует отключить.
CN1
CN2
Зональный пульт
4-хжильный провод
витой пары
4-хжильный провод
витой пары
Главная плата управления внутреннего блока
Разъем 4-хжильного провода связи
Главная плата управления внутреннего блока
Разъем 4-хжильного провода связи
1
1
1
1

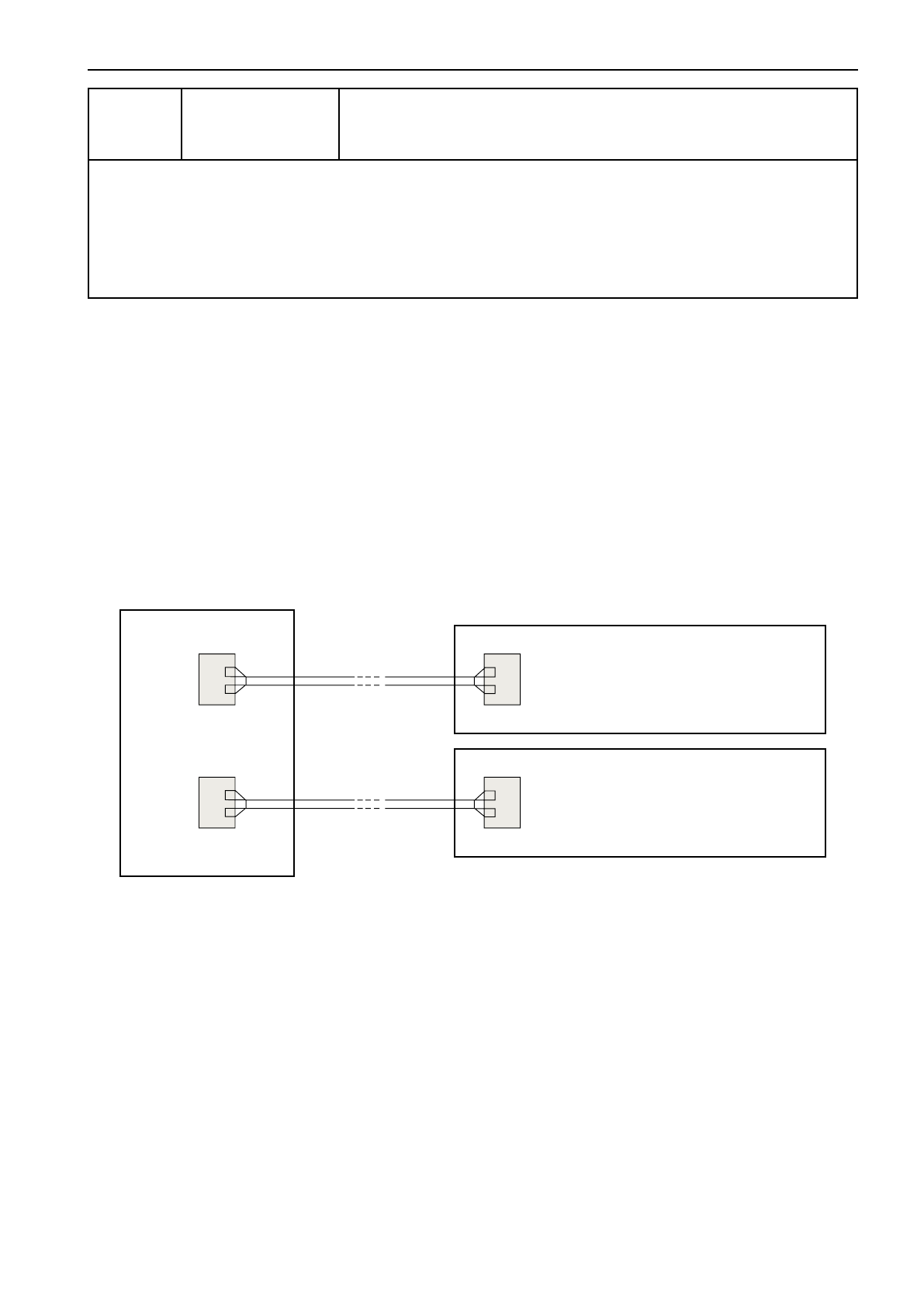

Рис. 6.15 Провода связи для группового пульта управления
Перед установкой и подключением, убедитесь, что электропитание отключено. После
установки и подключения, проверьте подключение снова для предотвращения повреж-
дения проводов или короткого замыкания.
В 4-хжильной витой паре идут следующие сигналы: провод заземления(GND), про-
вод связи А(А), провод связи В(В) и силовой провод (+12В).
Примечание:
Во время следующего подключения проводов, обратите особое внимание на следую-
щие пункты для избежания неисправностей блока от электромагнитных помех.
1) Прокладывайте провода сигнальной связи зонального пульта управления или про-
водного пульта управления на расстоянии 20 см от силовых проводов или проводов
связи наружного и внутреннего блоков для предотвращения сбоев связи.
2) Экранирование провода витой пары должно быть сделано при установке блока в
месте, где возможны серьезные электромагнитные помехи.
