123
И н с т р у к ц и я п о э к с п л у а т а ц и и • М у л ь т и з о н а л ь н а я с и с т е м а и н в е р т о р н о г о т и п а с е р и и P d
9.3 Распределение электроэнергии

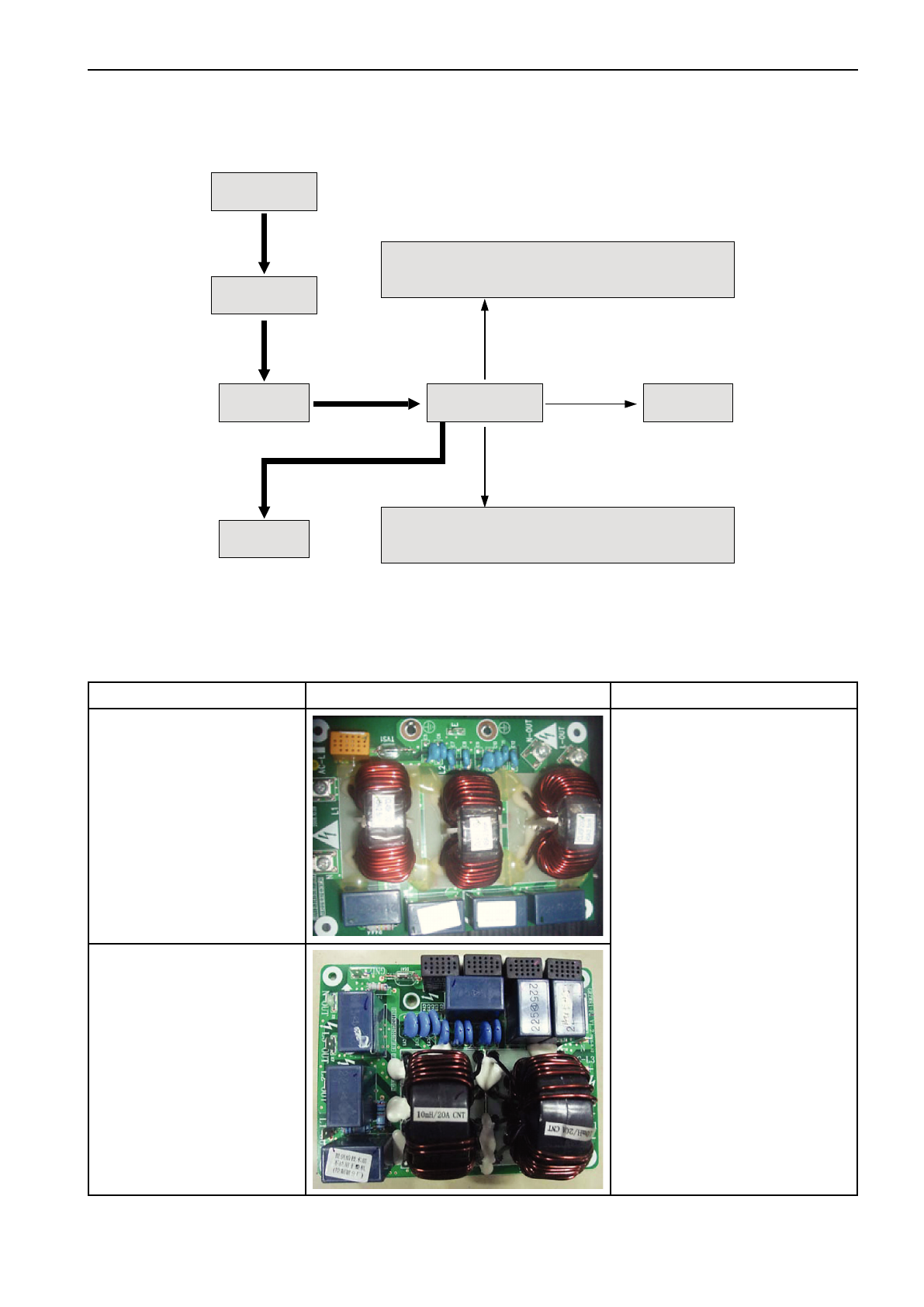

9.3.1 Схема распределения электроэнергии
Подача
электропитания
Сигнал управления датчиком температуры,
электронным расширительным клапаном,
выключателем высокого и низкого давления и т.д.
Автоматический
выключатель
Плата
фильтра
Главная
плата управления
Сигнал управления 4-хходовым клапаном,
газовым байпасом, электроподогревателем и т.д.
Внутренний
блок
Компрессор
(Толстые линии соответствуют силовым кабелям, а тонкие — провода управления).
9.3.2 Описание основных электрических элементов
Наименование
Фотография
Описание функций
Плата фильтра,
использу-ется в моделях:
TMV-Pd100W/NaB-K,
TMV-Pd120W/NaB-K,
TMV-Pd140W/NaB-K,
TMV-Pd160W/NaB-K
Основные функции:
1) Выравнивает ток электро-
питания и обеспечивает
невосприимчивость блока к
помехам при низком качестве
электропитания.
2) Препятствует влиянию по-
мех блока на качество элек-
тропитания и предотвращает
влияние других электропри-
боров, таких как телевизор, на
работу блока.
Плата фильтра, использу-
ется в моделях:
TMV-Pd140W/NaB-M,
TMV-Pd160W/NaB-M,
