Nota

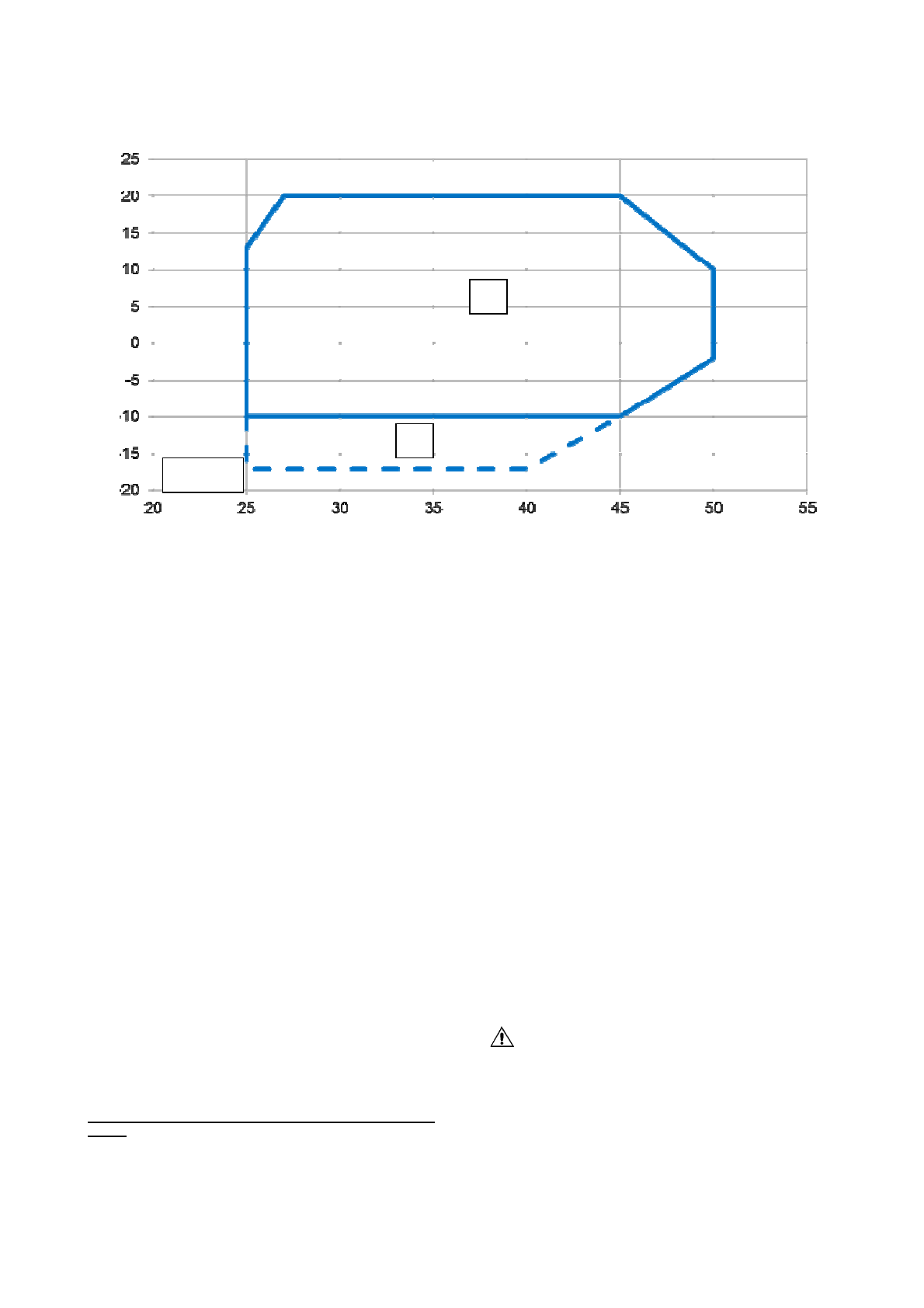

Os gráficos acima representam uma orientação sobre os limites de funcionamento da gama. Consulte o Software de Seleção de
Chiller (CSS) para obter as condições de funcionamento limite reais para cada tamanho.


Legenda

Temperatura Ambiente (°C) = Temperatura do Ar de Entrada do Condensador (°C)
Temperatura da água na saída (°C) = Temperatura da água na saída do evaporador (°C)
A = Funcionamento com Glicol
B = Regulação da velocidade do ventilador
C = Carga completa
D = Carga parcial

Segurança
A unidade deve ser firmemente fixada no solo.
É essencial observar as seguintes instruções:

−

A unidade deve ser elevada somente utilizando os pontos específicos
sinalizados em amarelo e fixados em sua base.

−

É  proibido  acessar  os  componentes  elétricos  sem  abrir  o  interruptor
principal da unidade e sem ativar a alimentação elétrica.

−

É  proibido  acessar  os  componentes  elétricos  sem  utilizar  uma
plataforma  isolante.  Não  acessar  os  componentes  elétricos  com
presença de água e ou humidade.

−

As bordas cortantes e a superfície da seção do condensador podem
causar lesões. Evitar o contato direto e usar dispositivos adequados de
proteção.

−

Desconectar  a  a  alimentação  elétrica  abrindo  o  interruptor  principal
antes  de  efetuar  operações  de  assistência  nas  ventoinhas  de
resfriamento  e  ou  compressores.  A  inobservância  desta  regra  pode
gerar graves lesões pessoais.

−

Não introduzir objetos sólidos nos tubos da água enquanto a unidade
estiver conectada ao sistema.

−

Deve ser instalado um filtro mecânico no tubo da água conectado à
entrada do permutador de calor.

−

A unidade é dotada de válvulas de segurança instaladas nos lados de
alta e baixa pressão do circuito do refrigerante.

É  absolutamente  proibido  remover  todas  as  proteções  das  partes
móveis.



Em  caso  de  parada  imprevista  da  unidade  seguir  as  instruções  que  se
encontram no Manual de instruções do painel de controlo que é parte
integrante da documentação da máquina entregue ao utilizador final.

Aconselha-se vivamente efetuar as operações de instalação e manutenção
com outras pessoas. Em caso de lesão acidental ou problemas é necessário
seguir as instruções abaixo:

-

Manter a calma;

-

Pressionar o botão de alarme se presente no local da instalação;

-

Deslocar a pessoa ferida a um local quente, longe da unidade e colocá-
la em posicionamento de repouso;

-

Contactar imediatamente o pessoal de emergência presente no edifício
ou um pronto-socorro;

-

Aguardar  a  chegada  do  operador  do  socorro  sem  deixar  o  ferido
sozinho;

-

Fornecer todas as informações necessárias aos operadores do pronto
socorro.

Evitar instalar o chiller em áreas que possam ser perigosas durante as
operações  de  manutenção  como  plataforma  sem  parapeitos,  guias
ou  áreas  não  em  conformidade  com  os  requisitos  de  espaço
circunstante ao próprio chiller.

Rumor
A  unidade  gera  rumor  devido,  principalmente,  pela  rotação  dos
compressores e das ventoinhas.
O  nível  de  rumor  para  cada  modelo  encontra-se  na  documentação  de
venda.
Se a unidade for instalada, utilizada e submetida corretamente
à  manutenção  o  nível  de  emissão  sonora  não  requer  a

Temperatira de àgua na saida )°C)

T

e

m

p

e

ra

tu

ra

 A

m

b

ie

n

te

 (

°C

)

C

D

-17 °C

Envelope de Aquecimento
