D-EIMHP00604-14EU - 10/208

Note

The  above  graphics  represent  a  guidelines  about  the  operating  limits  of  the  range.  Please  refer  to  Chiller  Selection  Software
(CSS) for real operating limits working conditions for each size.


Legend

Ambient Temperature (°C) = Condenser Inlet Air Temperature (°C)
Leaving Water Temperature (°C) = Evaporator Leaving Water Temperature (°C)
A = Operation with Glycol
B = Fan speed regulation
C = Full load
D = Partial load

Safety
The unit must be firmly secured to the soil.
It is essential to observe the following instructions:

−

The  unit  can  only  be  lifted  using  the  lifting  points  marked
in yellow fixed to its base.

−

It is forbidden to access the electrical components without
having  opened  the  unit  main  switch  and  switched  off  the
power supply.

−

It is forbidden to access the electrical components without
using  an  insulating  platform.  Do  not  access  the  electrical
components if water and/or moisture are present.

−

Sharp  edges  and  the  surface  of  the  condenser  section
could cause injury. Avoid direct contact and use adeguate
protection device

−

Switch  off  power  supply,  by  opening  the  main  switch,
before  servicing  the  cooling  fans  and/or  compressors.
Failure  to  observe  this  rule  could  result  in  serious
personal injury.

−

Do  not  introduce  solid  objects  into  the  water  pipes  while
the unit is connected to the system.

−

A  mechanical  filter  must  be  installed  on  the  water  pipe
connected to the heat exchanger inlet.

−

The  unit  is  supplied  with  safety  valves,  that  are  installed
both  on  the  high-pressure  and  on  the  low-pressure  sides
of the refrigerant circuit.

It is absolutely forbidden to remove all protections of
moving parts.


In case of sudden stop of the unit, follow the instructions on the
Control  Panel  Operating  Manual  which  is  part  of  the  on-
board documentation delivered to the end user.

It  is  strongly  recommended  to  perform  installation  and
maintenance  with  other  people.  In  case  of  accidental  injury  or
unease, it is necessary to:

-

keep calm

-

press  the  alarm  button  if  present  in  the  installation  site  or
open main switch.

-

move  the  injured  person  in  a  warm  place  far  from  the  unit
and in rest position

-

contact  immediately  emergency  rescue  personnel  of  the
building or the Health Emergency Service

-

wait  without  leaving  the  injured  person  alone  until  the
rescue operators come

-

give all necessary information to the the rescue operators

Avoid  installing  the  chiller  in  areas  that  could  be
dangerous  during  maintenance  operations,  such  as
platforms  without  parapets  or  railings  or  areas  not
complying  with  the  clearance  requirements  around  the
chiller.

Noise
The  unit  is  a  source  of  noise  mainly  due  to  rotation  of
compressors and fans.
The  noise  level  for  each  model  size  is  listed  in  sales
documentation.

C

D

D

-17 °C

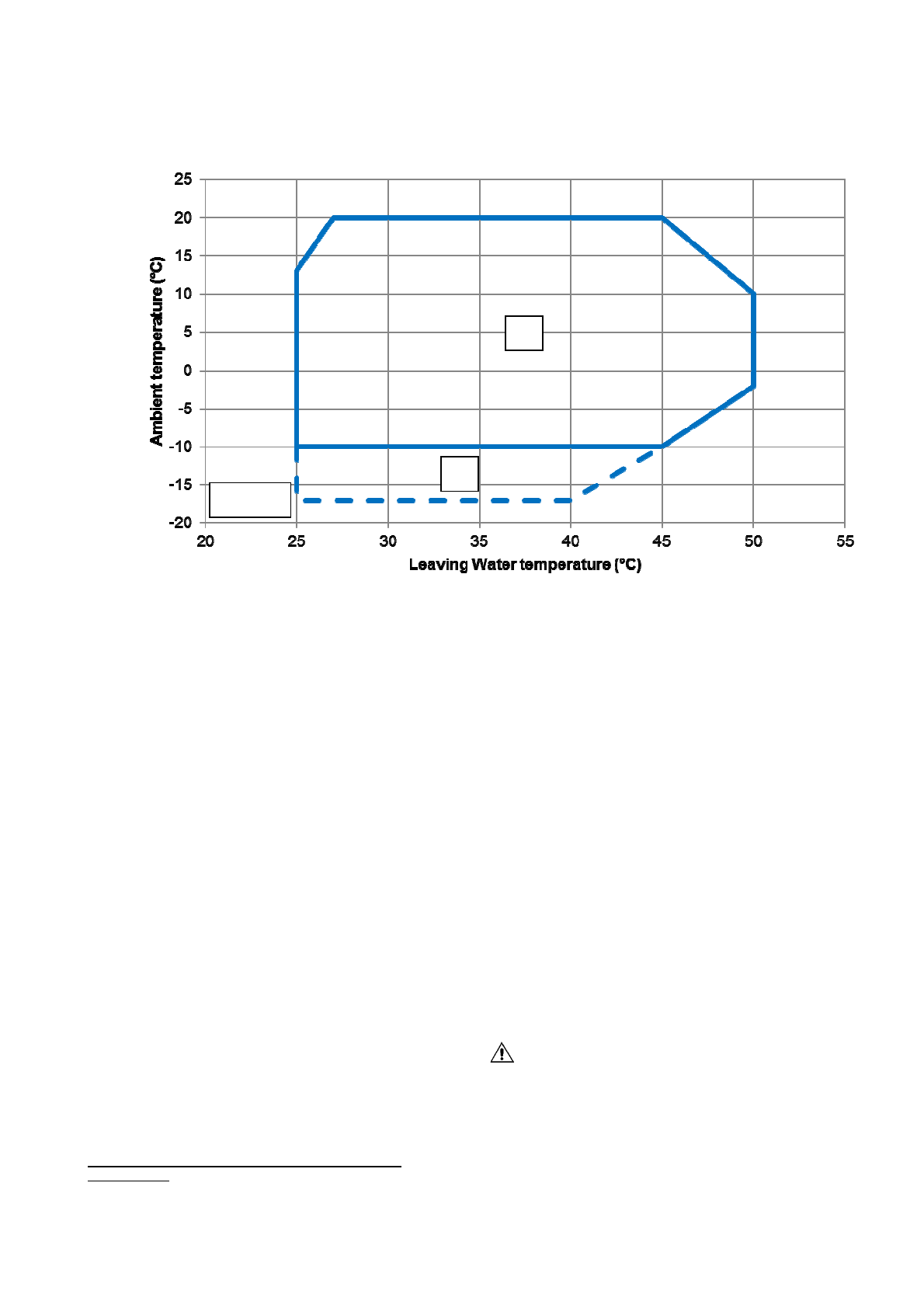

               Heating Envelope
