 стойност. Сумирането на отделни измерени стойно-

сти от редовете.

– При  отложено във времето измерване на дължина и

при трасиране не е възможно събиране, при превключ-
ване към тези функции евентуално започнато сумиране
се прекъсва.

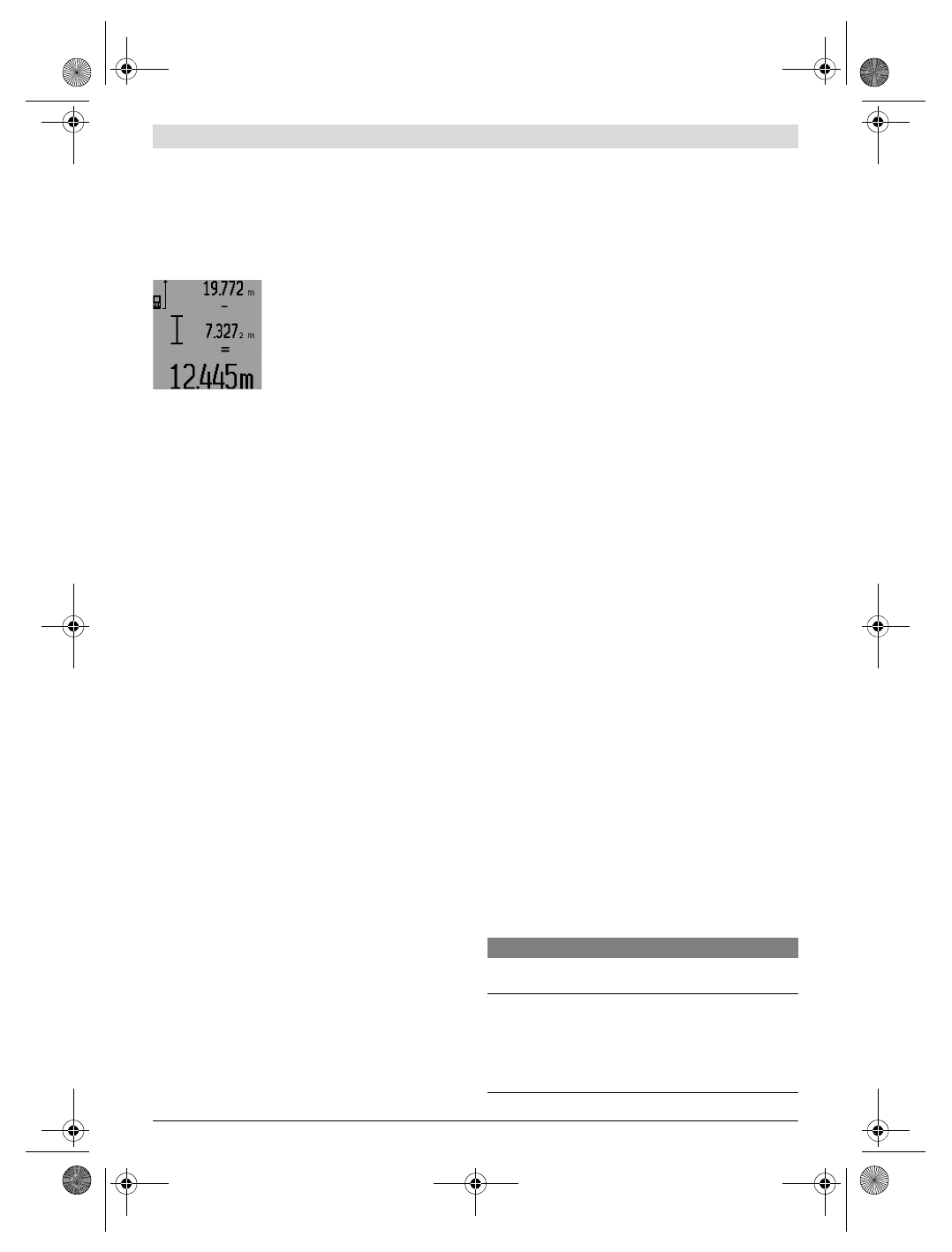

Изваждане на резултати от измерването

За изваждане на измерени стойно-
сти натиснете бутона за изваждане

12

, за потвърждение на дисплея се

появява символът

«– »

. Начинът на

работа е аналогичен на «Събиране
на измерени стойности».

Указания за работа

Общи указания

По време на измерване приемащата леща

26

 и отворът за

изходящия лазерен лъч

27

 не трябва да бъдат закривани.

При извършване на измерване уредът не трябва да се пре-
мества (с изключение на функциите непрекъснато измер-
ване, измерване на минимум/максимум и трасиране). За-
това по възможност допирайте измервателния уред към
здрава опорна повърхност.

Фактори, влияещи върху диапазона на измерване

Диапазонът на измерване зависи от светлинните условия
и отражателните свойства на повърхността, до която се
измерва. За по-добра видимост на лазерния лъч при рабо-
та на открито и при силна слънчева светлина използвайте
специалните очила

31

 (не са включени в окомплектовка-

та) и отразяваща мерителна плочка

32

 (не е включена в

окомплектовката), или засенчете повърхността, до която
измервате.

Фактори, влияещи върху точността на измерването

Въз основа на ползваните при измерването физически
ефекти не могат да бъдат изключени възникващи грешки
при измерването до различни повърхности. В това число
влизат:

– прозрачни повърхности (напр. стъкло, вода),
– отразяващи повърхности (напр. полирани метални

предмети, стъкло),

– порести  повърхности (напр. изолационни материали),
– повърхности с грапава структура (напр. груба мазилка,

естествен камък).

При необходимост при измерване до такива повърхности
използвайте отразяваща мерителна плочка

32

 (не е вклю-

чена в окомплектовката).

Освен това грешни показания могат да се получат при из-
мерване до повърхности, които са под ъгъл.

Точността на измерената стойност може да се повлияе съ-
що така от наличието на въздушни слоеве със силен гради-
ент на температурата или индиректни отражения.

Измерване с опорен щифт (вижте фигури B, C, F и G)

Използването на опорен щифт

18

 е подходящо напр. за

измерване от ъгли (напр. диагонал на помещение) или
труднодостъпни места като шини за щори.

За да извадите или приберете опорния щифт, респ. за да
промените позицията му, натиснете бутона за застопоря-
ване

1

.

За измерване от външни ъгли разтворете опорния щифт
настрани, за измерване от задния ръб на опорния щифт го
завъртете назад.

При измерване с опорния щифт изберете съответната от-
правната равнина чрез натискане на бутона

8

 (за измерва-

ния с разтворен настрани опорен щифт –  от задния ръб на
измервателния уред).

Нивелиране с либела

Либелата

14

 позволява лесното хоризонтално насочване

на измервателния уред. Така той може лесно да се насочи
към повърхности, които се намират на голямо разстояние.

Либелата

14

 и лазерният лъч не са подходящо средство за

нивелиране.

Насочване с оптичния мерник (GLM 250 VF)
(вижте фигура N)

Визирната линия на оптичният мерник е успоредна на ла-
зерния лъч. Това позволява прецизното насочване дори и
при големи разстояния, когато лазерната точка не може да
се види с невъоръжено око.

За насочване погледнете през окуляра

10

 на оптичния

мерник. Внимавайте прозорецът

25

 на оптичния мерник

да е свободен и чист.

Упътване:

На малки разстояния действителната и указана-

та от мерника целева точки не съвпадат.

Насочване с мерника (вижте фигура O)

С помощта на мерника

24

 може да бъде улеснено насочва-

нето на големи разстояния. За целта погледнете успоред-
но на мерника отстрани на измервателния уред. Лазерни-
ят лъч е успореден на тази визирна линия.

Работа със статив (допълнително приспособление)

Използването на статив е необходимо особено при измер-
ване на големи дължини. Като използвате отвора с резба

21

 захванете уреда към плочката за бързо захващане на

статива

30

 или обикновен статив за фотоапарати. Затегне-

те го с винта за застопоряване на плочката за бързо захва-
щане на статива.

Поставете съответно отправната равнина за измерване
със статив чрез натискане на бутона

8

 (отправна равнина

резбови отвор).

Грешки  –  причини за възникване и начини за
отстраняването им

Причина

Отстраняване

Предупредителният символ за температура (i) мига,
не е възможно извършването на измервания

Измервателният уред е извън
допустимия температурен диа-
пазон за работа от – 10 ° C до
+ 50 ° C  (в  режим на не-
прекъснато измерване до
+ 40 ° C).

Изчакайте, докато
температурата на
измервателния уред
достигне допустимия
работен диапазон
