 Polski |

131

Bosch Power Tools

1 609 92A 0KT | (23.4.14)

W przypadku pomiaru odległości przesuniętego w czasie i
podczas funkcji tyczenia nie są możliwe pomiary minimum/
maksimum.

Funkcja pomiaru minimum/maksimum wyłącza się samo-
czynnie po 5 min.

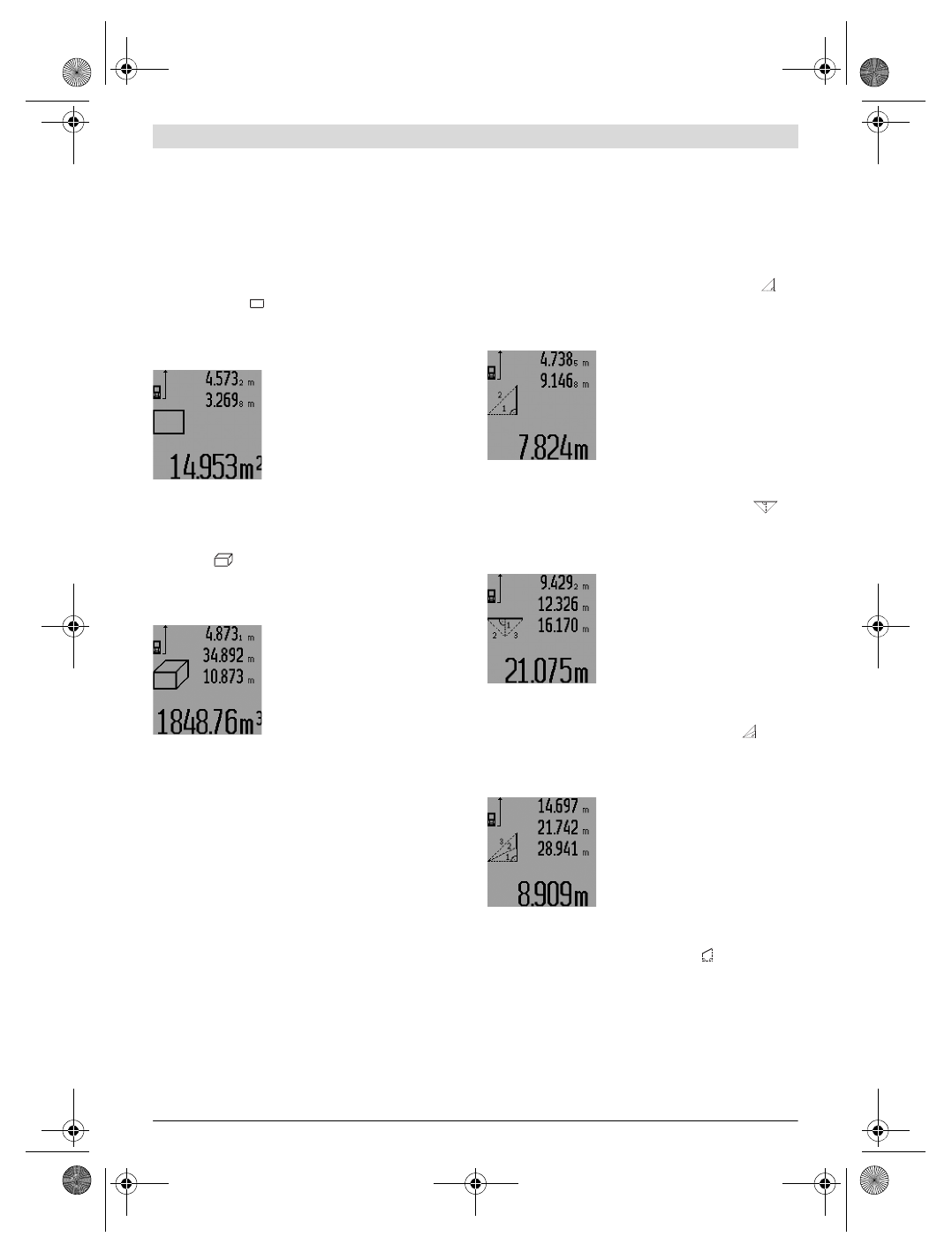

Pomiar powierzchni

Aby dokonać pomiaru powierzchni należy dotąd naciskać
przycisk

4

, dopóki na wyświetlaczu nie ukaże się wskaźnik po-

miaru powierzchni

.

Należy kolejno zmierzyć długość i szerokość, jak w przypadku
pomiaru odległości. Między oboma pomiarami wiązka lasera
jest nieprzerwanie emitowana.

Po zakończeniu drugiego pomiaru,
powierzchnia obliczana jest automa-
tycznie i wyświetlana w pasku wyniku

c

. Wartości poszczególnych pomia-

rów wyświetlane są w paskach warto-
ści pomiarowych

a

.

Pomiar objętości (kubatury)

Aby dokonać pomiaru kubatury, należy dotąd naciskać przy-
cisk

4

, dopóki na wyświetlaczu nie ukaże się wskaźnik pomia-

ru kubatury

.

Następnie należy zmierzyć długość, szerokość i wysokość, tak
jak w przypadku pomiaru odległości. Między wszystkimi trzema
pomiarami wiązka lasera jest nieprzerwanie emitowana.

Po zakończeniu drugiego pomiaru,
kubatura obliczana jest automatycz-
nie i wyświetlana w pasku wyniku

c

.

Wartości poszczególnych pomiarów
wyświetlane są w paskach wartości
pomiarowych

a

.

Wartości przekraczających

999 999 m

3

 nie da się wyświetlić –  na wyświetlaczu ukazują

się komunikaty:

„ERROR“

 i

„– – – – “

. Objętość, która ma zo-

stać pomierzona należy rozłożyć na kilka pomiarów pojedyn-
czych. Każdą z wartości należy wyliczyć oddzielnie, a następ-
nie zsumować.

Pośredni pomiar odległości (zob. rys. H – K)

Pośredni pomiar odległości służy do pomiaru odległości, w
sytuacjach, kiedy nie są możliwe pomiary bezpośrednie, po-
nieważ bieg promienia zakłócony jest przez jakąś przeszkodę,
lub ponieważ do dyspozycji nie mamy żadnej płaszczyzny mo-
gącej odbić refleks świetlny. Prawidłowe wyniki mogą zostać
tylko wtedy osiągnięte, gdy wymagane przy danym pomiarze
kąty prosty zostaną dokładnie zachowane (twierdzenie Pita-
gorasa).

Należy zwrócić uwagę na to, by punkt odniesienia dla danego
pomiaru (np. tylna krawędź urządzenia pomiarowego) przy
wszystkich pomiarach wchodzących w skład danego procesu
pomiarowego zawsze znajdował się w dokładnie tym samym
miejscu (wyjątek: pomiar trapezowy).

Pomiędzy poszczególnymi pomiarami wiązka lasera pozosta-
nie włączona.

Dla pośredniego pomiaru odległości do dyspozycji stoją czte-
ry funkcje pomiaru, za pomocą których wyznaczyć można od-
cinki o różnej długości. Aby wybrać jedną z funkcji pomiaro-
wych należy wciskać przycisk

3

 tak długo, aż na wyświetlaczu

pojawi się symbol pożądanej funkcji pomiarowej.

a) Pojedynczy pomiar Pitagorasa  (zob. rys. H)

Wielokrotnie nacisnąć przycisk

3

, dopóki na wyświetlaczu nie

ukaże się wskaźnik pojedynczego pomiaru Pitagorasa

.

Zmierzyć, jak w przypadku pomiaru odległości odcinki

„1“

 i

„2“

 (w tej kolejności). Należy przy tym zwrócić uwagę, by od-

cinek

„1“

 i mierzony odcinek

„E“

 tworzyły kąt prosty.

Po zakończeniu ostatniego pomiaru,
wynik mierzonego odcinka

„E“

 wy-

świetlany jest w pasku wyniku

c

. War-

tości poszczególnych pomiarów wy-
świetlane są w paskach wartości po-
miarowych

a

.

b) Podwójny pomiar Pitagorasa  (zob. rys. I)

Wielokrotnie nacisnąć przycisk

3

, dopóki na wyświetlaczu nie

ukaże się wskaźnik podwójnego pomiaru Pitagorasa

.

Zmierzyć, jak w przypadku pomiaru odległości, odcinki

„1“

,

„

2“

 i

„3“

 (w tej kolejności). Należy przy tym zwrócić uwagę, by

odcinek

„1“

 i mierzony odcinek

„E“

 tworzyły kąt prosty.

Po zakończeniu ostatniego pomiaru,
wynik mierzonego odcinka

„E“

 wy-

świetlany jest w pasku wyniku

c

. War-

tości poszczególnych pomiarów wy-
świetlane są w paskach wartości po-
miarowych

a

.

c) Łączony pomiar Pitagorasa (zob. rys. J)

Wielokrotnie nacisnąć przycisk

3

, dopóki na wyświetlaczu nie

ukaże się wskaźnik łączonego pomiaru Pitagorasa

.

Zmierzyć, jak w przypadku pomiaru odległości, odcinki

„1“

,

„

2“

 i

„3“

 (w tej kolejności). Należy przy tym zwrócić uwagę, by

odcinek

„1“

 i mierzony odcinek

„E“

 tworzyły kąt prosty.

Po zakończeniu ostatniego pomiaru,
wynik mierzonego odcinka

„E“

 wy-

świetlany jest w pasku wyniku

c

. War-

tości poszczególnych pomiarów wy-
świetlane są w paskach wartości po-
miarowych

a

.

d) Pomiar trapezowy (zob. rys. K)

Wielokrotnie nacisnąć przycisk

3

, dopóki na wyświetlaczu nie

ukaże się wskaźnik pomiaru trapezowego

.

Zmierzyć, jak w przypadku pomiaru odległości, odcinki

„1“

,

„

2“

 i

„3“

 (w tej kolejności). Należy przy tym zwrócić uwagę, by

pomiar odcinka

„3“

 rozpoczynał się dokładnie w punkcie koń-

cowym odcinka

„1“

 i by odcinki

„1“

 i

„2“

 jak również

„1“

 i

„3“

tworzyły idealny kąt prosty.

1

2

1

3

2

1

3

2

1

3

2
