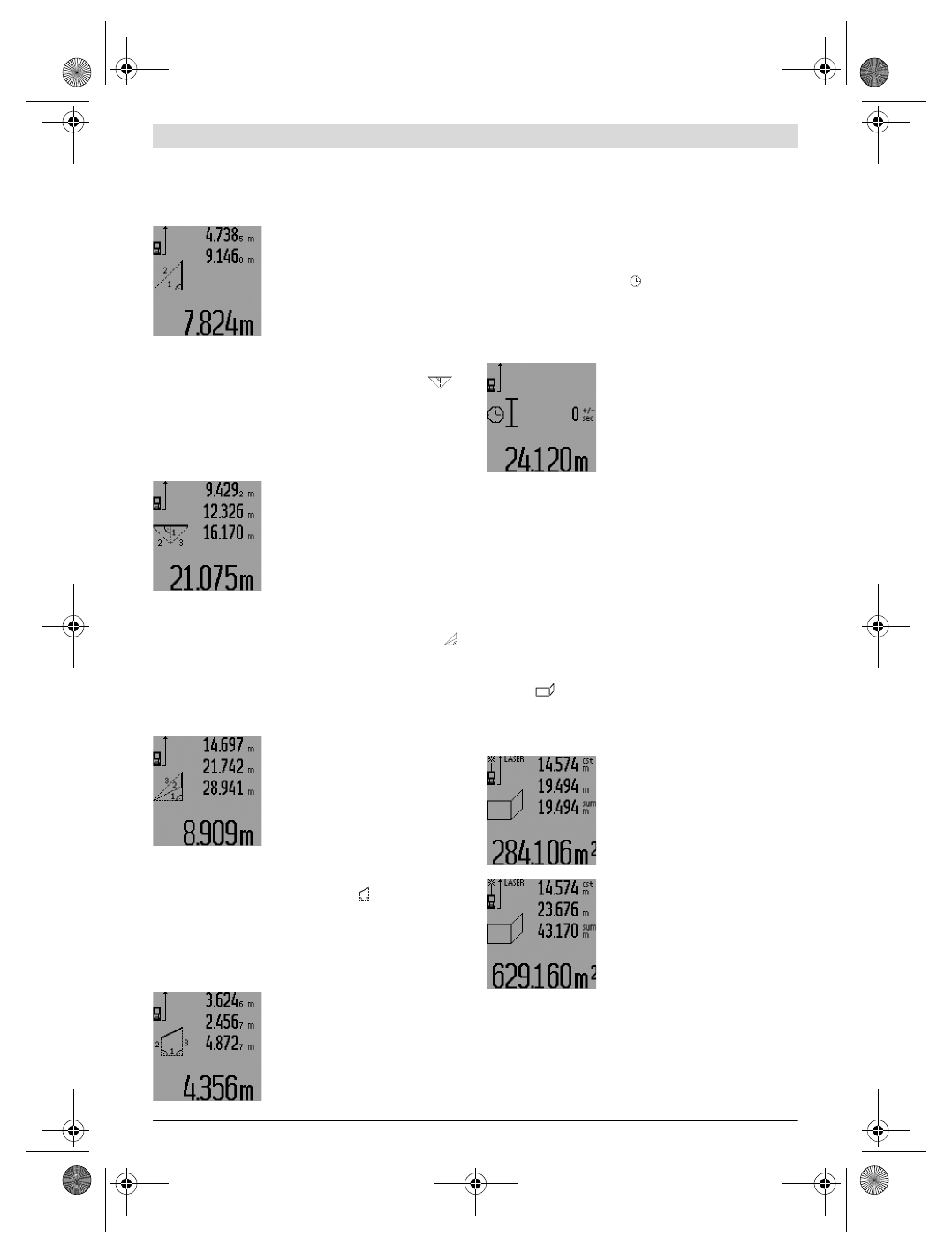

12

 | Deutsch

1 609 92A 0KT | (23.4.14)

Bosch Power Tools

Messen Sie wie bei einer Längenmessung die Strecken

„1“

und

„2“

 in dieser Reihenfolge. Achten Sie darauf, dass zwi-

schen der Strecke

„1“

 und der gesuchten Stecke

„E“

 ein

rechter Winkel besteht.

Nach Abschluss der letzten Messung
wird das Ergebnis für die gesuchte
Strecke

„E“

 in der Ergebniszeile

c

 an-

gezeigt. Die Einzelmesswerte stehen
in den Messwertzeilen

a

.

b) Doppelte Pythagorasmessung (siehe Bild I)

Drücken Sie die Funktionswechseltaste

3

 so oft, bis im Dis-

play die Anzeige für die doppelte Pythagorasmessung

erscheint.

Messen Sie wie bei einer Längenmessung die Strecken

„1“

,

„2“

 und

„3“

 in dieser Reihenfolge. Achten Sie darauf, dass

zwischen der Strecke

„1“

 und der gesuchten Stecke

„E“

 ein

rechter Winkel besteht.

Nach Abschluss der letzten Messung
wird das Ergebnis für die gesuchte
Strecke

„E“

 in der Ergebniszeile

c

 an-

gezeigt. Die Einzelmesswerte stehen
in den Messwertzeilen

a

.

c) Kombinierte Pythagorasmessung (siehe Bild J)

Drücken Sie die Funktionswechseltaste

3

 so oft, bis im Dis-

play die Anzeige für die kombinierte Pythagorasmessung

erscheint.

Messen Sie wie bei einer Längenmessung die Strecken

„1“

,

„2“

 und

„3“

 in dieser Reihenfolge. Achten Sie darauf, dass

zwischen der Strecke

„1“

 und der gesuchten Stecke

„E“

 ein

rechter Winkel besteht.

Nach Abschluss der letzten Messung
wird das Ergebnis für die gesuchte
Strecke

„E“

 in der Ergebniszeile

c

 an-

gezeigt. Die Einzelmesswerte stehen
in den Messwertzeilen

a

.

d) Trapezmessung (siehe Bild K)

Drücken Sie die Funktionswechseltaste

3

 so oft, bis im Dis-

play die Anzeige für die Trapezmessung

 erscheint.

Messen Sie wie bei einer Längenmessung die Strecken

„1“

,

„

2“

 und

„3“

 in dieser Reihenfolge. Achten Sie darauf, dass die

Messung der Strecke

„3“

 exakt am Endpunkt der Strecke

„1“

beginnt und dass zwischen den Strecken

„1“

 und

„2“

 sowie

zwischen

„1“

 und

„3“

 ein rechter Winkel besteht.

Nach Abschluss der letzten Messung
wird das Ergebnis für die gesuchte
Strecke

„E“

 in der Ergebniszeile

c

 an-

gezeigt. Die Einzelmesswerte stehen
in den Messwertzeilen

a

.

Zeitverzögerte Längenmessung

Die zeitverzögerte Längenmessung hilft z. B. beim Messen an
schwer zugänglichen Stellen oder wenn Bewegungen des
Messwerkzeugs während der Messung verhindert werden
sollen.

Drücken Sie für zeitverzögerte Längenmessung die Funkti-
onswechseltaste

3

 so oft, bis im Display die Anzeige für zeit-

verzögerte Längenmessung   erscheint.

In der Messwertzeile

a

 wird die Zeitspanne vom Auslösen bis

zur Messung angezeigt. Die Zeitspanne kann durch Drücken
der Plustaste

6

 bzw. der Minustaste

12

 zwischen 1 s und 60 s

eingestellt werden.

Drücken Sie dann die Taste Messen

7

, um den Laserstrahl einzuschalten

und den Zielpunkt anzuvisieren. Drü-
cken Sie die Taste Messen

7

 erneut,

um die Messung auszulösen. Die Mes-
sung erfolgt nach der gewählten Zeit-
spanne. Der Messwert wird in der Er-
gebniszeile

c

 angezeigt.

Addition und Subtraktion von Messergebnissen sowie Mini-
mum-/Maximummessung sind bei zeitverzögerter Längen-
messung nicht möglich.

Wandflächenmessung (siehe Bild L)

Die Wandflächenmessung dient dazu, die Summe mehrerer
Einzelflächen mit einer gemeinsamen Höhe zu ermitteln.

Im abgebildeten Beispiel soll die Gesamtfläche mehrerer
Wände ermittelt werden, die die gleiche Raumhöhe

A

, aber

unterschiedliche Längen

B

 haben.

Drücken Sie für Wandflächenmessungen die Funktionswech-
seltaste

3

 so oft, bis im Display die Anzeige für Wandflächen-

messung

erscheint.

Messen Sie die Raumhöhe

A

 wie bei einer Längenmessung.

Der Messwert (

„cst“

) wird in der oberen Messwertzeile

a

 an-

gezeigt. Der Laser bleibt eingeschaltet.

Messen Sie danach die Länge

B

1

 der

ersten Wand. Die Fläche wird auto-
matisch berechnet und in der Ergeb-
niszeile

c

 angezeigt. Der Längen-

messwert steht in der mittleren
Messwertzeile

a

. Der Laser bleibt ein-

geschaltet.

Messen Sie nun die Länge

B

2

 der

zweiten Wand. Der in der mittleren
Messwertzeile

a

 angezeigte Einzel-

messwert wird zur Länge

B

1

 addiert.

Die Summe der beiden Längen
(

„sum“

, angezeigt in der unteren

Messwertzeile

a

) wird mit der gespei-

cherten Höhe

A

 multipliziert. Der Ge-

samtflächenwert wird in der Ergebniszeile

c

 angezeigt.

Sie können beliebig viele weitere Längen

B

X

 messen, die au-

tomatisch addiert und mit der Höhe

A

 multipliziert werden.

Voraussetzung für eine korrekte Flächenberechnung ist, dass
die erste gemessene Länge (im Beispiel die Raumhöhe

A

) für

alle Teilflächen identisch ist.

1

3

2

1

3

2

1

3

2
