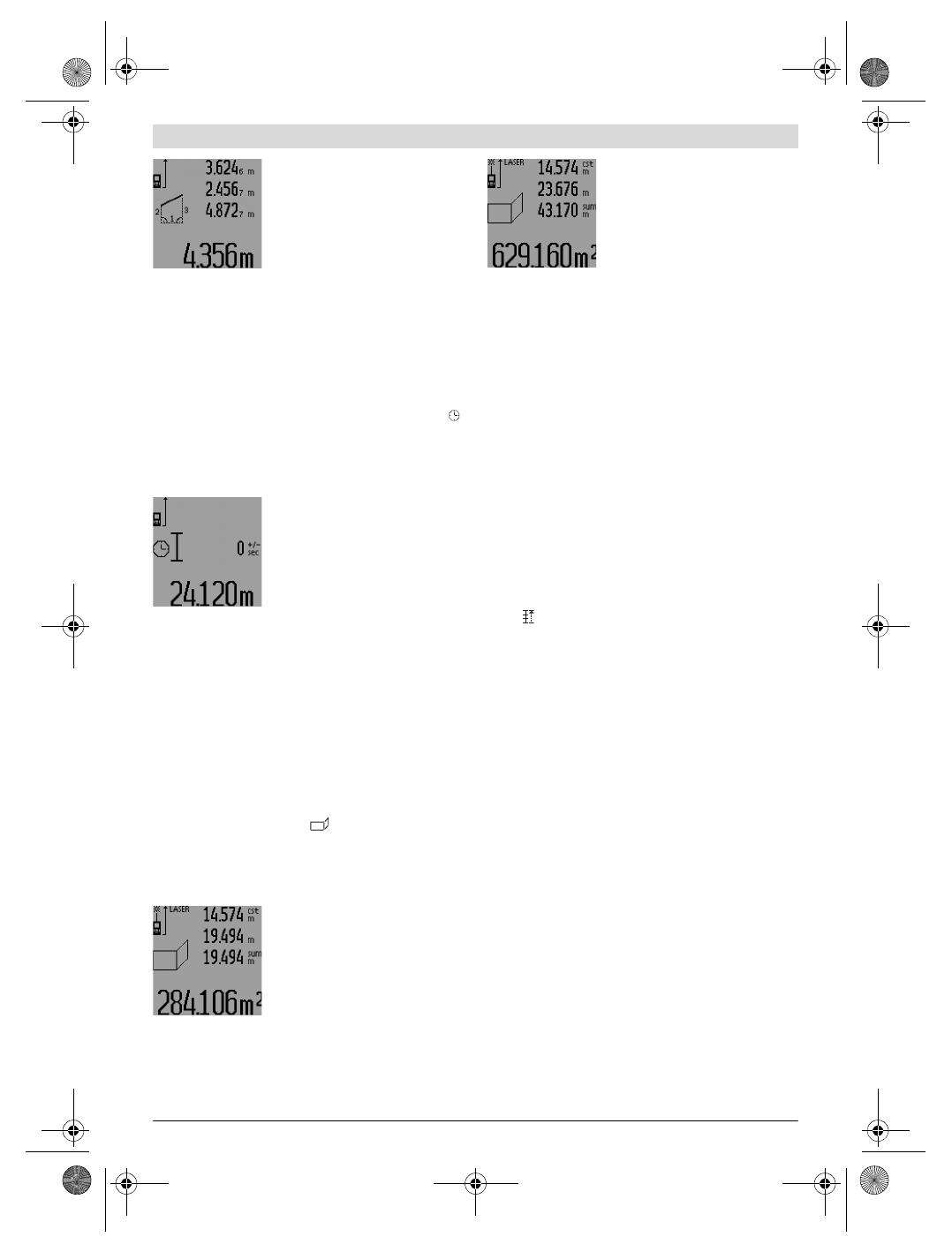

Po zakończeniu ostatniego pomiaru,
wynik mierzonego odcinka

„E“

 wy-

świetlany jest w pasku wyniku

c

. War-

tości poszczególnych pomiarów wy-
świetlane są w paskach wartości po-
miarowych

a

.

Przesunięty w czasie pomiar odległości

Przesunięty w czasie pomiar odległości przewidziany został
np. do pomiarów w trudnodostępnym miejscach lub do po-
miarów w sytuacjach, gdy konieczne jest uniknięcie porusze-
nia urządzenia pomiarowego podczas pomiaru.

Aby dokonać przesuniętego w czasie pomiaru odległości nale-
ży dotąd naciskać przycisk

3

, dopóki na wyświetlaczu nie uka-

że się wskaźnik przesuniętego w czasie pomiaru odległości  .

W pasku wartości pomiarowych

a

 wyświetlony zostanie czas,

który upłynął od momentu rozpoczęcia aż do chwili dokona-
nia pomiaru. Czas ten można ustawić między 1 sek. i 60 sek.,
naciskając przycisk plus

6

 lub minus

12

.

Aby włączyć wiązkę lasera i namierzyć
cel, należy wcisnąć przycisk pomiaru

7

. Aby rozpocząć pomiar, należy po-

nownie wcisnąć przycisk

7

. Pomiar

rozpocznie się po uprzednio ustawio-
nym czasie. Wartość pomiarowa zo-
stanie wyświetlona w pasku wyniku

c

.

Dodawanie i odejmowanie wyników

jak również pomiar minimum i maksimum są podczas pomiaru
przesuniętego w czasie niemożliwe.

Pomiar powierzchni ścian (zob. rys. L)

Pomiar powierzchni ścian służy do wyznaczania sumy kilku
pojedynczych płaszczyzn, posiadających jedną wspólną wy-
sokość.

W odzwierciedlonym przykładzie określona ma zostać wspól-
na powierzchnia kilku ścian, o tej samej wysokości (wysokość
pomieszczenia)

A

, lecz różnych długościach

B

.

Aby dokonać pomiaru powierzchni ścian, należy dotąd naci-
skać przycisk

3

, dopóki na wyświetlaczu nie ukaże się wskaź-

nik pomiaru powierzchni ścian

.

Zmierzyć wysokość pomieszczenia

A

, postępując jak w przy-

padku prostego pomiaru odległości. Wartość pomiarowa
(

„cst“

) wyświetlona zostanie w górnym pasku wartości po-

miarowych

a

. Laser pozostanie włączony.

Następnie należy zmierzyć długość

B

1

pierwszej ściany. Powierzchnia ściany
zostanie automatycznie wyliczona
i ukazana w pasku wyniku

c

. Wartość

odległości wyświetlana jest w środko-
wym pasku wartości pomiarowych

a

.

Laser pozostanie włączony.

Następnie należy zmierzyć długość

B

2

 drugiej ściany. Wyświetlona w

środkowym pasku

a

 wartość pojedyn-

czego pomiaru dodawana jest do dłu-
gości

B

1

. Suma obu długości (

„sum“

,

wyświetlona w górnym pasku

a

) mno-

żona jest przez zapamiętaną wyso-

kość

A

. Całkowita wartość pomiaru powierzchni zostanie wy-

świetlona w pasku wyniku

c

.

Możliwy jest pomiar dowolnej ilości odcinków (długości)

B

X

,

które następnie zostaną automatycznie sumowane i prze-
mnożone przez wysokość

A

.

Warunkiem prawidłowych wyników pomiaru powierzchni jest
to, by pierwsza pomierzona długość (w naszym przykładzie
wysokość pomieszczenia

A

) była identyczna dla wszystkich

powierzchni cząstkowych.

Aby dokonać nowego pomiaru powierzchni ściany (z nową
wysokością pomieszczenia)

A

 należy trzykrotnie wcisnąć

przycisk

16

.

Funkcja  tyczenia  (zob. rys. M)

Funkcja tyczenia służy do tyczenia danego odcinka (wartość
tyczenia), którego długość może zostać albo pomierzona, al-
bo podana. Pomaga ona np. przy zaznaczaniu odległości mię-
dzy ściankami działowymi w konstrukcjach prefabrykowa-
nych.

Aby wybrać funkcję tyczenia, należy dotąd naciskać przycisk

3

, dopóki na wyświetlaczu nie ukaże się wskaźnik funkcji ty-

czenia .

Wartość tyczenia można ustawić w następujący sposób:

– Aby wpisać znajomą wartość, należy wciskać przycisk plus

6

 lub minus

12

 tak długo, aż w górnym pasku

a

 wyświetlo-

na zostanie pożądana wartość. Dłuższe wciśnięcie przy-
cisku plus

6

 lub minus

12

 powoduje szybszy przebieg war-

tości. Laser nie jest włączony.

– Aby pomierzyć wartość tyczoną, należy raz krótko wcisnąć

przycisk pomiaru

7

, co spowoduje namierzenia, a następ-

nie ponownie krótko, by rozpocząć pomiar. Od tego mo-
mentu wiązka lasera pozostanie włączona.

– Pomierzoną lub podaną wartość tyczoną można skorygo-

wać naciskając przycisk plus

6

 lub minus

12

.

Po ustaleniu wartości tyczenia należy długo nacisnąć na przy-
cisk pomiaru

7

, co spowoduje rozpoczęcie pomiaru.

W celu tyczenia należy przesunąć urządzenie pomiarowe w
pożądanym kierunku. W pasku wyniku

c

 wyświetlana będzie

stale aktualna wartość pomiarowa całego mierzonego odcin-
ka. W górnym pasku wartości pomiarowej

a

 wyświetlana bę-

dzie nadal wartość tyczenia.

W środkowym i dolnym pasku

a

 znajduje się współczynnik

(

„x“

), ukazujący ile razy wartość tyczenia zawarta jest w cał-

kowitym odcinku i różnica (

„dif“

) między wielokrotnością

wartości tyczenia i całkowitym odcinkiem.

Jeżeli odcinek całkowity jest nieco krótszy niż wielokrotność,
wyświetlana jest wartość negatywna i następna możliwa wie-
lokrotność wartości tyczenia.

Poruszać urządzeniem pomiarowym tak długo, aż w środko-
wym pasku wartości pomiarowej

a

 wyświetli się pożądana
