Italiano |

63

A

B

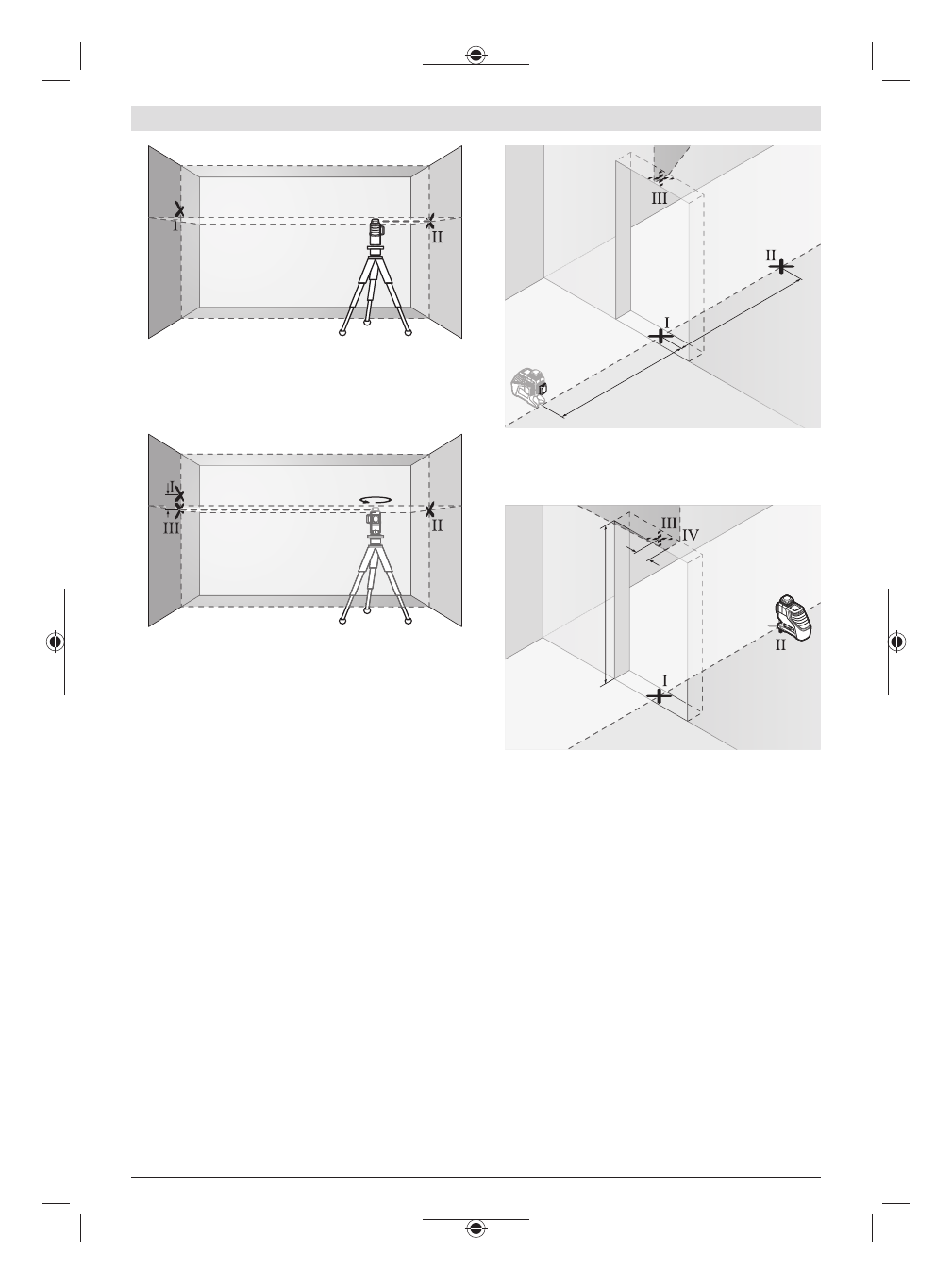

– Allineare in altezza lo strumento di misura (mediante il

treppiede, oppure, all’occorrenza, utilizzando supporti) in
modo che il punto d’incrocio delle linee laser coincida
esattamente con il punto II, contrassegnato in preceden-
za, sulla parete B.

A

B

d

180°

– Ruotare lo strumento di misura di 180°, senza variare l’al-

tezza. Allinearlo alla parete A in modo che la linea laser
verticale attraversi il punto

Ⅰ

, contrassegnato in preceden-

za. Attendere che lo strumento di misura si autolivelli e
contrassegnare il punto d’incrocio delle linee laser sulla
parete A (punto

Ⅲ

).

– La differenza

d

 fra i punti

Ⅰ

 e

Ⅲ

, contrassegnati sulla pare-

te A, indicherà l’effettivo scostamento in altezza dello
strumento di misura.

Su una distanza di misurazione di 2 ×

5

 m =

10

 m lo scosta-

mento massimo consentito è pari a:

10

 m × ±

0,2

 mm/m = ±

2

 mm. La differenza

d

 fra i punti

Ⅰ

 e

Ⅱ

dovrà di conseguenza essere al massimo pari a

2

 mm.

Verifica della precisione di livellamento delle linee
verticali

Per la verifica, occorrerà un’apertura di porta (su base soli-
da) con spazio di almeno 2,5 m su ciascun lato della porta
stessa.
– Posizionare lo strumento di misura a 2,5 m di distanza

dall’apertura porta, su una base solida e piana (non su un
treppiede). Accendere lo strumento di misura per un uti-
lizzo con il livellamento automatico. Selezionare la moda-
lità in cui verrà proiettato un piano laser verticale, frontal-
mente rispetto allo strumento di misura.

2,5 m

2,5 m

– Contrassegnare il centro della linea laser verticale, sulla

soglia dell’apertura porta (punto

Ⅰ

), a 5 m di distanza

dall’altro lato dell’apertura porta (punto

Ⅱ

) e sul bordo su-

periore dell’apertura porta stessa (punto

Ⅲ

).

2 m

d

– Ruotare lo strumento di misura di 180° e posizionarlo

sull’altro lato dell’apertura porta, direttamente dietro al
punto

Ⅱ

. Attendere che lo strumento di misura si autoli-

velli ed allineare la linea laser verticale in modo che il suo
centro attraversi esattamente i punti

Ⅰ

 e

Ⅱ

.

– Contrassegnare come punto

Ⅳ

 il centro della linea laser

sul bordo superiore dell’apertura porta.

– La differenza

d

 fra i punti III e IV indicherà l’effettivo sco-

stamento dello strumento di misura rispetto alla verticale.

– Misurare l’altezza dell’apertura porta.
Ripetere la misurazione per il secondo piano laser verticale.
A tale scopo, selezionare una modalità in cui verrà proiettato
un piano laser verticale, lateralmente rispetto allo strumento
di misura e, prima d’iniziare la misurazione, ruotare lo stru-
mento stesso di 90°.
Lo scostamento massimo ammesso andrà calcolato come
segue:
doppio dell’altezza dell’apertura porta ×

0,2

 mm/m

Esempio: con un’altezza dell’apertura porta di

2

 m, lo scosta-

mento massimo ammesso è pari a
2 ×

2

 m × ±

0,2

 mm/m = ±

0,8

 mm. La distanza fra i punti

Ⅲ

e

Ⅳ

 non dovrà, quindi, superare

0,8

 mm.
