Contrôle de précision de l’appareil de mesure

Facteurs influant sur la précision

C’est la température ambiante qui exerce la plus grande in-
fluence. Ce sont notamment les écarts de température entre
le sol et la hauteur de travail qui peuvent faire dévier le fais-
ceau laser.
Pour minimiser les effets thermiques de la chaleur venant du
sol, il est recommandé d’utiliser l’appareil de mesure sur un
trépied. Si possible, installez en plus l’appareil de mesure au
centre de la zone de travail.
Étant donné que les résultats de mesure peuvent être altérés
à la fois par des facteurs extérieurs (températures extrêmes,
fortes variations de température, etc.) et par des facteurs
mécaniques (par ex. chutes ou chocs violents), il est impor-
tant de vérifier la précision de nivellement avant chaque tra-
vail.
Contrôlez d’abord la précision de nivellement de la ligne la-
ser horizontale, ensuite la précision de nivellement des
lignes laser verticales.
Si l’appareil de mesure dépasse l’écart de précision admis-
sible lors de l’un des contrôles, faites-le réparer dans un
centre de service après-vente

Bosch

.

Contrôle de la précision de nivellement horizontal de
l’axe transversal

Pour ce contrôle, il est nécessaire de pouvoir effectuer une
mesure sur une distance de

5

 m entre deux murs A et B.

– Montez l’appareil de mesure sur un trépied près du mur A

ou placez-le sur une surface stable et plane. Mettez en
marche l’appareil de mesure dans le mode avec nivelle-
ment automatique. Choisissez le mode dans lequel une
ligne laser horizontale ainsi qu’une ligne laser verticale
sont projetées directement devant l’appareil de mesure.

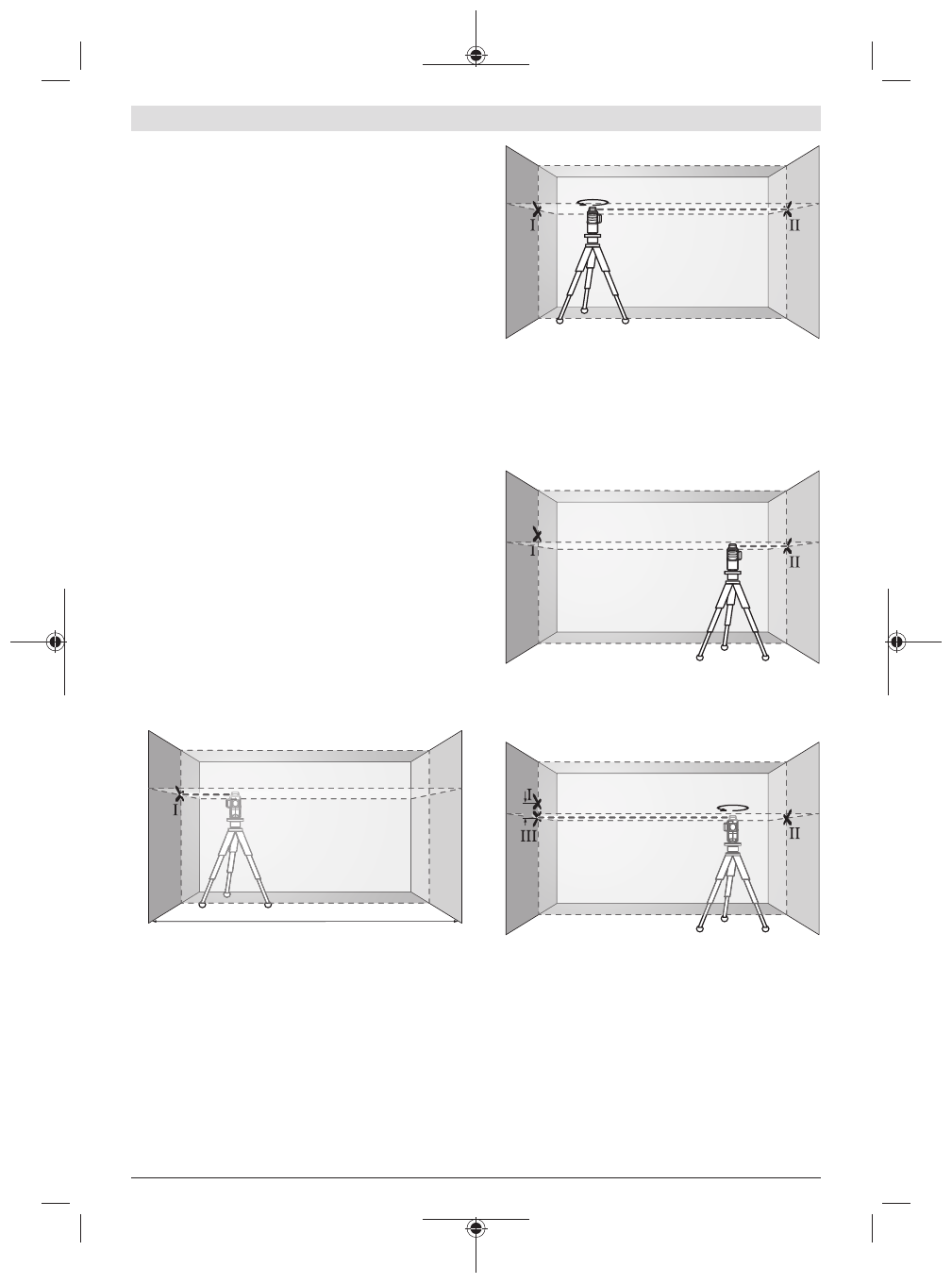

A

B

5 m

– Dirigez le laser vers le mur le plus proche A et attendez

que l’appareil de mesure se mette à niveau. Marquez sur
le mur le point de croisement des lignes laser (point I).

A

B

180°

– Tournez l’appareil de mesure de 180°, attendez que l’ap-

pareil de mesure se mette à niveau et marquez le point de
croisement des lignes laser sur le mur B d’en face
(point II).

– Placez l’appareil de mesure – sans le tourner – près du

mur B, mettez-le en marche et attendez qu’il se mette à
niveau.

A

B

– Ajustez la hauteur de l’appareil de mesure (à l’aide du tré-

pied ou, le cas échéant, avec des cales) de sorte que le
point de croisement des lignes laser coïncide sur le mur B
avec le point II marqué précédemment.

A

B

d

180°

– Tournez l’appareil de mesure de 180° sans modifier la

hauteur. Orientez-le vers le mur A de sorte que la ligne la-
ser verticale passe par le point I marqué précédemment.
Attendez que l’appareil de mesure se mette à niveau et
marquez le point de croisement des lignes laser sur le mur
A (point III).

– L’écart

d

 entre les deux points I et III sur le mur A indique

l’écart de hauteur réel de l’appareil de mesure.

Pour une distance de mesure de 2 ×

5

 m =

10

 m, l’écart

maximal admissible est de :

10

 m × ±

0,2

 mm/m = ±

2

 mm. L’écart

d

 entre les points

Ⅰ

 et

Ⅱ

 ne doit par conséquent pas excéder

2

 mm.
