Si en alguna de estas comprobaciones se llega a sobrepasar
la desviación máxima admisible, haga reparar el aparato de
medición en un servicio técnico

Bosch

.

Control de la precisión de nivelación horizontal en el eje
transversal

Para la comprobación se requiere un tramo libre de

5

 m so-

bre un firme consistente entre dos paredes A y B.

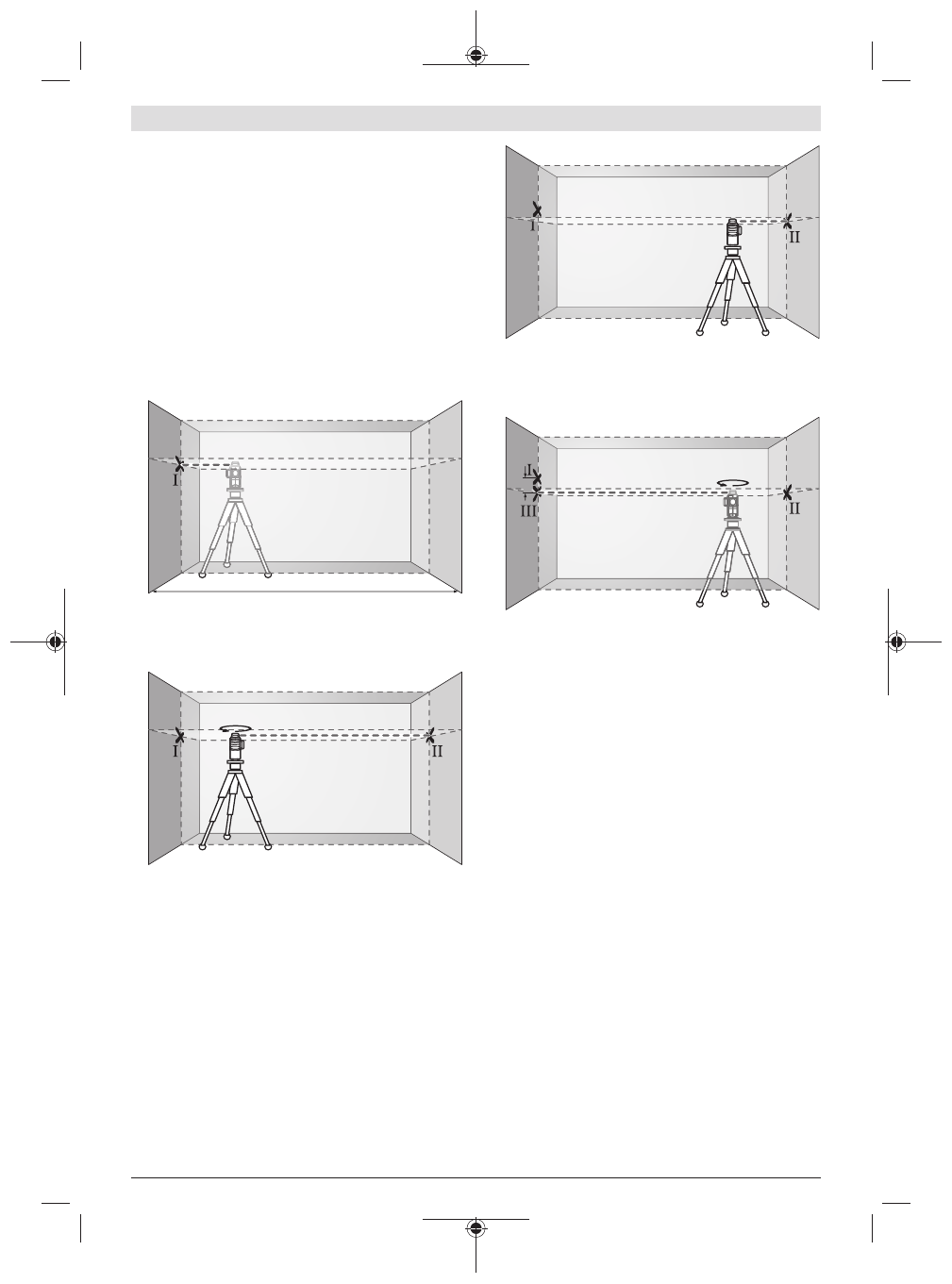

– Coloque el aparato de medición cerca de la pared A mon-

tándolo sobre un trípode, o colocándolo sobre un firme
consistente y plano. Conecte el aparato de medición en el
servicio con nivelación automática. Seleccione el modo
de operación en el que se genera un plano láser horizontal
así como un plano láser vertical por el frente del aparato
de medición.

A

B

5 m

– Oriente el láser contra la cercana pared A, y deje que se

nivele el aparato de medición. Marque el centro del pun-
to, en el cual se cruzan las líneas láser en la pared (pun-
to

Ⅰ

).

A

B

180°

– Gire el aparato de medición en 180°, espere a que éste se

haya nivelado y marque la intersección de las líneas láser
en la pared B del lado opuesto (punto

Ⅱ

).

– Ubique el aparato de medición – sin girarlo – cerca de la

pared B, conéctelo y déjelo que se nivele.

A

B

– Alinee el aparato de medición en la altura (con la ayuda

del trípode o de apoyos si es necesario), de modo que la
intersección de las líneas láser quede exactamente en el
punto

Ⅱ

 marcado previamente en la pared B.

A

B

d

180°

– Gire el aparato de medición en 180°, sin modificar la altu-

ra. Alineelo sobre la pared A, de modo que la línea láser
vertical pase por el punto

Ⅰ

 ya marcado. Espere a que se

haya nivelado el aparato de medición y marque la inter-
sección de las líneas láser en la pared A (punto

Ⅲ

).

– La diferencia

d

 de ambos puntos

Ⅰ

 y

Ⅲ

 marcados sobre la

pared A es la desviación de altura real del aparato de me-
dición.

En un recorrido de medición de 2 ×

5

 m =

10

 m, la divergen-

cia máxima admisible asciende a :

10

 m × ±

0,2

 mm/m = ±

2

 mm. La diferencia

d

 entre los pun-

tos

Ⅰ

 y

Ⅱ

 debe ascender por consiguiente a como máximo

2

 mm.

Comprobación de la exactitud de nivelación de las líneas
verticales

Para la comprobación se requiere el vano de una puerta, de-
biéndose disponer de un espacio mínimo antes y después
del mismo de 2,5 m sobre un firme consistente.
– Coloque el aparato de medición sobre un plano firme y

consistente (sin emplear un trípode) a una separación de
2,5 m respecto al vano de la puerta. Conecte el aparato
de medición en el servicio con nivelación automática. Se-
leccione un modo de operación, en el que se genere un
plano láser vertical frontalmente frente al aparato de me-
dición.
