| Deutsch
A
B
180°

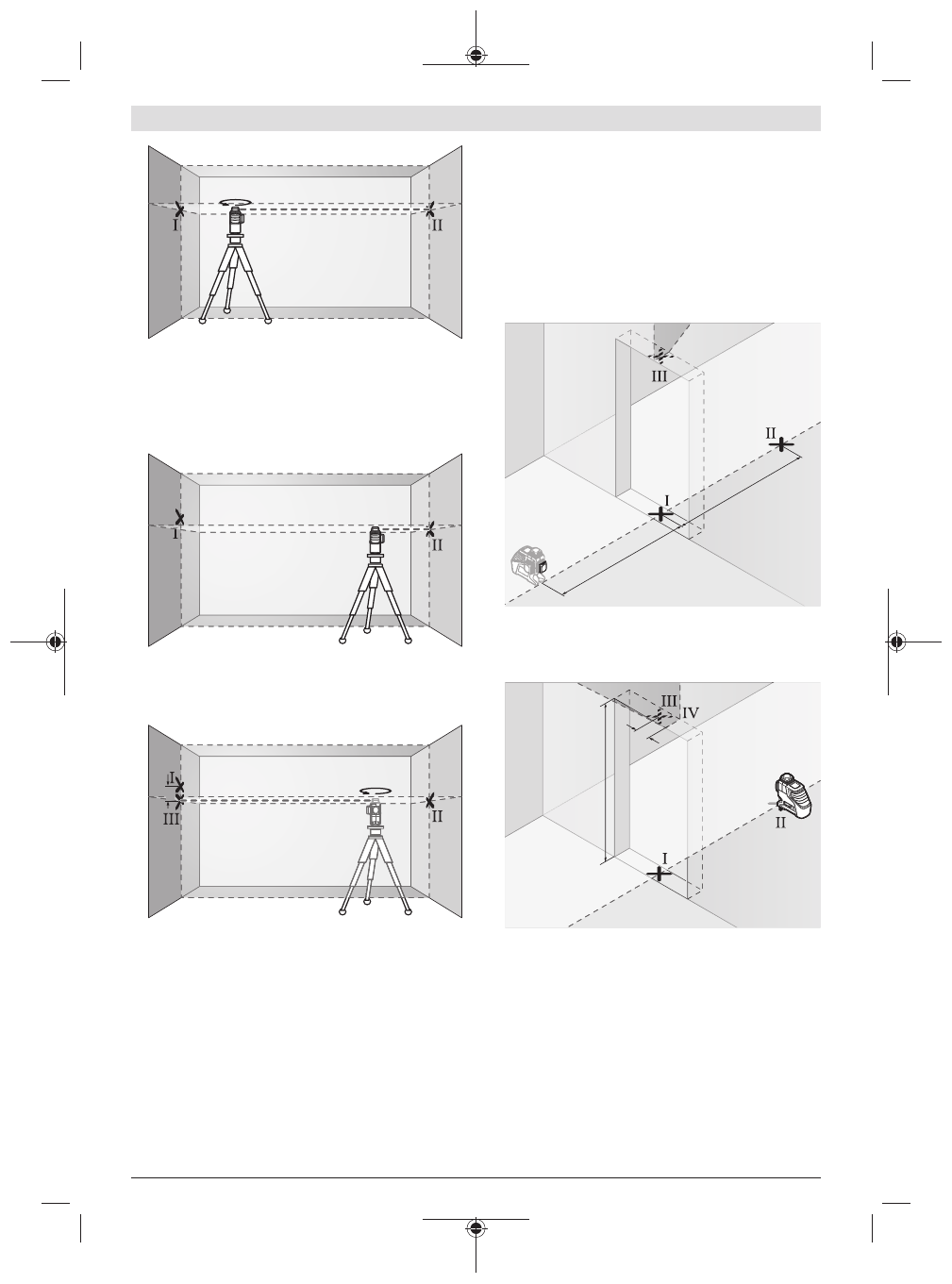

– Drehen Sie das Messwerkzeug um 180°, lassen Sie es ein-
nivellieren und markieren Sie den Kreuzungspunkt der La-
serlinien an der gegenüberliegenden Wand B (Punkt
Ⅱ
).
– Platzieren Sie das Messwerkzeug – ohne es zu drehen –
nahe der Wand B, schalten Sie es ein und lassen Sie es
einnivellieren.
A
B
– Richten Sie das Messwerkzeug in der Höhe so aus (mithil-
fe des Stativs oder gegebenenfalls durch Unterlegen),
dass der Kreuzungspunkt der Laserlinien genau den zuvor
markierten Punkt
Ⅱ
auf der Wand B trifft.
A
B
d
180°
– Drehen Sie das Messwerkzeug um 180°, ohne die Höhe
zu verändern. Richten Sie es so auf die Wand A, dass die
senkrechte Laserlinie durch den bereits markierten
Punkt
Ⅰ
läuft. Lassen Sie das Messwerkzeug einnivellieren
und markieren Sie den Kreuzungspunkt der Laserlinien
auf der Wand A (Punkt
Ⅲ
).
– Die Differenz
d
der beiden markierten Punkte
Ⅰ
und
Ⅲ
auf
der Wand A ergibt die tatsächliche Höhenabweichung des
Messwerkzeugs.
Auf der Messstrecke von 2 ×
5
m =
10
m beträgt die maximal
zulässige Abweichung:
10
m × ±
0,2
mm/m = ±
2
mm. Die Differenz
d
zwischen den
Punkten
Ⅰ
und
Ⅱ
darf folglich höchstens
2
mm betragen.
Nivelliergenauigkeit der senkrechten Linien überprüfen
Für die Überprüfung benötigen Sie eine Türöffnung, bei der
(auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m
Platz sind.
– Stellen Sie das Messwerkzeug in 2,5 m Entfernung von
der Türöffnung auf festem, ebenem Grund auf (nicht auf
einem Stativ). Schalten Sie das Messwerkzeug im Betrieb
mit Nivellierautomatik ein. Wählen Sie eine Betriebsart, in
der eine senkrechte Laserebene frontal vor dem Mess-
werkzeug erzeugt wird.
2,5 m
2,5 m
– Markieren Sie die Mitte der senkrechten Laserlinie am Bo-
den der Türöffnung (Punkt
Ⅰ
), in 5 m Entfernung auf der
anderen Seite der Türöffnung (Punkt
Ⅱ
) sowie am oberen
Rand der Türöffnung (Punkt
Ⅲ
).
2 m
d
– Drehen Sie das Messwerkzeug um 180° und stellen Sie es
auf der anderen Seite der Türöffnung direkt hinter den
Punkt
Ⅱ
. Lassen Sie das Messwerkzeug einnivellieren und
richten Sie die senkrechte Laserlinie so aus, dass ihre Mit-
te genau durch die Punkte
Ⅰ
und
Ⅱ
verläuft.
– Markieren Sie die Mitte der Laserlinie am oberen Rand
der Türöffnung als Punkt
Ⅳ
.
– Die Differenz
d
der beiden markierten Punkte
Ⅲ
und
Ⅳ
ergibt die tatsächliche Abweichung des Messwerkzeugs
von der Senkrechten.
– Messen Sie die Höhe der Türöffnung.
1 609 92A 7GY | (21.04.2022)
Bosch Power Tools
