 | Hrvatski

A

B

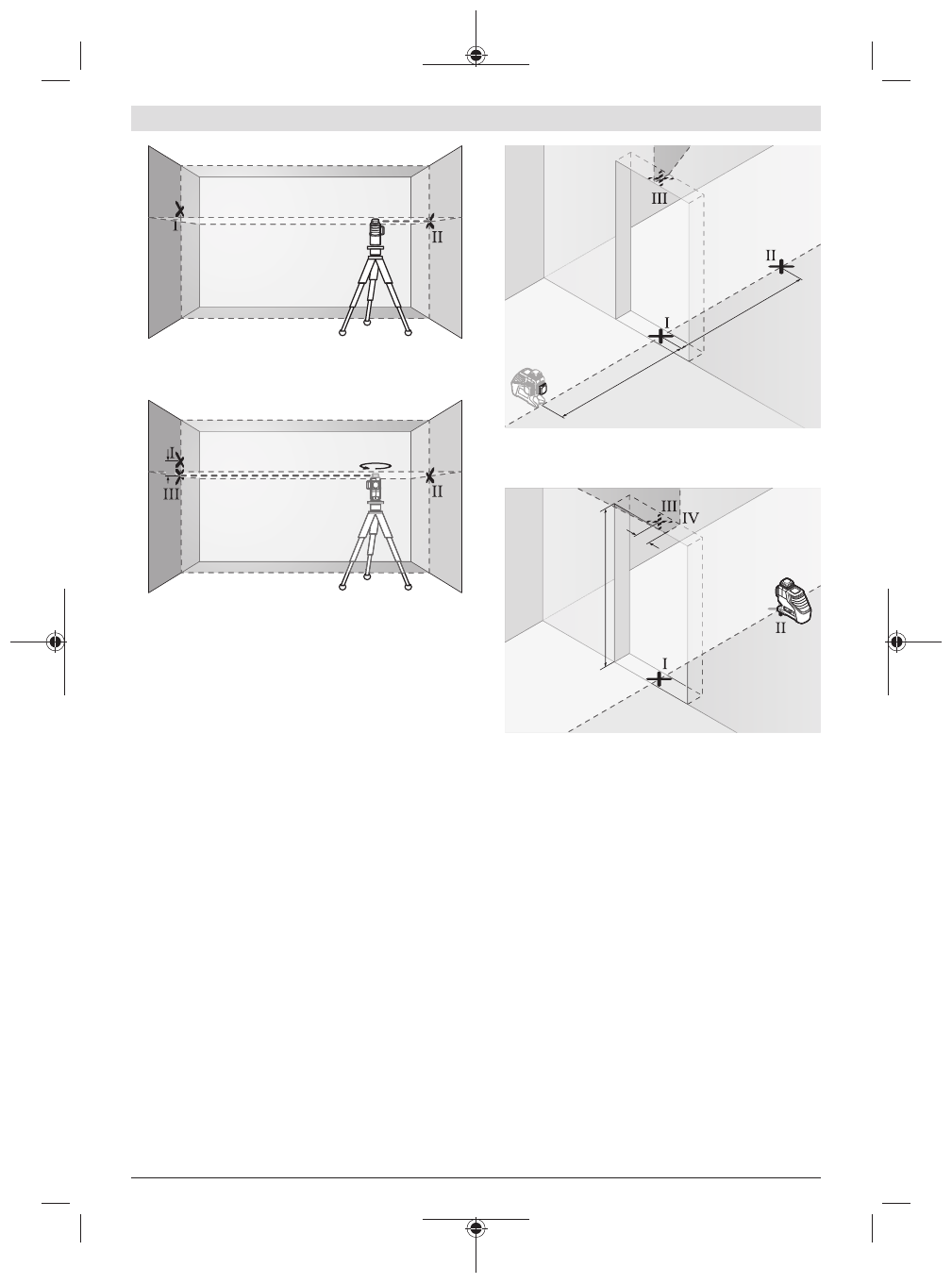

– Mjerni alat usmjerite po visini (pomoću stativa ili

eventualno podlaganjem) tako da križna točka linija lasera
točno udara na prethodno označenu točku

Ⅱ

 na zidu B.

A

B

d

180°

– Okrenite mjerni alat za 180° bez promjene visine.

Usmjerite ga na zid A tako da okomita linija lasera prolazi
kroz već označenu točku

Ⅰ

. Mjerni alat iznivelirajte i

označite križnu točku linija lasera na zidu A (točka

Ⅲ

).

– Razlika

d

 obje označene točke

Ⅰ

 i

Ⅲ

 na zidu A daje stvarno

visinsko odstupanje mjernog alata.

Na mjernoj stazi od 2 ×

5

 m =

10

 m maksimalno dopušteno

odstupanje iznosi:

10

 m × ±

0,2

 mm/m = ±

2

 mm. Stoga razlika

d

 između točaka

Ⅰ

 i

Ⅱ

 može iznositi najviše

2

 mm.

Provjera točnosti niveliranja okomitih linija

Za provjeru vam je potreban otvor vrata kod kojeg (na čvrstoj
podlozi) na svakoj strani vrata ima mjesta najmanje 2,5 m.
– Postavite mjerni alat na udaljenosti 2,5 m od otvora vrata,

na čvrstu ravnu podlogu (ne na stativ). Uključite mjerni
alat da radi s nivelacijskom automatikom. Odaberite način
rada u kojem se proizvodi jedna okomita ravnina lasera
frontalno ispred mjernog alata.

2,5 m

2,5 m

– Označite sredinu okomite linije lasera na dnu otvora vrata

(točka

Ⅰ

), na udaljenosti 5 m na drugoj strani otvora vrata

(točka

Ⅱ

) kao i na gornjem rubu otvora vrata (točka

Ⅲ

).

2 m

d

– Okrenite mjerni alat za 180° i postavite ga na drugu stranu

otvora vrata izravno iza točke

Ⅱ

. Iznivelirajte mjerni alat i

usmjerite okomitu liniju lasera tako da njezino središte
točno prolazi kroz točke

Ⅰ

 i

Ⅱ

.

– Označite sredinu linije lasera na gornjem rubu otvora

vrata kao točku

Ⅳ

.

– Razlika

d

 obje označene točke

Ⅲ

 i

Ⅳ

 daje stvarno

odstupanje mjernog alata od okomice.

– Izmjerite visinu otvora vrata.
Ponovite postupak mjerenja za drugu okomitu ravninu
lasera. U tu svrhu odaberite način rada u kojem se proizvodi
jedna okomita ravnina lasera bočno pokraj mjernog alata i
prije početka mjerenja okrenite mjerni alat za 90°.
Maksimalno dopušteno odstupanje možete izračunati kako
slijedi:
dvostruka visina otvora vrata ×

0,2

 mm/m

Primjer: Kod visine otvora vrata od

2

 m maksimalno

odstupanje smije iznositi
2 ×

2

 m × ±

0,2

 mm/m = ±

0,8

 mm. Stoga točke

Ⅲ

 i

Ⅳ

 smiju

odstupati jedna od druge za maks.

0,8

 mm.
