Polski |

137

10

 m × ±

0,2

 mm/m = ±

2

 mm. Różnica

d

 pomiędzy punkta-

mi

Ⅰ

 i

Ⅱ

 może zatem wynosić maksymalnie

2

 mm.

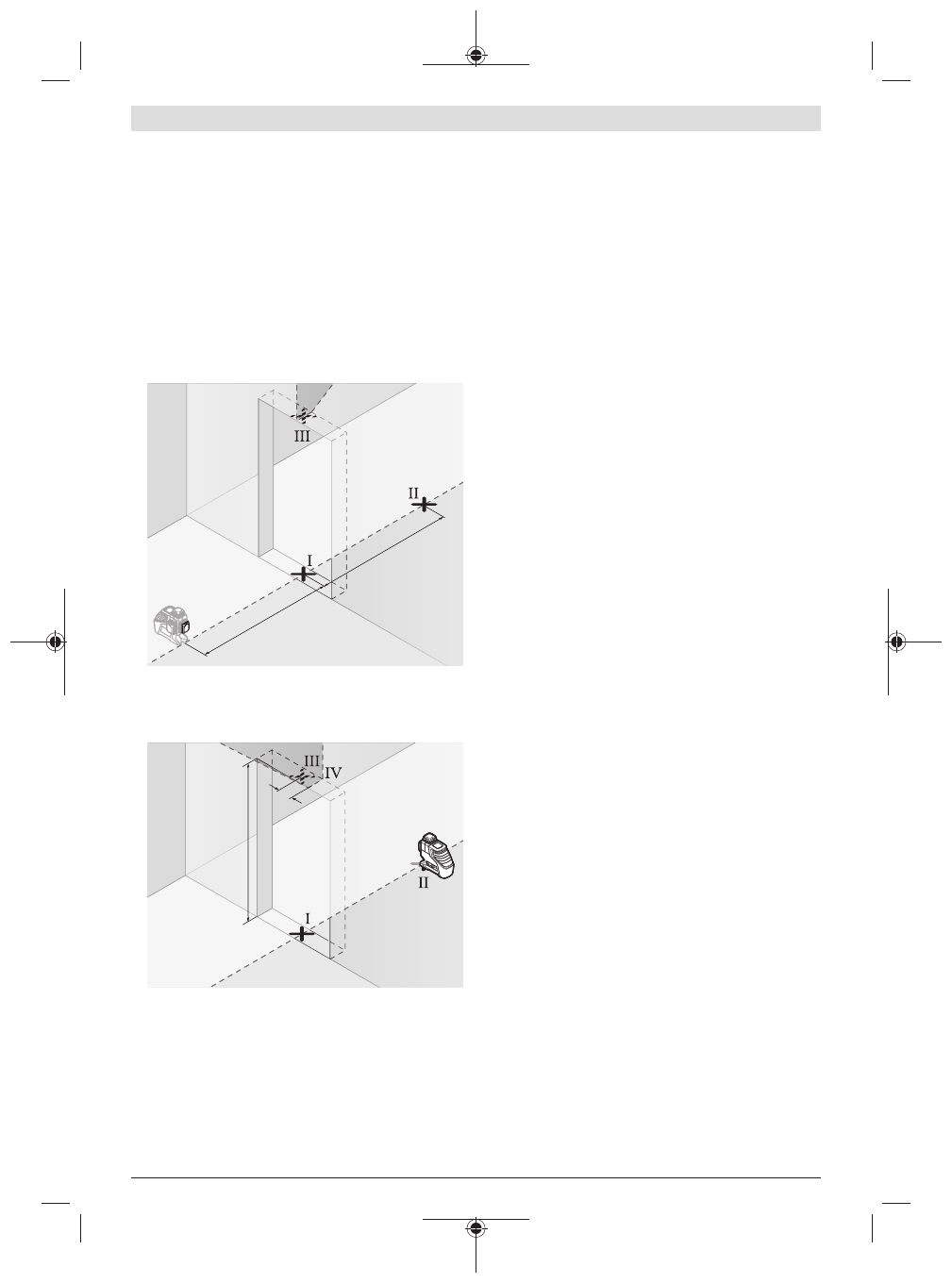

Kontrola dokładności niwelacyjnej pionowych linii
laserowych

Do przeprowadzenia kontroli potrzebny jest otwór drzwio-
wy. Po obu stronach drzwi musi być minimum 2,5 m wolne-
go miejsca. Niezbędne jest też stabilne podłoże.
– Ustawić urządzenie pomiarowe w odległości 2,5 m od

otworu drzwiowego na stałym, równym podłożu (nie na
statywie). Włączyć urządzenie pomiarowe wraz z funkcją
automatycznej niwelacji. Wybrać taki tryb pracy, w któ-
rym emitowana jest jedna pionowa płaszczyzna laserowa
frontalnie przed urządzeniem pomiarowym.

2,5 m

2,5 m

– Zaznaczyć środek poziomej linii laserowej na podłodze w

otworze drzwiowym (punkt I), w odległości 5 m po drugiej
stronie otworu drzwiowego (punkt II), jak również na gór-
nej framudze otworu drzwiowego (punkt III).

2 m

d

– Obrócić urządzenie pomiarowe o 180° i ustawić je z dru-

giej strony otworu drzwiowego, bezpośrednio za punktem
II. Zaczekać, aż urządzenie pomiarowe się wypoziomuje, a
następnie skierować pionową linię laserową w taki spo-
sób, by jej środek przebiegał dokładnie przez punkty I i II.

– Zaznaczyć środek linii laserowej na górnej krawędzi otwo-

ru drzwiowego, jako punkt

Ⅳ

.

– Z różnicy

d

 pomiędzy obydwoma zaznaczonymi punktami

Ⅲ

 i

Ⅳ

 wyniknie rzeczywiste odchylenie urządzenia po-

miarowego od prostopadłej.

– Należy zmierzyć wysokość otworu drzwiowego.
Powtórzyć ten proces pomiarowy dla drugiej pionowej płasz-
czyzny laserowej. Wybrać taki tryb pracy, w którym emito-
wana jest jedna pionowa płaszczyzna laserowa z boku urzą-
dzenia pomiarowego, i obrócić urządzenie przed rozpoczę-
ciem pomiaru o 90°.
Maksymalne dopuszczalne odchylenie obliczane jest w na-
stępujący sposób:
Podwójna wysokość otworu drzwiowego ×

0,2

 mm/m

Przykład: Przy wysokości otworu drzwiowego

2

 m maksy-

malne odchylenie może wynosić
2 ×

2

 m × ±

0,2

 mm/m = ±

0,8

 mm. W związku z tym punkty

Ⅲ

 i

Ⅳ

 mogą być od siebie oddalone maksymalnie o

0,8

 mm.

Wskazówki dotyczące pracy

u

Do zaznaczania należy używać zawsze tylko środka li-
nii laserowej.

 Szerokość linii laserowej zmienia się w za-

leżności od odległości.

Praca z laserową tablicą celowniczą

Laserowa tablica celownicza

(28)

 poprawia widoczność

wiązki laserowej przy niekorzystnych warunkach lub więk-
szych odległościach.
Odblaskowa powierzchnia laserowej tablicy
celowniczej

(28)

 poprawia widoczność linii laserowej, przez

transparentną powierzchnię linia laserowa jest widoczna tak-
że od tyłu laserowej tablicy celowniczej.

Praca ze statywem (osprzęt)

Aby zapewnić stabilną podstawę pomiaru z ustaloną wysoko-
ścią, zaleca się użycie statywu. Urządzenie pomiarowe z
przyłączem do statywu 1/4"

(20)

 założyć na gwint statywu

(32)

 lub dowolnego statywu fotograficznego dostępnego w

handlu. Do zamocowania urządzenia pomiarowego na staty-
wie budowlanym dostępnym w handlu należy użyć przyłącza
statywu 5/8"

(19)

. Dokręcić urządzenie pomiarowe za po-

mocą śruby ustalającej statywu.
Przed włączeniem urządzenia pomiarowego, należy z grub-
sza wyregulować statyw.

Mocowanie za pomocą uniwersalnego uchwytu (osprzęt)
(zob. rys. C)

Za pomocą uniwersalnego uchwytu

(25)

 można zamocować

urządzenie pomiarowe np. na powierzchniach pionowych
lub materiałach magnetycznych. Uniwersalny uchwyt można
stosować również jako statyw naziemny; ułatwia on zmienia-
nie położenia urządzenia pomiarowego na wysokość.

u

Podczas mocowania osprzętu do powierzchni należy
trzymać palce z dala od tylnej strony osprzętu magne-
tycznego.

 Duża siła przyciągania magnesów może spo-

wodować zakleszczenie palców.

Przed włączeniem urządzenia pomiarowego należy z grubsza
wyregulować uniwersalny uchwyt

(25)

.
