164

 | Magyar

A

B

180°

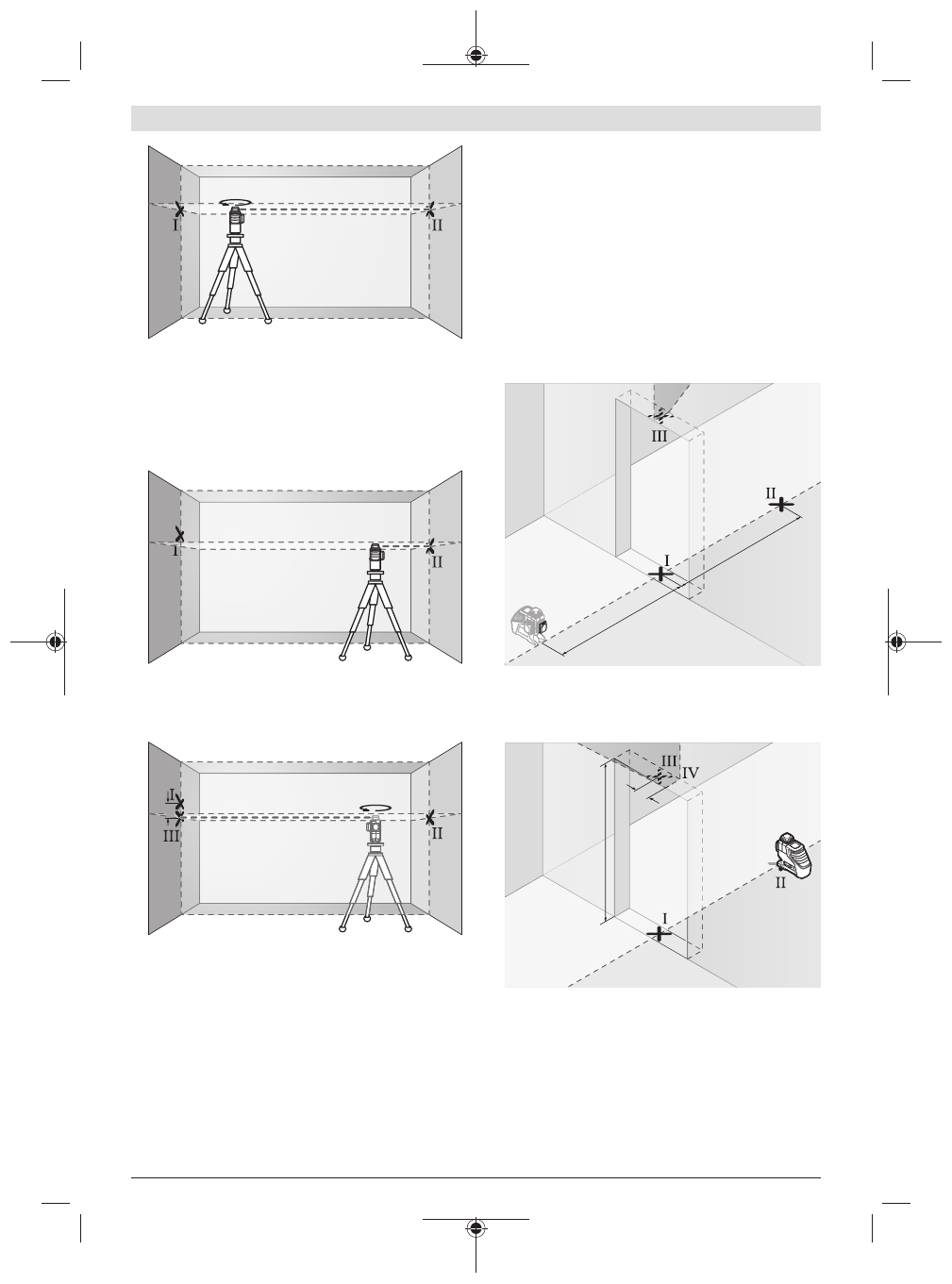

– Forgassa el a mérőműszert 180°-kal, várja meg, amíg a

mérőműszer végrehajtja a szintezést és jelölje meg a
szemben álló B falon a lézervonalak kereszteződési pont-
ját (

Ⅱ

. pont).

– Helyezze el a mérőműszert – anélkül, hogy elforgatná – a

B fal közelébe, kapcsolja be és várja meg amíg az szinte-
zésre kerül.

A

B

– Állítsa be úgy a mérőműszre magasságát (a műszeráll-

vány, vagy szükség esetén alátétek segítségével), hogy a
lézervonalak keresztezési pontja a B falon pontosan az
előbb megjelölt

Ⅱ

. pontra essen.

A

B

d

180°

– Forgassa el 180°-kal a mérőműszert, anélkül, hogy a ma-

gasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy
a függőleges lézervonal pontosan a már megjelölt

Ⅰ

. pon-

ton haladjon át. Várja meg, amíg a mérőműszer végrehajt-
ja a szintezést és jelölje meg az A falon a lézervonalak ke-
reszteződési pontját (

Ⅲ

. pont).

– A két megjelölt pont,

Ⅰ

 és

Ⅲ

, különbsége az A falon, a

d

 ér-

ték megadja a mérőműszer tényleges magassági eltéré-
sét.

Egy 2 ×

5

 m =

10

 m hosszúságú mérési szakaszon a legna-

gyobb megengedett eltérés:

10

 m ×  ±

0,2

 mm/m = ±

2

 mm. Az

Ⅰ

 és

Ⅱ

 pont közötti

d

 kü-

lönbségnek ezek szerint legfeljebb

2

 mm-nek szabad lennie.

A függőleges vonalak szintezési pontosságának
ellenőrzése

Az ellenőrzéshez egy olyan ajtónyílásra van szükség, amely-
nél (szilárd talaj vagy padló mellett) az ajtónyílás mindkét ol-
dalán legalább 2,5 m hely áll rendelkezésre.
– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolságra

egy szilárd, egyenletes alapra (ne egy műszerállványra).
Kapcsolja be a mérőműszer egy szintező automatikát
használó üzemmódban. Jelöljön ki egy olyan üzemmódot,
amelyben egy függőleges lézersík a mérőműszer előtt
frontálisan kerül létrehozatalra.

2,5 m

2,5 m

– Jelölje meg a függőleges lézervonal közepén az ajtónyílás

padlójánál (

Ⅰ

. pont), 5 m távolságban az ajtónyílás másik

oldalán (

Ⅱ

. pont) valamint az ajtónyílás felső szélén (

Ⅲ

.

pont).

2 m

d

– Forgassa el a mérőműszert 180°-kal és állítsa azt fel az aj-

tónyílás másik oldalán, közvetlenül a

Ⅱ

. pont mögé. Várja

meg a mérőműszer szintezését, majd állítsa úgy be a füg-
gőleges lézervonalat, hogy a közepe pontosan az

Ⅰ

. és

Ⅱ

.

ponton haladjon át.

– Jelölje meg a lézervonal közepét az ajtónyílás felső szélén

Ⅳ

. pontként.

– A két megjelölt pont,

Ⅲ

 és

Ⅳ

, különbsége, a

d

 érték meg-

adja a mérőműszer tényleges magassági eltérését.
