Русский |

175

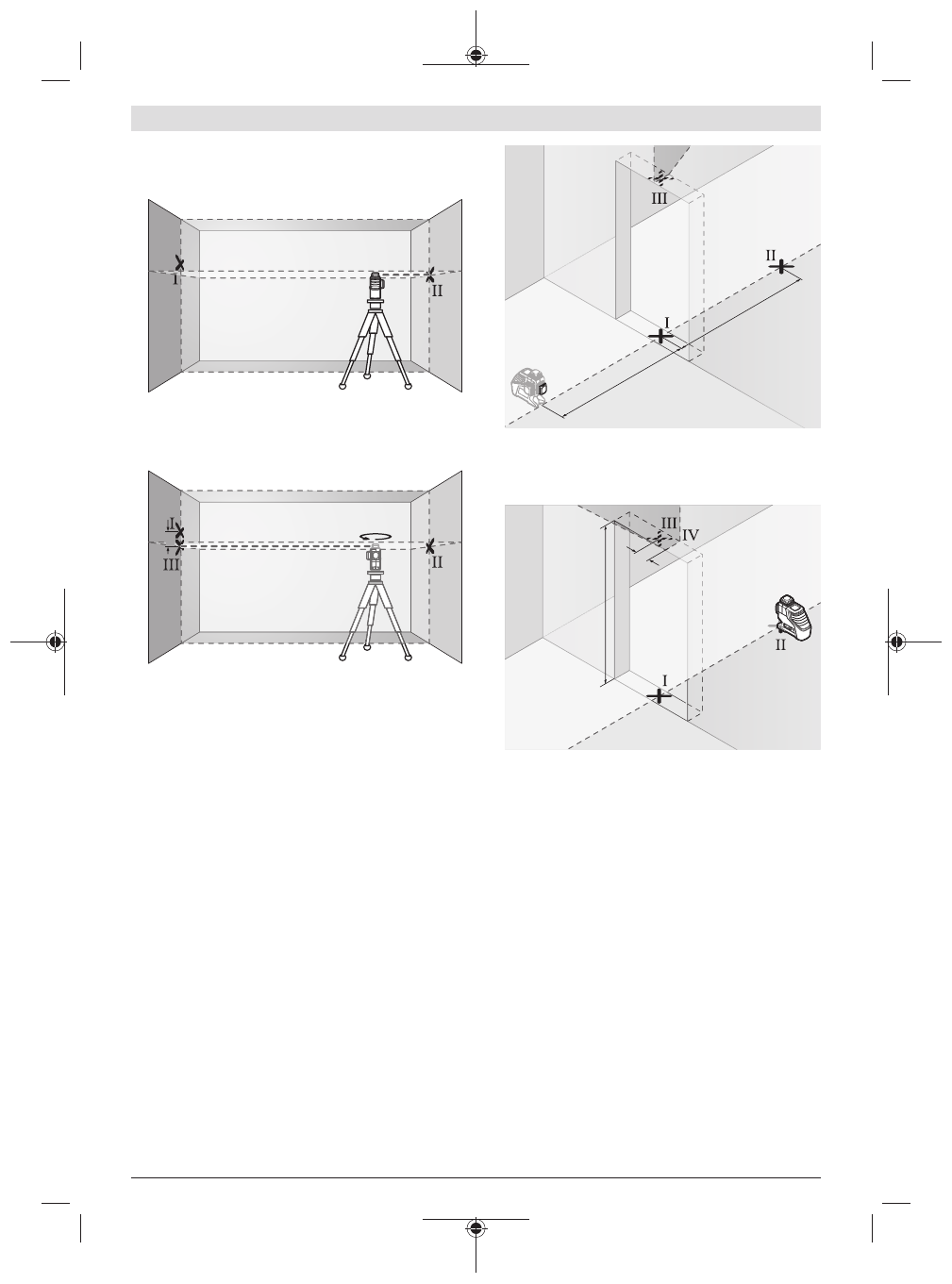

– Установите измерительный инструмент – не поворачи-

вая его – вблизи стены В, включите его и дайте ему
время нивелироваться.

A

B

– Настройте измерительный инструмент по высоте (с по-

мощью штатива или подкладок) так, чтобы точка пере-
крещивания лазерных линий точно совпала с ранее от-
меченной точкой II на стене В.

A

B

d

180°

– Поверните измерительный инструмент на 180°, не из-

меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку

Ⅰ

. Подождите, пока инструмент

не закончит самонивелирование, и отметьте точку
перекрещивания лазерных линий на стене A (точ-
ка

Ⅲ

).

– Расстояние

d

 между двумя обозначенными точками

Ⅰ

 и

Ⅲ

 на стене А отражает фактическое отклонение изме-

рительного инструмента по высоте.

На участке 2 ×

5

 м =

10

 м максимально допустимое от-

клонение составляет:

10

 м × ±

0,2

 мм/м = ±

2

 мм. Таким образом, расстояние

d

между точками

Ⅰ

 и

Ⅱ

 не должно превышать макс.

2

 мм.

Проверка точности нивелирования вертикальных
линий

Для проверки Вам требуется проем двери, в обе стороны
от которого (на прочном полу) есть свободное про-
странство длиной не менее 2,5 м.
– Установите измерительный инструмент на расстоянии

2,5 м от дверного проема на прочное, ровное основа-
ние (не на штатив). Включите измерительный инстру-
мент для работы с автоматическим нивелированием.
Выберите режим работы, при котором вертикальная
лазерная плоскость излучается спереди измеритель-
ного инструмента.

2,5 m

2,5 m

– Отметьте середину вертикальной линии на полу в

проеме двери (точка I), на расстоянии в 5 м с другой
стороны проема двери (точка II), а также по верхнему
краю проема двери (точка

Ⅲ

).

2 m

d

– Поверните измерительный инструмент на 180° и по-

ставьте его по другую сторону дверного проема прямо
позади точки

Ⅱ

. Дайте измерительному прибору само-

нивелироваться и направьте его вертикальные лазер-
ные лучи так, чтобы их середины проходили точно че-
рез точки

Ⅰ

 и

Ⅱ

.

– Пометьте середину лазерного луча на верхнем крае

дверного проема как точку

Ⅳ

.

– Расстояние

d

 между двумя обозначенными точками

Ⅲ

и

Ⅳ

 отображает фактическое отклонение измеритель-

ного инструмента от вертикали.

– Измерьте высоту проема двери.
Повторите процесс измерения двух вертикальных лазер-
ных плоскостей. Выберите режим работы, при котором
вертикальная лазерная плоскость излучается сбоку изме-
рительного инструмента, и поверните измерительный
инструмент перед началом измерения на 90°.
Максимально допустимое отклонение рассчитывается
следующим образом:
двойная высота дверного проема ×

0,2

 мм/м

Пример: при высоте дверного проема в

2

 м максималь-

ное отклонение может составлять
2 ×

2

 м × ±

0,2

 мм/м = ±

0,8

 мм. Точки

Ⅲ

 и

Ⅳ

 должны на-
