2 m

d

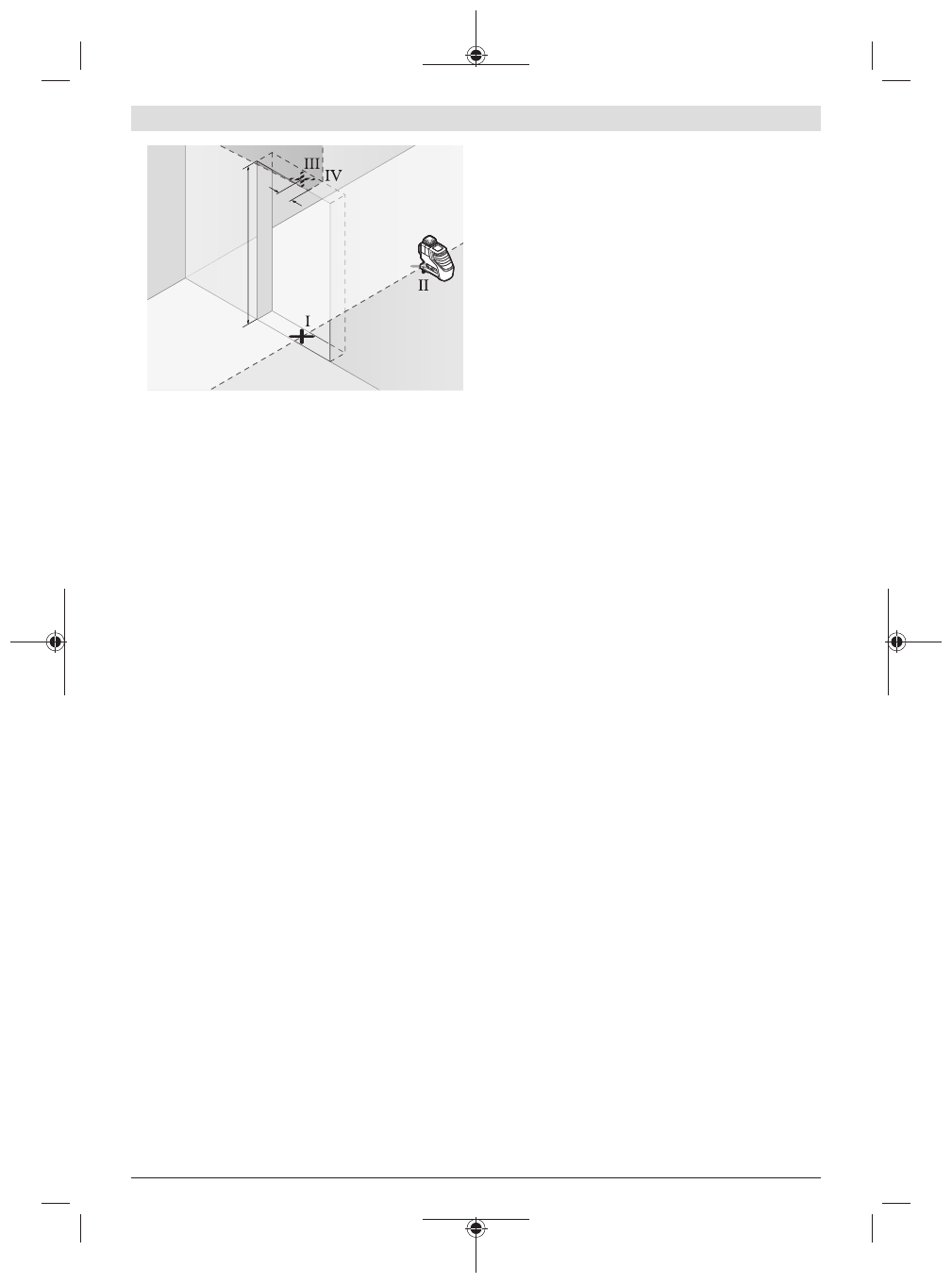

– Rode o instrumento de medição em 180° e coloque-o no

outro lado do vão da porta diretamente por trás do ponto

Ⅱ

. Deixe o instrumento de medição nivelar-se e alinhe a

linha laser vertical de forma a que o seu centro passe
exatamente pelos pontos

Ⅰ

 e

Ⅱ

.

– Marque o centro da linha laser no rebordo superior do vão

da porta como ponto

Ⅳ

.

– Da diferença

d

 dos dois pontos marcados

Ⅲ

 e

Ⅳ

 resulta

o desvio real do instrumento de medição do plano
vertical.

– Medir a altura do vão de porta.
Repita o processo de medição para a segunda linha laser
vertical. Para tal selecione um modo de operação, em que a
linha laser vertical é criada lateralmente ao lado do
instrumento de medição, e rode o instrumento de medição
antes de começar a medir em 90°.
O desvio máximo permitido é calculado da seguinte maneira:
altura dupla da abertura da porta ×

0,2

 mm/m

Exemplo: numa altura de abertura de porta de

2

 m o desvio

máximo pode ser
2 ×

2

 m × ±

0,2

 mm/m = ±

0,8

 mm. Os pontos

Ⅲ

 e

Ⅳ

 podem

encontrar-se separados no máximo

0,8

 mm entre si.

Instruções de trabalho

u

Use sempre apenas o centro da linha laser para
marcar.

 A largura da linha laser altera-se com a distância.

Trabalhar com a placa-alvo de laser

A placa-alvo de laser

(28)

 melhora o raio laser em condições

desfavoráveis e distâncias maiores.
A superfície refletora da placa-alvo de laser

(28)

 melhora a

visibilidade da linha laser, através da superfície
transparente, a linha laser também é visível na parte de trás
da placa-alvo de laser.

Trabalhar com um tripé (acessório)

Um tripé assegura uma base de medição estável e ajustável
em altura. Coloque o instrumento de medição com o suporte
de tripé der 1/4"

(20)

 na rosca do tripé

(32)

 ou num tripé de

máquina fotográfica convencional. Para a fixação num tripé
convencional, use o suporte de tripé 5/8"

(19)

. Fixe o

instrumento de medição com o parafuso de fixação do tripé.
Alinhar aproximadamente o tripé antes de ligar o
instrumento de medição.

Fixar com um suporte universal (acessório)
(ver figura C)

Com a ajuda do suporte universal

(25)

 pode fixar o

instrumento de medição por exemplo em superfícies
verticais ou materiais magnetizáveis. O suporte universal
também é apropriado como tripé de chão e facilita o
alinhamento de altura do instrumento de medição.

u

Mantenha os dedos afastados da parte de trás do
acessório magnético, quando fixa o acessório
magnético a superfícies.

 Devido à forte força de tração

dos ímanes os dedos podem ficar entalados.

Alinhe aproximadamente o suporte universal

(25)

, antes de

ligar o instrumento de medição.

Trabalhar com recetor laser (acessório) (ver figura C)

Nas condições de luminosidade desfavoráveis (ambiente
claro, radiação solar direta) e a distância maiores, use o
recetor laser

(29)

 para detetar melhor as linhas laser. Ao

trabalhar como o recetor laser ligue o modo recetor (ver
"Modo recetor", Página 51).

Óculos de visualização de raio laser (acessórios)

Os óculos de visualização de raio laser filtram a luz
ambiente. Com isto a luz do laser parece mais clara para os
olhos.

u

Não use os óculos para laser (acessório) como óculos
de proteção.

Os óculos para laser servem para ver

melhor o feixe de orientação a laser; mas não protegem
contra radiação laser.

u

Não use os óculos para laser (acessório) como óculos
de sol ou no trânsito.

Os óculos para laser não

providenciam uma proteção UV completa e reduzem a
perceção de cores.

Exemplos de trabalho (ver figura B–G)

Pode ver exemplos para possibilidades de utilização do
instrumento de medição nas páginas gráficas.

Manutenção e assistência técnica

Manutenção e limpeza

Manter o instrumento de medição sempre limpo.
Não mergulhar o instrumento de medição na água ou em
outros líquidos.
Limpar sujidades com um pano húmido e macio. Não utilize
detergentes ou solventes.
Limpe particularmente as áreas na abertura de saída do
laser com regularidade e certifique-se de que não existem
fiapos.
Armazene e transporte o instrumento de medição apenas na
bolsa de proteção

(31)

 ou na mala

(34)

.

Envie o instrumento de medição em caso de reparação na
bolsa de proteção

(31)

 ou na mala

(34)

.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito
de serviços de reparação e de manutenção do seu produto,
