 Deutsch |

9

Bosch Power Tools

2 609 140 582 | (14.7.11)

Messwerte löschen

Durch kurzes Drücken der Taste

13

 können Sie in allen Mess-

funktionen den zuletzt ermittelten Einzelmesswert löschen.

Durch mehrmaliges kurzes Drücken der Taste werden die Ein-

zelmesswerte in umgekehrter Reihenfolge gelöscht.

Speicherfunktionen

Beim Ausschalten des Messwerkzeugs bleibt der im Speicher

befindliche Wert erhalten.

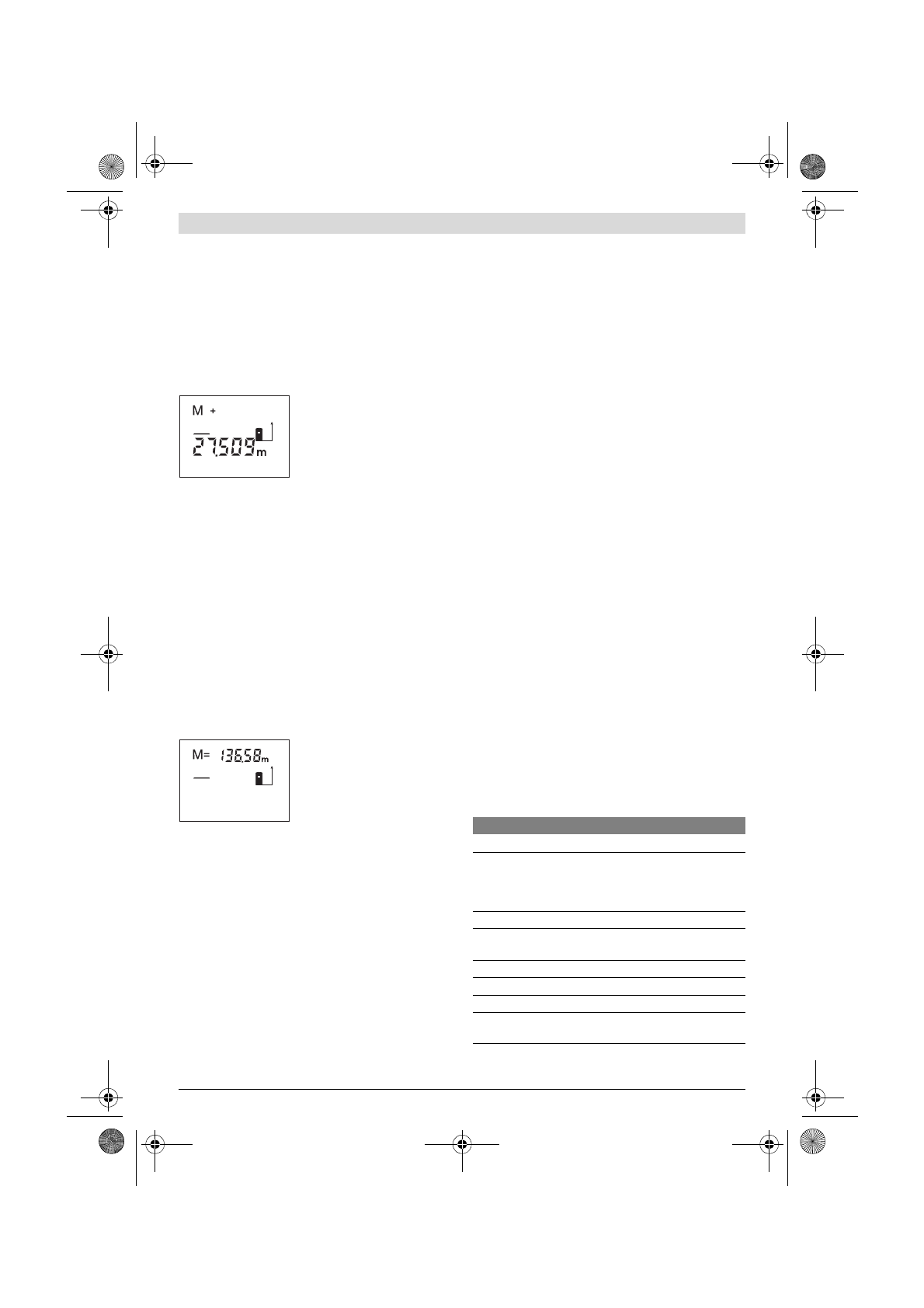

Messwerte speichern/addieren

Drücken Sie die Speicher-Additi-

onstaste

3

, um den aktuellen

Messwert – je nach der aktuellen

Messfunktion ein Längen-, Flä-

chen- oder Volumenwert – zu spei-

chern. Sobald ein Wert gespei-

chert wurde, erscheint im Display

„M“

, das

„+“

 dahinter blinkt kurz.

Ist bereits ein Wert im Speicher vorhanden, so wird der neue

Wert zum Speicherinhalt addiert, allerdings nur, wenn die

Maßeinheiten übereinstimmen.
Befindet sich z. B. ein Flächenwert im Speicher, und der aktu-

elle Messwert ist ein Volumenwert, so kann die Addition nicht

ausgeführt werden. Im Display blinkt kurz

„Error“

.

Messwerte subtrahieren

Drücken Sie die Speicher-Subtraktionstaste

11

, um den aktu-

ellen Messwert vom Speicherwert abzuziehen. Sobald ein

Wert subtrahiert wurde, erscheint im Display

„M“

, das

„– “

dahinter blinkt kurz.
Ist bereits ein Wert gespeichert, dann kann der neue Mess-

wert nur abgezogen werden, wenn die Maßeinheiten überein-

stimmen (siehe „Messwerte speichern/addieren“).

Speicherwert anzeigen

Drücken Sie die Speicherabruf-

Taste

2

, um den im Speicher be-

findlichen Wert anzuzeigen. Im

Display erscheint

„M=“

. Wird der

Speicherinhalt

„M=“

 im Display

angezeigt, dann können Sie ihn

durch Drücken der Speicher-Addi-

tionstaste

3

 verdoppeln bzw. durch Drücken der Speicher-

Subtraktionstaste

11

 auf Null setzen.

Speicher löschen

Zum Löschen des Speicherinhalts drücken Sie zuerst die

Speicherabruf-Taste

2

, sodass

„M =“

 im Display erscheint.

Dann drücken Sie kurz auf die Taste

13

; im Display wird kein

„M“

 mehr angezeigt.

Arbeitshinweise

Allgemeine Hinweise

Die Empfangslinse

19

 und der Ausgang der Laserstrahlung

18

 dürfen bei einer Messung nicht abgedeckt sein.

Das Messwerkzeug darf während einer Messung nicht bewegt

werden (mit Ausnahme der Funktion Dauermessung). Legen

Sie deshalb das Messwerkzeug möglichst an oder auf die

Messpunkte.

Die Messung erfolgt am Mittelpunkt des Laserstrahls, auch

bei schräg anvisierten Zielflächen.

Einflüsse auf den Messbereich

Der Messbereich hängt von den Lichtverhältnissen und den

Reflexionseigenschaften der Zielfläche ab. Verwenden Sie

zur besseren Sichtbarkeit des Laserstrahls bei Arbeiten im

Außenbereich und bei starker Sonneneinstrahlung die Laser-

Sichtbrille

21

 (Zubehör) und die Laser-Zieltafel

22

 (Zube-

hör), oder schatten Sie die Zielfläche ab.

Einflüsse auf das Messergebnis

Aufgrund physikalischer Effekte kann nicht ausgeschlossen

werden, dass es beim Messen auf verschiedenen Oberflä-

chen zu Fehlmessungen kommt. Dazu zählen:
– transparente Oberflächen (z. B. Glas, Wasser),

– spiegelnde Oberflächen (z. B. poliertes Metall, Glas),

– poröse Oberflächen (z. B. Dämmmaterialien),

– strukturierte Oberflächen (z. B. Rauputz, Naturstein).
Verwenden Sie gegebenenfalls auf diesen Oberflächen die La-

ser-Zieltafel

22

 (Zubehör).

Ebenso können Luftschichten mit unterschiedlichen Tempe-

raturen oder indirekt empfangene Reflexionen den Messwert

beeinflussen.

Anvisieren mit Ausrichthilfe (siehe Bild E)

Mittels der Ausrichthilfe

7

 kann das Anvisieren über größere

Entfernungen erleichtert werden. Schauen Sie dazu entlang

der Ausrichthilfe an der Oberseite des Messwerkzeugs. Der

Laserstrahl verläuft parallel zu dieser Sichtlinie.

Arbeiten mit dem Stativ (siehe Bild C)

Die Verwendung eines Stativs ist besonders bei größeren Ent-

fernungen notwendig. Setzen Sie das Messwerkzeug mit dem

1/4"-Gewinde

14

 auf die Schnellwechselplatte des Stativs

20

oder eines handelsüblichen Fotostativs auf. Schrauben Sie es

mit der Feststellschraube der Schnellwechselplatte fest.
Beachten Sie bei der Positionierung des Stativs, dass die

Messung je nach gewählter Bezugsebene ab Hinter- bzw. Vor-

derkante des Messwerkzeugs erfolgt.

Fehler

–

 Ursachen und Abhilfe

Ursache

Abhilfe

Temperaturwarnung (b) blinkt, Messung nicht möglich

Messwerkzeug ist außerhalb der

Betriebstemperatur von – 10 ° C

bis + 50 ° C (in der Funktion Dau-

ermessung bis + 40 ° C).

Abwarten, bis das Mess-

werkzeug Betriebstempe-

ratur erreicht

Batteriewarnung (a) erscheint

Batteriespannung lässt nach

(Messung noch möglich).

Batterien wechseln

Batteriewarnung (a) blinkt, Messung nicht möglich

Batteriespannung zu gering

Batterien wechseln

Anzeigen „Error“ und „– – – – “ im Display

Winkel zwischen Laserstrahl und

Ziel ist zu spitz.

Winkel zwischen Laser-

strahl und Ziel vergrößern
