ИКЕМДЕЛІНЕТІН  ТОҢАЗЫТҚЫШ-МҰЗДАТҚЫШ

РБ01

020

003

1003

003

ХМ-4307-ХХХ

1   Т О Ң А З Ы Т Қ Ы Ш Т Ы Ң   С И П А Т Т А М А С Ы

1.1

  Икемделінетін  тоңазытқыш-мұздатқыш  (бұдан  əрі

—  тоңазытқыш)  жас  тағамдарды  мұздатуға,  мұздатылңан

тағамдарды ұзақ уақыт сақтауға; 1 суретіне сəйкес, мұздатқыш

камерасында (бұдан əрі — МК) тағамдық мұзды дайындауға,

тағамдарды салқындатуға, қысқа уақыт сақтауға, жас тағамдар

сақтайтын камерасында тағамдарды, көкөніс, жеміс, сусындар-

ды сақтауға арналған.

1.2

 Тоңазытқышты пайдаланатын қоршаған ортаның тем-

пературасы плюс 16 плюс 32

0

С дейін болуға тиіс.

1.3

 Тоңазытқыш жинағына, 1-2 суреттерінде көрсетілгендей,

қозғалмасы үшін қондырылған.

1.6

  Тоңазытқыш  камерасындағы  көкөніс,  жемістерге

арналған ыдысты суырып алу үшін оның есігін 90

0

 артық емес

бұрышқа ашу керек, 5 суретінде көрсетілгендей:

—  ыдысты  озіңізге  қарай  ашық  тұрған  есікке  тірелгенше

тартыңыз;

—  оны  есіктің  ашылу  жағына  қарай  бұраңызда  суырып

алыңыз.

1.7

  МК  себеттерінің  алдыңғы  жағында  жəне  жандарын-

да,  тасмалдауға  оңай  болу  үшін,  тұтқалары  бар,  6  суретінде

көрсетілгендей.

2   Ж И Һ А З Д Ы   Т О Ң А З Ы Т Қ Ы Ш Т Ы   И К Е М Д Е У Г Е
      Д А Й Ы Н Д А У

2.1

  Тоңазытқыш  икемделінетін  жиһаздын  вариантары

7 суретінде көрсітілген (көлемі мм берілген).

2.2

  Тоңазытқыш  қондырылатын  жиһазда  ауа  кедергісіз

кіретін  каналдары  болуға  тиіс.  Оларды  жие  шаңнан  тазалап

тұру керек.

терморегулятор тұтқасы

3 сурет — Температураны реттеу

I — мұздатқыш камерасы (МК):

«а» — мұздату жəне сақтау зонасы;

«б» — сақтау зонасы;

II — жас тағамдар сақтау камерасы (ТК)

себет (төменгі)

себет

сауыт (көкөнiс,

жемiстер үшiн)

əйнек-сөре

(төменгі)

əйнек-сөре

шектегіш

тосқауыл-сөре

тосқауыл

жұмыртқа салғыш

ерш мұз үшiн қалып

шектегіш

себет

I

II

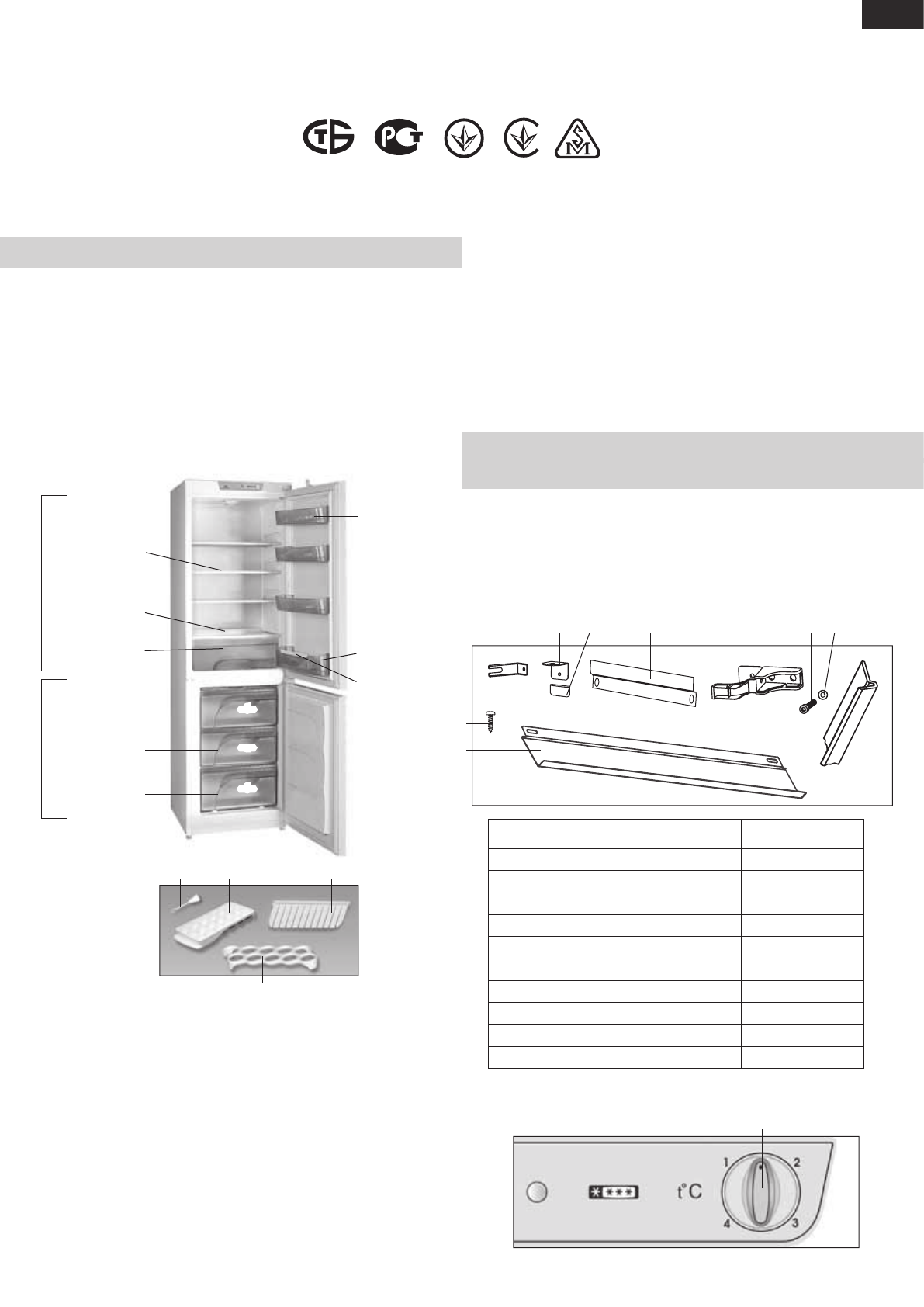

1 сурет – Тоңазытқыш жəне жинақтаушы бұйымдар

2 сурет — Монтаждық бөлшектер жинағы

1

2

3

5

4

6

7

8 9 10

Поз. на рис. 2

Атауы

Тоңазытқышқа

саны, дана

1

Күнқағар

1

2

Винт

15

3

Кронштейн

2

4

Бұрыштық

3

5

Ұштық

3

6

Бағыттаушы

3

7

Кронштейн

2

8

Винт М6-6gx16.58.0112

4

9

Шайба

4

10

Сəндік профилі

1

«а»

«б»

«б»

Сертификат соответствия изделий выдан БЕЛЛИС (ул. Красная, 7, 220029, г. Минск):

№ ТС BY/112 03.03. 020 00045, əрекет мезгілі 17.05.2011 ж. - 16.05.2016 ж.

ж и н а қ тау ш ы   б ұ й ы м д а р   ж ə н е   ж и н а қ тау ш ы   м о н та ж д ы қ

бөлшектер кіреді.

1.4

 3 суретінде көрсетілгендей, тоңазытқыштың температу-

расын реттейтін органы болып тоңазытқыштың камерасының

үстінде  тұрған  терморегулятордың  тұтқасы  саналады.  Тұтқа

сағат тiлi бойынша жəне оған қарсы бұралады, жəне сандық

болімдері бар. «1» болім ең жоғарғы температураға сəйкес ке-

леді (ең кiшi суу), «4» бөлім — ең төменгіге (ең жоғарғы суу).

1.5

  Сыйымды  ыдыста  (төменгі)  шектегіш  орнатылған,  1,

4  суреттерінде  көрсетілгендей.  Шектегіш  сыйымды  ыдыстар
