2   П І Д Г О Т О В К А   М Е Б Л І В   Д О   В Б У Д О В У В А Н Н Я

        Х О Л О Д И Л Ь Н И К А

2.1

 Варіант меблів, що рекомендується, для вбудовування

холодильника вказаний на рисунку 7 (розміри дані в мм).

2.2

  В  меблях,  призначених  для  вбудовування  холодиль-

ника,  мають  бути  передбачені  отвори  для  повітряних  каналів,
які  необхідно  регулярно  очищати  від  пилу.  У  отвір  на  нижній
лицьовій  панелі  меблевої  шафи  рекомендується  встановити
декоративні грати.

УВАГА! Мінімальна площа (Smin) повітряних каналів і

отворів  декоративних  грат  має  бути  не  менше  200  см

2

,  а

глибина отвору А — не менше 50 мм відповідно з рисун-

ком 7

.

ЗАБОРОНЯЄТЬСЯ

  закривати,  заставляти  чим-небудь  по-

вітряні канали або отвори декоративних грат.

2.3

 Перед вбудовуванням холодильника слід виробити ре-

тельне вирівнювання поверхонь меблевої шафи за допомогою
рівня. Положення дверей відрегулювати дверними петлями. Всі
кути між поверхнями меблевої шафи повинні складати 90

0

.

2.4

 Меблі, в які вбудовується холодильник, повинні знахо-

дитися  на  відстані  не  менше  50  см  від  нагрівальних  приладів

(газових  і  електричних  плит,  печей  і  радіаторів  опалювання)  і
бути недоступними для прямих сонячних променів.

3   У С Т А Н О В К А   І   В Б У Д О В У В А Н Н Я

        Х О Л О Д И Л Ь Н И К А   В   М Е Б Л І

3.1 ПІДГОТОВКА ХОЛОДИЛЬНИКА ДО УСТАНОВКИ

3.1.1

 Звільнити холодильник і комплектуючі від пакувальних

матеріалів  (поліетиленових  пакетів,  липких  стрічок,  спінених
прокладок транспортування).

УВАГА!  Козирок  з  комплекту  монтажних  частин  не-

обхідно  дістати  з  пінополістірольного  дна  упаковки  хо-

лодильника.

3.1.2

  Перед  установкою  в  меблі  слід  визначити  сторону

відкриття  дверей  холодильника.  Двері  камер  можна  перена-
вісити  на  правостороннє  відкриття.  Щоб  виключити  поломку
пластмасових деталей, перенавіску дверей повинен виконувати
лише механік сервісної служби (безкоштовно – один раз в га-
рантійний період).

3.1.3

 Перед установкою холодильника в меблі встановити ко-

зирок (з комплекту монтажних частин) на кришку холодильника:

— викрутити два болти відповідно з рисунком 8, встановити

козирок і зафіксувати його двома болтами по краях;

— змістити козирок у бік відкриття дверей, щоб він щільно

прилягав до стінки меблевої шафи, і закрутити болти.

3.1.4

  Профіль  декоративний  3  відповідно  з  рисунком  9

приклеїти, знявши захисну прокладку липкого шару, на бічну по-
верхню холодильника з боку відкриття дверей. При необхідності
профіль слід укоротити по висоті меблів.

3.2  УСТАНОВКА  І  ВБУДОВУВАННЯ  ХОЛОДИЛЬНИКА  В

МЕБЛІ

3.2.1

 Встановити холодильник в меблі через отвір.

УВАГА! При засуванні холодильника в меблі не затис-

ніть  шнур  живлення.  Перевірити  правильність  установки

козирка:  козирок  повинен  щільно  прилягати  до  шафи

меблів.

3.2.2

 Для кріплення холодильника до меблів використову-

ються сполучні деталі з комплекту монтажних частин відповідно
з рисунком 2.

3.2.3

  Встановити  кронштейни  2  відповідно  з  рисунком  9,

заздалегідь вийнявши декоративні заглушки з отворів холодиль-
ника. Закріпити кронштейни двома гвинтами з шайбами.

3.2.4

 Встановити кронштейни 4, заздалегідь знявши деко-

ративну накладку 5 з холодильника і відкрутивши правий гвинт,
щоб  засувати  під  даний  гвинт  у  напрямі  стрілки  кронштейн  4.
Потім  гвинт  закрутити  до  упору.  Встановити  декоративну  на-
кладку.

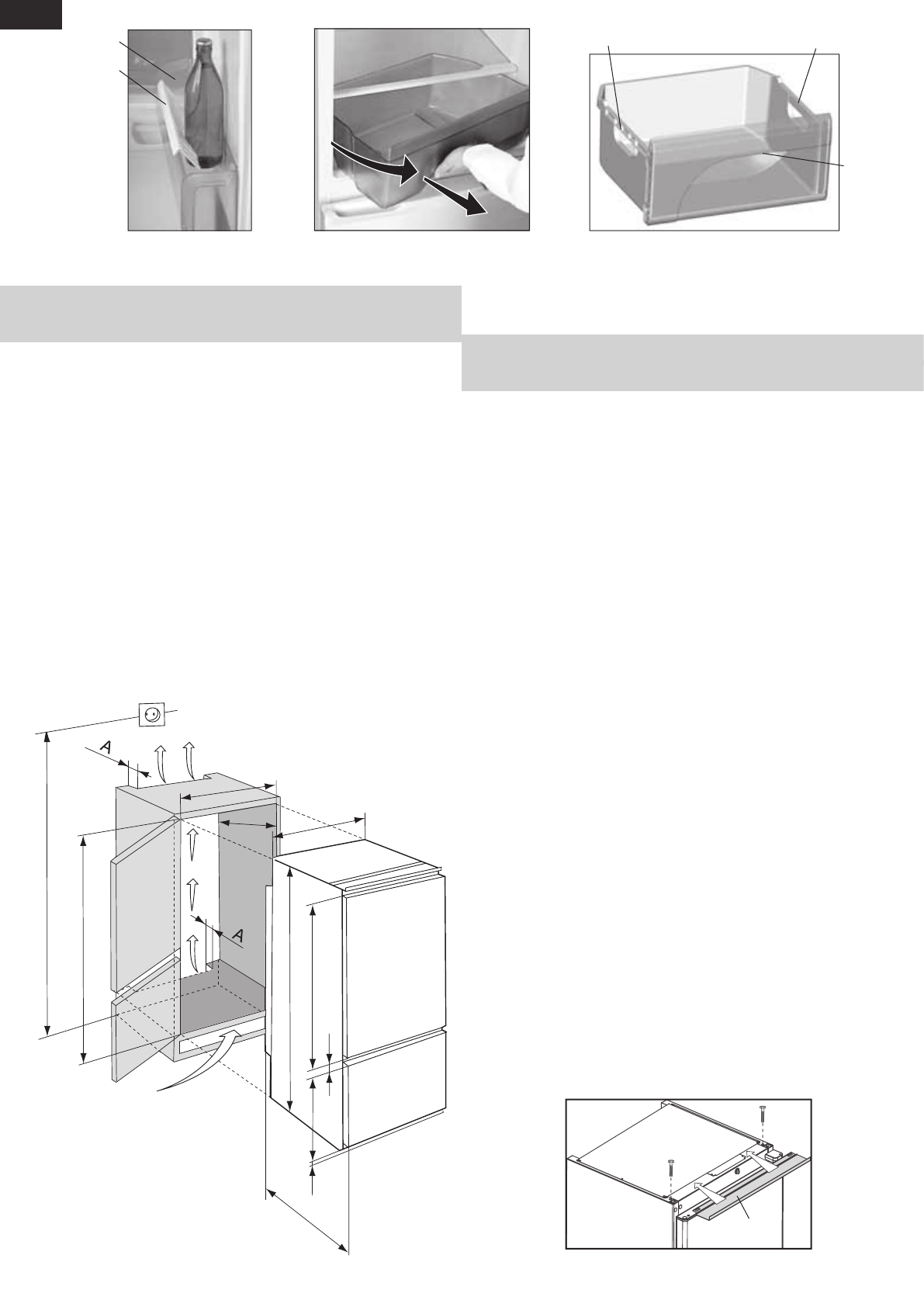

Рисунок 7 - Схема установки холодильника в меблі
