1

RUS

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Приложение

ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК  ВСТРАИВАЕМЫЙ

РБ01

020

003

1003

003

ХМ-4307-ХХХ

1   О П И С А Н И Е   Х О Л О Д И Л Ь Н И К А

1.1

Холодильник в соответствии с рисунком 1 предназначен

для  замораживания  и  длительного  хранения  замороженных
продуктов, приготовления пищевого льда в МК; для охлаждения
и  кратковременного  хранения  пищевых  продуктов,  напитков,
овощей и фруктов в ХК.

1.2

Эксплуатировать холодильник необходимо при темпе-

ратуре окружающей среды от плюс 16

0

С до плюс 32

0

С.

(наименьшее охлаждение) в камере, деление “4” — наиболее
низкой (наибольшее охлаждение).

1.5

В  емкости  (нижней)  установлен  ограничитель  в  соот-

ветствии  с  рисунками  1,  4.  Ограничитель  предусмотрен  для
предотвращения перемещения устанавливаемых емкостей.

1.6

Для извлечения из ХК сосуда для овощей или фруктов

(дверь холодильника открывается не более чем на 90

0

) в соот-

ветствии с рисунком 5 следует:

— сосуд выдвинуть на себя до упора в открытую дверь ХК;
—  повернуть  его  в  сторону  открывания  двери  и  достать  из

холодильника.

Рисунок 2 — Комплект монтажных частей

1

2

3

5

4

6

7

8 9 10

Поз. на

рис. 2

Наименование

Количество, шт.

1

Козырек

1

2

Винт

15

3

Кронштейн

2

4

Уголок

3

5

Наконечник

3

6

Направляющая

3

7

Кронштейн

2

8

Винт М6-6gx16.58.0112

4

9

Шайба

4

10

Профиль декоративный

1

I  — морозильная камера (МК):


«а» — зона замораживания и хранения;



«б» — зона хранения;

II — камера для хранения свежих продуктов (ХК)

корзина (нижняя)

корзина

сосуд (для овощей
или фруктов)

полка-стекло
(нижняя)

полка-стекло

ограничитель

барьер-полка

барьер

корзина

I

II

«а»

«б»

«б»

вкладыш для яиц

ерш

форма для льда ограничитель

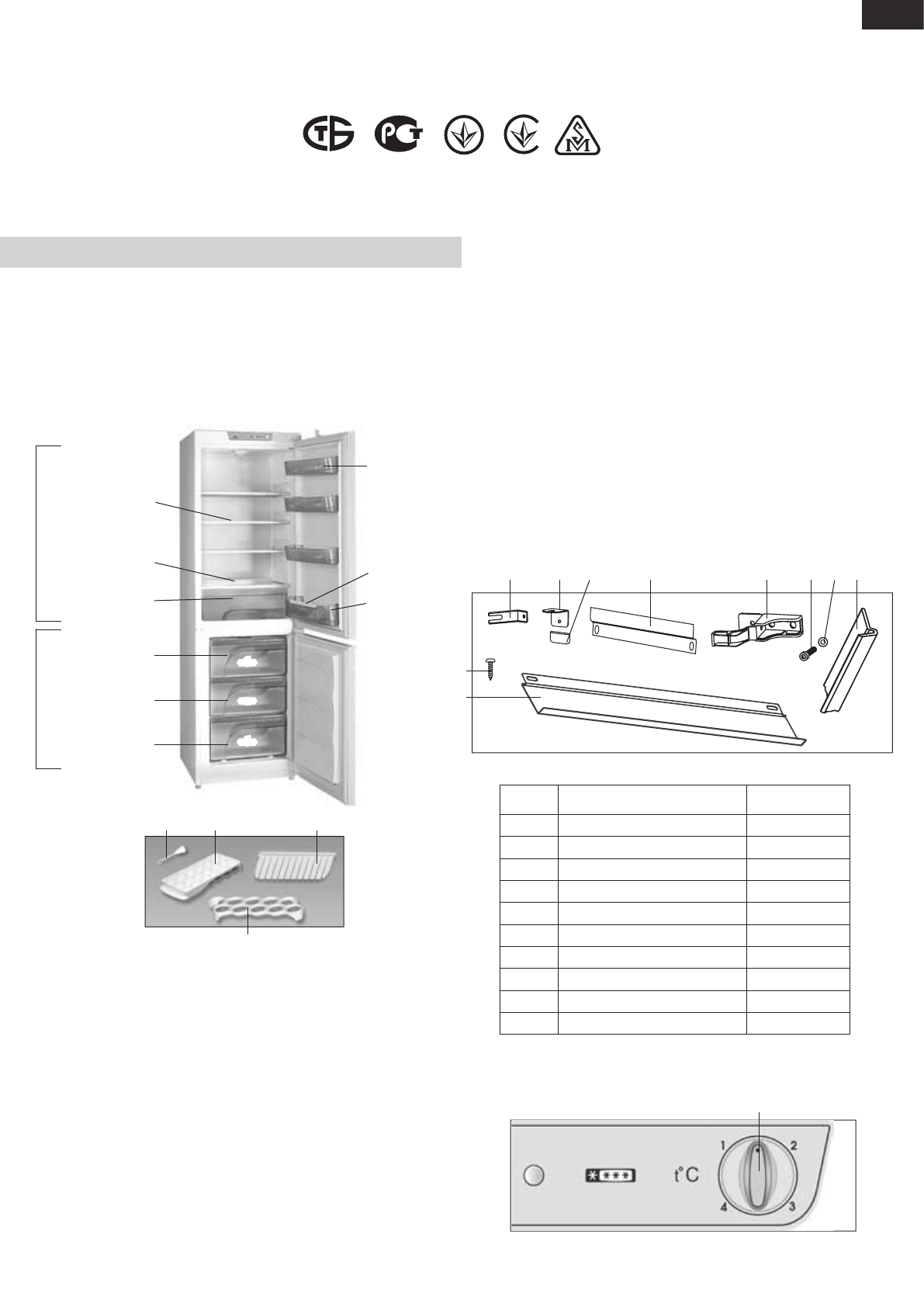

Рисунок 1 — Холодильник и комплектующие изделия

ручка терморегулятора

Рисунок 3 — Регулировка температуры

Сертификат соответствия изделий выдан БЕЛЛИС (ул. Красная, 7, 220029, г. Минск):

№ ТС BY/112 03.03. 020 00045, срок действия с 17.05.2011 г. по 16.05.2016 г.

1.3

 В комплект поставки холодильника входят: комплекту-

ющие  изделия  (см.  рисунок  1)  и  комплект  монтажных  частей
(см. рисунок 2).

1.4

Органом  регулировки  температуры  в  холодильнике  в

соответствии с рисунком 3 является

ручка терморегулятора

которая расположена над ХК. Ручка поворачивается по часовой
стрелке и против нее и устанавливается меткой на выбранное де-
ление. Деление “1” соответствует наиболее высокой температуре
