11

KAZ

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

жарына бекіту үшін (есіктің ашылатын жағынан) кронштейннің

2  əрқайсысын  винтпен  жатық  түрде  бекітіңізде  кронштейнді

қақпақпен жабыңыз.

3.2.6

 Тоңазытқышты қарсы жарға бекіту үшін кронштейннің

4  əрқайсысын  винтпен  жиһазға  бекітіңіз.  Кронштейндердің

4  жатық  қалпы  олардын  нығайтқыштарының  босату  арқылы

реттеледі, 3.2.4 сəйкес.

3.2.7

 Тоңазытқышты жиһаз шкафының түбіне бекіту үшін:

винттарды  кронштейндерге  1  бұрап  бекітіңіз,  9  суретінде

көрсетілгендей.

3.3 ТОҢАЗЫТҚЫШТЫҢ ЕСІГІН

Ж И Һ А З   Ш К А Ф Ы Н Ы Ң   Е С І Г І М Е Н

ҚОСУ

3.3.1

  Тоңазытқышпен  жиһаздын  есік-

терін  бекітуге  монтаждық  бөлшектер

жиындығында  бар  детальдармен  жаса-

лады.

9   с у р е т і н д е   к ө р с е т і л г е н д е й ,

тоңазытқыштың  есігін  жиһаздың  есігіне

бекіту үшін:

—  ұштықты  7  бұрыштыққа  6  кигізу

керекте,  бүрыштықты  тоңазытқыштың

есігінің  жанындағы  саңылауға  орнату  ке-

рек; егер сəндік бітегіш болса оны алдын

ала суырып алуыңыз керек. Бұрыштықты

винтпен бекітіңіз;

—   е к і   в и н т п е н   ба ғ ы т т а у ш ы н ы   8

жиһаздың есігінің жоғарғы жағына бекітіңіз.

С колемі, 9 суретінде көрсетілгендей, жиһаз

шкафының жарларының жуандығымен бір-

дей болу керек плюс 20 мм. В көлемі, 9, 10

суреттерінде көрсетілгендей, бұрыштықпен

6   ба ғ ы т т а у ш ы н ы ң   8   қ о с ы н д ы с ы м е н

анықталады. Бағыттаушыны тігінен қозғап

(алдын ала бекіткіштің винттарын босатып)

бағыттаушымен бұрыштықтың ұштығының

арасына  (2±1)  мм  саңылау  қамтамасыз

ету  керек,  10  суретінде  көрсетілгендей,

есік тер  бірге  ашылғанда  сыналанып

қалмасы үшін.

БАЙҚАҢЫЗ!  Бағыттаушы  есіктің

шетіне қарағанда 90

0

 бұрышта орнаты-

лу керек.

3.3.2

Тоңазытқышпен  жиһаздын  есік-

терін  біріктіріңіз:  бүрыштықтың  бекіт-

кіштерін  босатыңыз,  бағыттаушымен

іліністіре кіргізіңіз. Бұрыштықты жиһаздың

есігіне қарата жылжытып, бағыттаушымен

тоңазытқыштың арасына (2±1) мм саңылау

қамтамасыз  ет у  к ерек,  10  суретінде

көрсетілгендей,  бағыттаушымен  тоңазытқыштың  арасында

үйкеліс пайда болмау үшін. Бегіткіш винтті тірелгенше бұрап

қатайтыңыз.

БАЙҚАҢЫЗ!  Бұрыштық  ұштықпен  жиһаздың  есігін

жапқанда  бағыттаушының  жанындаңы  шетіне  шығып

тұрмау керек.

3.3.3

  Бұрыштық  пен  бағыттаушының  ТК  есігінің  астынғы

жағына бекіту, 9, 10 суреттерінде көрсетілгендей, айналы кей-

іптеу арқылы жасалады.

3.3.4

  Есіктерді  қосқаннан  кейін  жиһаздың  есігін  реттеу

керек.  Ол  жабық  түрінде  есіктің  ашылу  жағынан  жиһаздың

жарларына  тимеу  керек  жəне  ара  қашықтығы  1  мм  болуға

тиіс.  Саңылауды  бұрыштықты  жиһаздың  есігіне  қарай  қозғау

арқылы жасайсыз.

4   Т О Ң А З Ы Т Қ Ы Ш Т Ы   І С К Е   П А Й Д А Л А Н У

4.1 БІРІНШІ ҚОСУ

Тоназытқышты электр желiсіне қосу: желілік сымның аша-

сын розеткаға салыңыз.

ТК  есігін  ашыныз.  Бірінші  қосқан  кезде,  3  суретінде

көрсетілгендей, температура реттегіш тұтқаны «3» немесе «4»

боліміне қою ұсынылады. Есікті жабыңыз.

Керек  кезде  температураны  тұтқамен  реттеп  алыныныз.

Реттегеннен кейін тоңазытқыштағы температура автоматикалық

түрде ұстанылады.

4.2 ТК АВТОМАТИКАЛЫҚ ЕРУ ЖҮЕСІ

4.2.1

  В  ТК  автоматикалык  еру  жүйесі  пайдалынады.  ТК

артқы  қабырғасында  пайда  болатын  қырау,  циклдi  жұмыс

iстейтiн  компрессордың  ажыратуынан  кейiн  ерiп  су  там-

шысына  айналады.  Еріген  судың  тамшылары,  11  суретінде

көрсетілгендей,  тартпаның  саңылауы  арқылы  түтікпен  ағып

компрессордың  үстіндегі  ыдысқа  жиналадыда  буланады.

Тартпаны  саңылауына,  агызу  жүйесі  бітеліп  қалмасы  үшін,

ерш қондырылады.

4.2.2

  Тартпаның  тазалығын  жəне  онда  судын  бар  жоғын

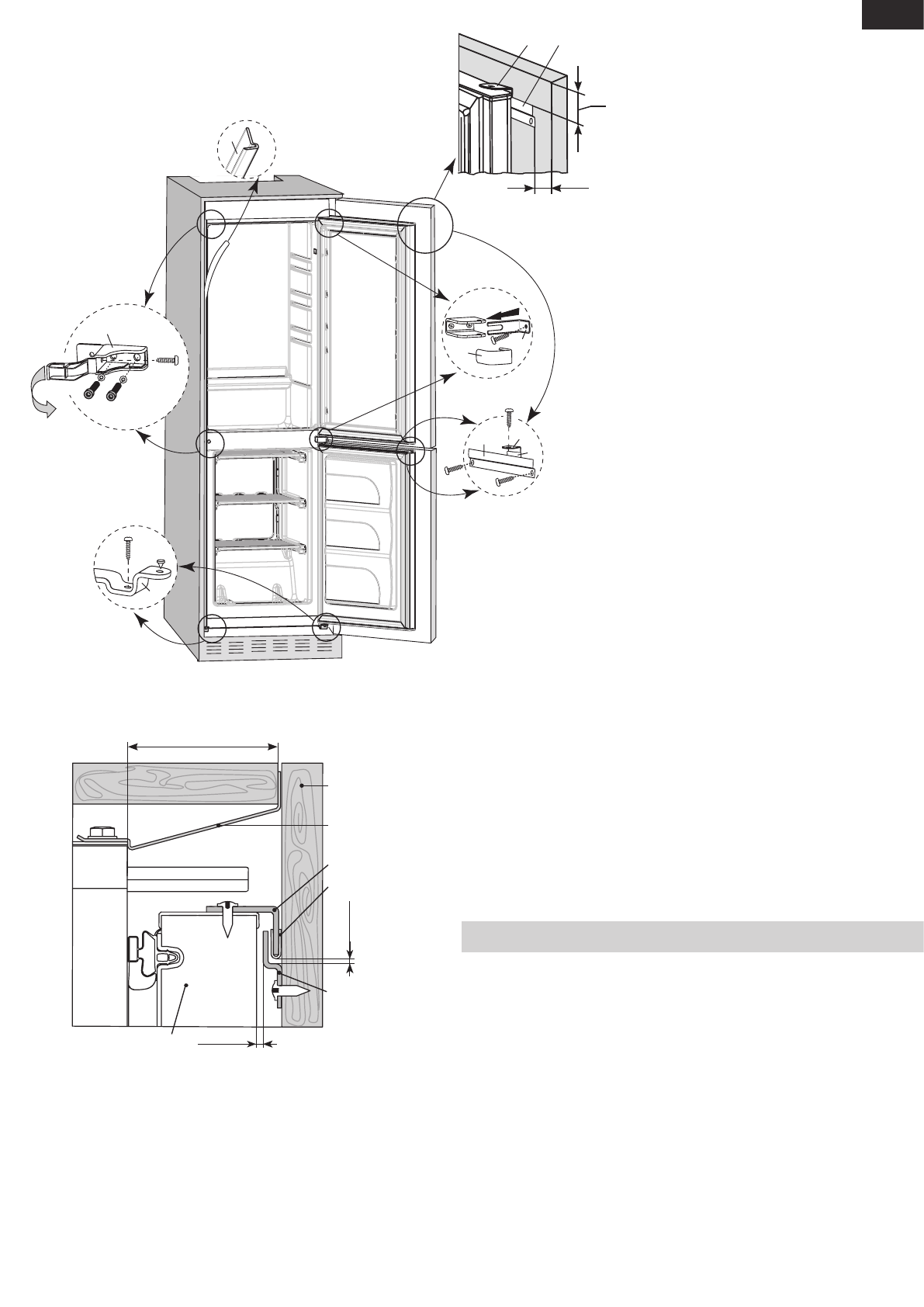

9 сурет – Тоңазытқышты жиһазға бекіту схемасы

3

2

5

4

6

8

7

1

С

В

6

8

10 сурет – Тоңазытқышпен жиһаздың есігін бекіту схемасы

бағыттаушы

бүрыштық

күнқағар

ұштық

тоңазытқыш есігі

жиһаз есігі

(2±1)мм

( 2±1

)мм

63 мм
