3.2.2

Для крепления холодильника к мебели используются

соединительные  детали  из  комплекта  монтажных  частей  в  со-
ответствии с рисунком 2.

3.2.3

 Установить кронштейны 2 в соответствии с рисунком 9,

предварительно вынув декоративные заглушки из отверстий хо-
лодильника. Закрепить кронштейны двумя винтами с шайбами.

3.2.4

  Установить  кронштейны 4,  предварительно  сняв  де-

коративную  накладку 5  с  холодильника  и
открутив правый винт, чтобы задвинуть под
данный винт в направлении стрелки крон-
штейн 4.  Затем  винт  завернуть  до  упора.
Установить декоративную накладку.

ВНИМАНИЕ!  Расстояние  от  шкафа

холодильника  до  выступа  козырька

в  соответствии  с  рисунком  10  должно

быть выдержано по всей высоте холо-

дильника.  Для  обеспечения  плотного

закрывания двери холодильника дан-

ное расстояние должно быть 63 мм.

3.2.5

 Придвинуть холодильник к боко-

вой стенке шкафа мебели, чтобы профиль
декоративный плотно прилегал к ней.

Для  крепления  холодильника  к  боко-

вой  стенке  мебели  (со  стороны  открыва-
ния  двери)  следует  прикрепить  винтом  в
горизонтальном  направлении  каждый  из
кронштейнов 2 в соответствии с рисунком 9
и прикрыть кронштейн крышкой.

3.2.6

Для  крепления  холодильника  к

противоположной  стенке  шкафа  необхо-
димо зафиксировать каждый из кронштей-
нов  4  винтом  к  мебели.  Горизонтальное
положение  кронштейнов 4  регулируется
ослаблением  их  крепежа  в  соответствии
с 3.2.4.

3.2.7

  Закрепить  холодильник  ко  дну

шкафа  мебели:  завернуть  винты  в  крон-
штейны 1 в соответствии с рисунком 9.

3.3 СОЕДИНЕНИЕ ДВЕРЕЙ ХОЛОДИЛЬ-

НИКА С ДВЕРЯМИ МЕБЕЛЬНОГО ШКАФА

3.3.1

Крепление дверей холодильника

и мебели между собой производится дета-
лями комплекта монтажных частей.

Для крепления двери холодильника к

двери мебели в соответствии с рисунком 9
необходимо:

— надеть наконечник 7 на уголок 6, установить уголок на от-

верстие в торце двери холодильника, предварительно вынув де-
коративную заглушку (при наличии). Закрепить уголок винтом;

—  закрепить  двумя  винтами  направляющую  8  на  верхней

части открытой двери мебели. Размер С в соответствии с рисун-
ком 9 должен быть равным толщине стенки мебельного шкафа
плюс 20 мм.  Размер  В  определяется  соединением  уголка 6  с
направляющей 8  в  соответствии  с  рисунками 9,  10.  Смещая
направляющую по вертикали (предварительно ослабив винты
крепления), следует обеспечить зазор (2±1) мм между направ-
ляющей и наконечником уголка в соответствии с рисунком 10 для
исключения заклинивания дверей при совместном открывании.
Завернуть винты крепления направляющей до упора.

ВНИМАНИЕ! Направляющая должна быть установлена

под углом 90

0

 к краю двери.

3.3.2

Соединить  двери  холодильника  и  мебели:  ослабить

крепление  уголка,  ввести  его  в  зацепление  с  направляющей.
Смещая  уголок  в  направлении  к  двери  мебели,  следует  обе-
спечить  зазор  (2±1)  мм  между  направляющей  и  дверью  хо-
лодильника  в  соответствии  с  рисунком 10,  чтобы  исключить
трение  направляющей  о  дверь  холодильника.  Завернуть  винт
крепления уголка до упора.

ВНИМАНИЕ!  Уголок  с  наконечником  не  должен  вы-

ступать  за  боковой  край  направляющей  при  закрытой

двери мебели.

3.3.3

  Крепление  уголка  и  направляющей  на  нижнюю  часть

двери ХК производится в соответствии с рисунками 9, 10 в зер-
кальном отображении.

3.3.4

 После соединения дверей необходимо отрегулировать

дверь  мебели,  чтобы  она  в  закрытом  положении  не  касалась
стенки мебели со стороны открывания и была на расстоянии не
менее  1  мм  от  нее.  Зазор  обеспечить  смещением  уголка  в  на-
правлении к двери мебели.

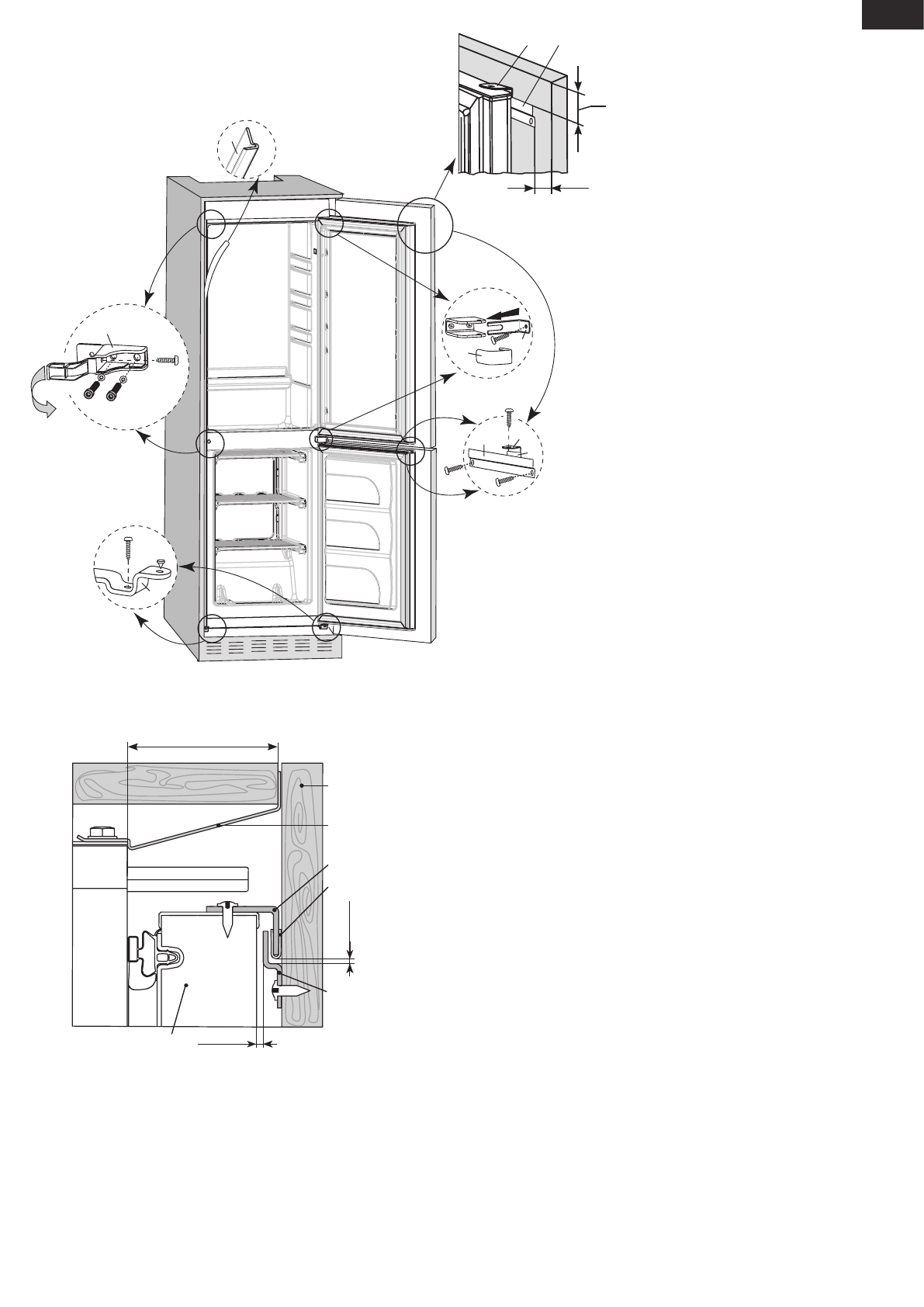

Рисунок 9 - Схема крепления холодильника к мебели

Рисунок 10 - Схема крепления дверей холодильника и мебели

направляющая

уголок

козырек

наконечник

дверь холодильника

дверь мебели

(2±1)мм

( 2±1

)мм

63 мм
