Додаток

ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК  ВБУДОВУВАНИЙ

РБ01

020

003

1003

003

ХМ-4307-ХХХ

1   О П И С   Х О Л О Д И Л Ь Н И К А

1.1

  Холодильник-морозильник  вбудовуваний  (далі  —  хо-

лодильник) призначений для заморожування і тривалого збе-
рігання заморожених продуктів, приготування харчового льоду
в морозильній камері (далі — МК); для охолодження і коротко-
часного зберігання харчових продуктів, напоїв, овочів і фруктів
в  ХК;  для  охолодження  і  зберігання  свіжості  овочів,  фруктів,
морепродуктів  у  камері  для  зберігання  свіжих  продуктів  (далі
— ХК) відповідно з рисунком 1.

переміщенню встановлюваних ємкостей.

1.6

 Для виймання з ХК посудини для овочів або фруктів (при

обмеженні відкриття дверей холодильника на кут не більше ніж
на 90

0

) відповідно з рисунком 5 слід:

— посудину висунути на себе до упору у відкриті двері ХК;
— повернути її у бік відкриття дверей і дістати з холодильника.

1.7

 Корзини МК мають ручку на передній панелі для зруч-

ності при завантаженні і вивантаженні продуктів, а також ручки
на бічних поверхнях (окрім нижньої корзини) для переміщення
поза холодильником відповідно з рисунком 6.

ручка терморегулятора

Рисунок 3 — Регулювання температури

I  — морозильна камера (МК):
«а» — зона заморожування та зберігання;
«б» — зона зберігання;
II — камера для зберігання свіжих продуктів (ХК)

корзина (нижня)

корзина

посудина (для
овочів або фруктів)

полиця-скло
(нижня)

 полиця-скло

обмежувач

бар’єр-полиця

бар’єр

вкладиш для яєць

йорж форма для льоду обмежувач

корзина

I

II

Рисунок 2 — Комплект монтажних частин

1

2

3

5

4

6

7

8 9 10

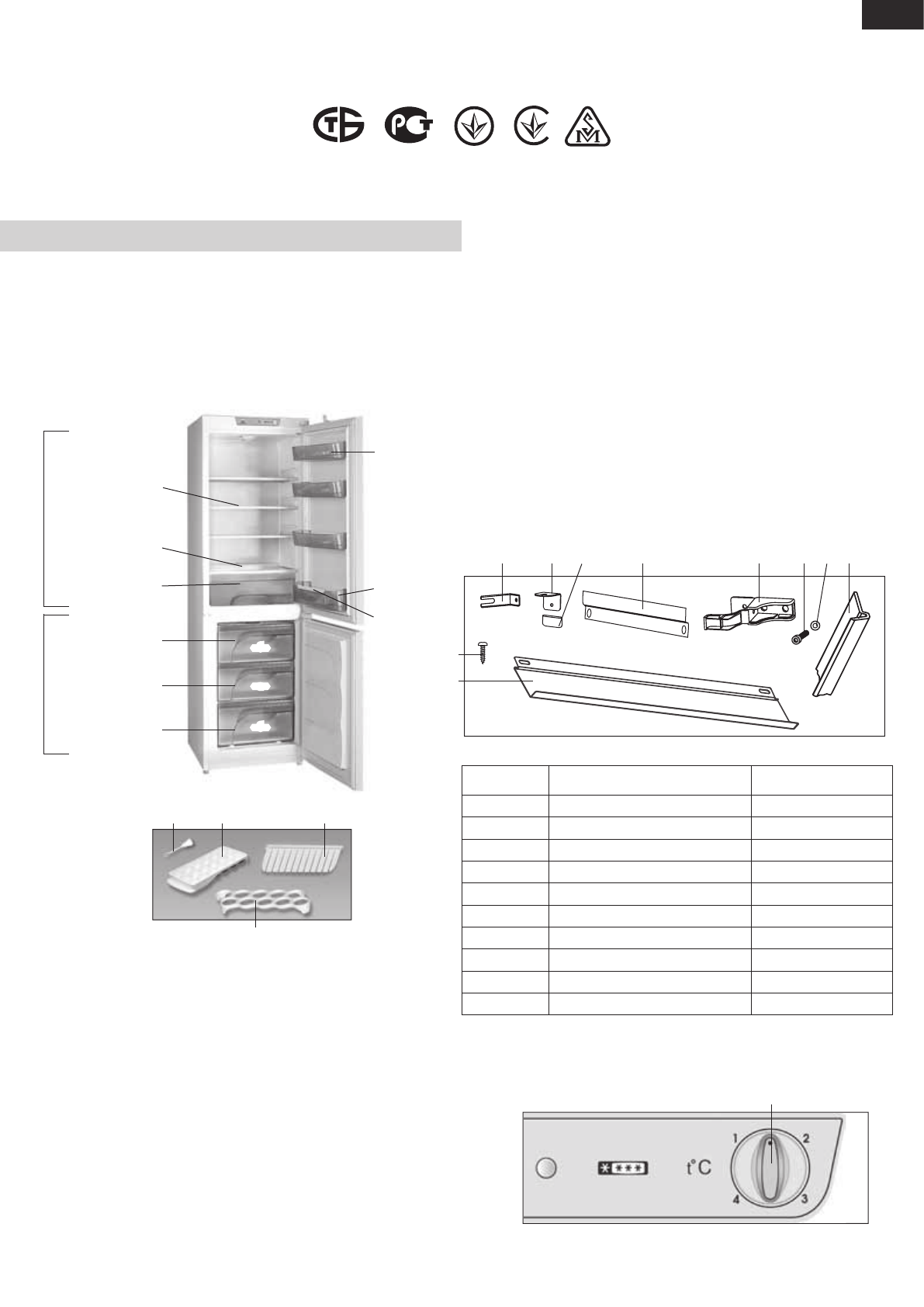

Рисунок 1- Холодильник і комплектуючі вироби

Позиція

 на рис. 2

Найменування

Кількість для

холодильника, шт.

1

Козирок

1

2

Гвинт

15

3

Кронштейн

2

4

Куточок

3

5

Наконечник

3

6

Напрямна

3

7

Кронштейн

2

8

Гвинт М6-6gx16.58.0112

4

9

Шайба

4

10

Профіль декоративний

1

«а»

«б»

«б»

Сертифікат відповідності виробів виданий БЕЛЛИС (вул. Червона, 7, 220029, м. Мінськ):

№ ТС BY/112 03.03. 020 00045, термін дії з 17.05.2011 р. по 16.05.2016 р.

1.2

 Експлуатувати холодильник необхідно при температурі

навколишнього середовища від плюс 10

0

С до плюс 32

0

С.

1.3

 В комплект постачання холодильника входять: комплек-

туючі  вироби  (див.  рисунок  1)  і  комплект  монтажних  частин
(див. рисунок 2).

1.4

 Органом регулювання температури в холодильнику від-

повідно з рисунком 3 є ручку терморегулятора, яка розташована
над ХК. Ручка повертається за годинниковою стрілкою і проти неї і
встановлюється точно на вибрані поділки. Поділка “1” відповідає
найбільш високій температурі (найменше охолодження) в каме-
рі, поділка “4” — найбільш низькій (найбільше охолодження).

1.5

 В ємкості (нижній) встановлений обмежувач відповідно

до  рисунків  1,  4.  Обмежувач  передбачений  для  запобігання
