DİQQƏT! Soyuducu ilə şkafın arasında məsafə şəkil 10-a

uyğun olaraq örtüyün çıxıntısına qədər soyuducunun bütün

hündürlüyünə görə bərabər olmalıdır. Soyuducunun qapısının

sıx bağlamasının təmin edilməsi üçün bu məsafə 63 millimetr

olmalıdır.

3.2.5

  Soyuducunu  mebel  şkafının  yan  divarına  çəkmək

lazımdır ki, dekorativ profil ona kip yanaşsın.

Soyuducunun  mebelin  (qapının  açılması  tərəfindən)  yan

divarına bərkidilməsi üçün kronşteynlər 2-dən hər birini şəkil  9-a

uyğun olaraq horizontal istiqamətdə vintlə bərkitmək və kronşteyni

qapaqla örtmək lazımdır.

3.2.6

 Soyuducunun şkafın əks divarına

b ə r k i d i l m ə s i   ü ç ü n   k r o n ş t e y n   4 - ü n   h ə r

birini  vintlə  mebelə  bərkitmək  lazımdır.

Kronşteyn 4-ün horizontal vəziyyəti 3.2.4-cü

bəndə uyğun olaraq onların bərkidilməsinin

zəiflədilməsiylə tənzim edilir.

3.2.7

  Soyuducunu  mebel    şkafının

dibinə  bərkitmək:  şəkil  9-a  uyğun  olaraq

kronşteynlər 1- in vintlərini bağlamaq.

3 . 3   S O Y U D U C U N U N   Q A P I L A R I -

NIN  MEBEL  ŞKAFININ  QAPILARI  İLƏ

BİRLƏŞDİRİLMƏSİ

3 . 3 . 1

S o y u d u c u n u n   v ə   m e b e l i n

qapılarının  bərkidilməsi  onların  arasında

montaj hissələri dəstinin detallarıyla  həyata

keçirilir.

Şəkil  9-a  uyğun  olaraq  soyuducunun

qapısını  mebelin  qapısına  bərkitmək  üçün

aşağıdakıları etmək lazımdır:

—  sonluq  7-ni    künc  6-ya  taxmaq,

əvvəlcədən dekorativ tıxacı çıxararaq küncü

soyuducunun  qapısının  qırağında  dəliyə

quraşdırmaq  (olduğu  halda).  Küncü  vintlə

bərkitmək;

—   m e b e l i n   a ç ı q   q a p ı s ı n ı n   y u x a r ı

hissəsində  iki  vintlə  istiqamətləndirici  8-i

bərkitmək.  Ölçü  C  şəkil  9-a  uyğun  olar-

aq  mebel  şkafının  divarının  qalınlığına

ü s t ə   g ə l   2 0   m i l l i m e t r   ö l ç ü y ə   b ə r a b ə r

olmalıdır.  Ölçü  B  şəkil  9,  10-a  uyğun  ol-

araq  künc  6-nın  istiqamətləndirici  8  ilə

birləşməsiylə təyin edilir. Birgə açılma zamanı

qapıların  ilişməsinin  qarşısını  almaq  üçün

istiqamətləndiricini  vertikal  üzrə  apararaq

(əvvəlcədən  vintləri  zəiflədərək)  şəkil  10-a

uyğun olaraq istiqamətləndirici və küncün ucu

arasında məsafə (2±1) mm qoymaq lazımdır.

Istiqamətləndiricinin  vintlərini  sonadək

bağlamaq.

DİQQƏT! Istiqamətləndiricinin qapının

kınarına 90

0

 dərəcədə quraşdırılmalıdır.

3.3.2

 Soyuducunun və mebelin qapılarını birləşdirmək: küncü

bərkidilməsini zəiflətmək, onu istiqamətləndirici  ilişdirmək. Küncü

yerini  mebelin  qapısına  tərəf  dəyişərək,  şəkil  10-a  uyğun  olaraq

istiqamətləndirici və soyuducunun qapısı  arasında məsafə (2±1)

mm qoymaq lazımdır ki, istiqamətləndirici soyuducunun qapısına

dəyməsin. Küncün vintlərini sonadək bağlamaq.

DİQQƏT!  Sonluqlu  künc  mebelin  qapısının  bağlı  olması

zamanı istiqamətləndiricinin yan xəttindən çıxmamalıdır.

3.3.3

 Küncün və istiqamətləndiricinin SK-nin aşağı hissəsinə

bərkidilməsi  şəkil  9,  10-a  uyğun  olaraq  güzgünün  əksinə

quraşdırılır.

3.3.4

  Qapıların  birləşdirilməsindən  sonra  mebelin  qapısını

elə tənzimləmək lazımdır ki, o bağlı vəziyyətdə açılma tərəfindən

mebelin  divarına  toxunmasın  və  ondan  ən  azı  1  mm    məsafədə

olsun.  Küncün  yerinin  mebeli  qapısı  istiqamətində  dəyişməsi  ilə

məsafəni təmin etmək.

4   S O Y U D U C U N U N   İ S T İ S M A R I

4.1 BİRİNCİ DƏFƏ QOŞULMA

Soyuducunu elektrik şəbəkəyə qoşmaq: qidalanma şnurunun

çəngəlini rozetkaya yerləşdirmək.

SK-nin  qapısını  açmaq.  İlk  dəfə  qoşulma  zamanı  şəkil  3-ə

uyğun  olaraq  dəstəyin  işarəsini  “2”  və  ya  “3”  bölməsinin  altında

təyin etmək tövsiyyə edilir. SK-nin qapısını bağlamaq.

Gələcəkdə  dəstəyin  köməyi  ilə  temperaturu  tənzimləmək

lazımdır. Tənzimləmədən sonra soyuducuda temperatur avtomatik

dəstəklənir.

4.2 SOYUDUCU KAMERADA AVTOMATİK ƏRİMƏ SİSTEMİ

4.2.1

Soyuducu  kamerada  avtomatik  ərimə  sistemi  istifadə

olunur. Soyuducu kameranın  arxa divarinda yaranan qırov dövri

işləyən  kompressor  söndükdən  sonra  əriyir  və  su  damcılarına

çevrilir. Ərimiş qar suyu damcıları ondakı deşik vasitəsilə nova axir

və şəkil 11-ə uyğun olaraq boru vasitəsilə kompressorda boruya

düşürlər və buxarlanırlar. Nov sisteminin zibillənməsinin qarşısının

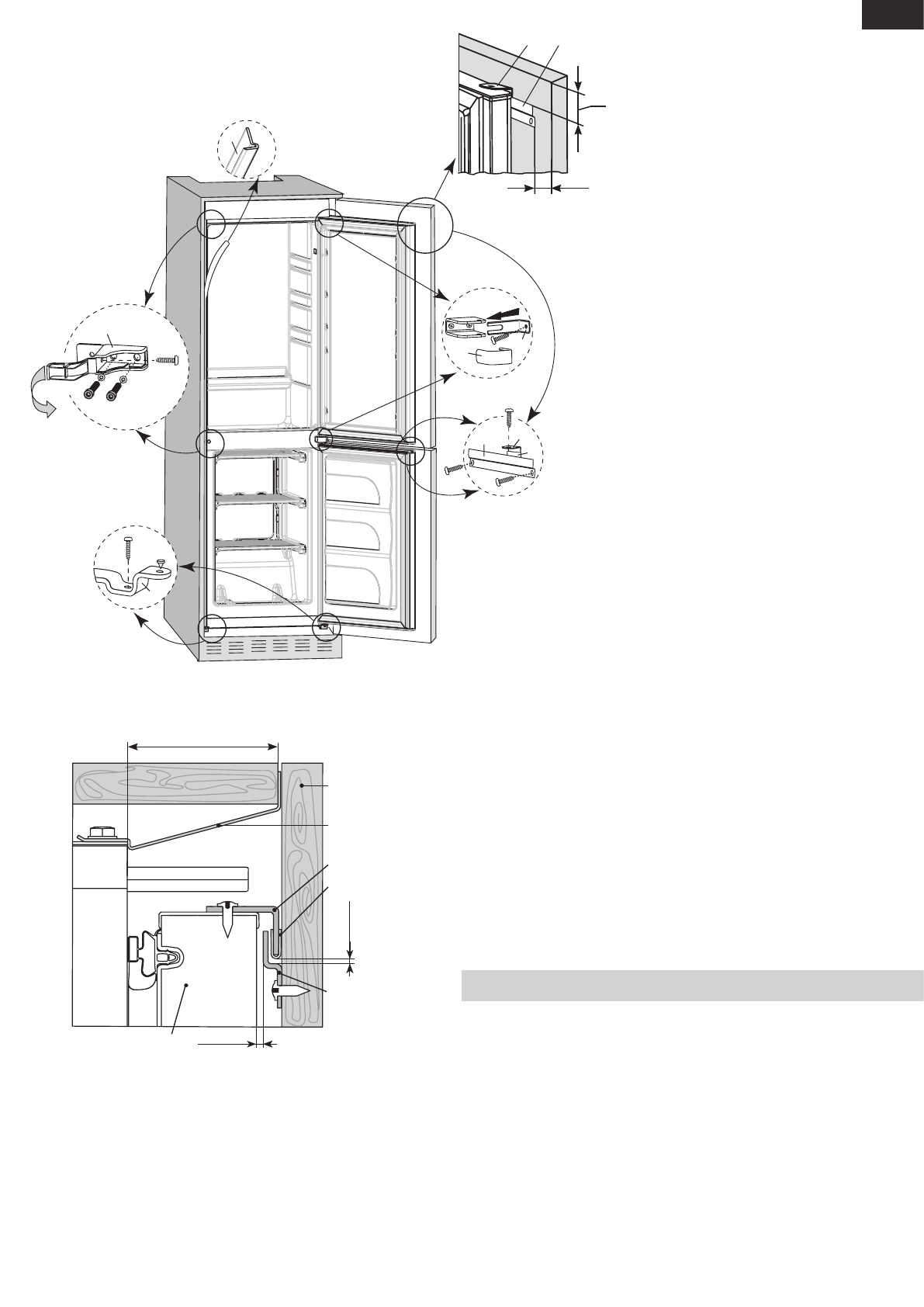

Şəkil 9 – Soyuducunun mebelə bərkidilməsi sxemi

3

2

5

4

6

8

7

1

С

В

6

8

Şəkil 10 – Soyuducunun və mebelinin qapısının bərkidilməsi sxemi

istiqamətləndirici

künc

örtük

sonluq

soyuducunun qapısı

mebelin qapısı

(2±1)мм

( 2±1

)мм

63 мм
