2   M E B E L N I   S OV U TG I C H   O ‘ R N AT I S H GA   TAY YO R LAS H

2.1

 Sovutgichni o‘rnatish uchun tavsiya etiladigan mebel turi 7

rasmida ko‘rsatilgandir (hajmi mm da berilgan).

2.2 Sovutgichni o‘rnatish uchun mo‘ljallangan mebelda doimiy

ravishda changlardan tozalanib turishi kerak bo‘lgan havo kanallari
uchun tuynuklar ko‘zda tutilishi kerak.

Mebel shkafining pastki old panelidagi tuynukka dekorativ pa-

njara o‘rnatish tavsiya etiladi.

DIQQAT! Havo kanallari va dekorativ panjara teshiklarining

eng kichik maydoni (Smin) hajmi 200 сm

2

 dan kam bo‘lmasligi

kerak, A tuynugining chuqurligi esa — 7 rasmiga muvofiq 50

mm dan kam bo‘lmasligi lozim.

Havo kanallarini yoki dekorativ panjara teshiklarini yopish, biron-

bir narsa bilan to‘sib qo‘yish

TA’QIQLANADI

.

2.3

 Sovutgichni o‘rnatishdan oldin mebel shkafining sathlarini

adilak yordamida puxtalik bilan tekislab chiqish lozim. Eshiklar xolati
oshiq-moshiqlar bilan sozlanadi. Mebel shkafining sathlari orasidagi
barcha burchaklar 90° dan iborat bo‘lishi shart.

2.4

  Sovutgich  o‘rnatiladigan  mebel  isitish  uskunalaridan  (gaz

va  elektr  plitalari,  o‘choqlar  va  isitish  radiatorlari)  50  сm  dan  kam
bo‘lmagan masofada joylashishi hamda tik quyosh nurlari yetmay-
digan bo‘lishi zarur.

3  SOVUTGICHNI  MEBELGA  O‘RNATISH  VA  JOYLASHTIRISH

3.1 SOVUTGICHNI O‘RNATISHGA TAYYORLASH

3.1.1

  Sovutgich  va  tarkibiy  qismlar  upakovka  materiallaridan

ozod  etiladi  (polietilen  xaltalar,  yelim  tasmalar,  ko‘pirtirilgan  tash-
ishlik qistirmalari).

DIQQAT! O‘rnatish qismlari to‘plamidagi bo‘g‘otni sovut-

gich upakovkasining penopolistirol tagligidan olish lozim.

3.1.2

 Mebelga o‘rnatishdan oldin sovutgich eshiklari ochiladigan

taraf aniqlab olinishi lozim bo‘ladi. Kameralar eshiklarini o‘ng tarafga
ochiladigan qilib qayta ilish mumkin. Plastmass qismlar sinishining
oldini olish uchun, eshiklarning qayta ilinishini faqatgina servis xiz-
mati  mexanigi  bajarishi  zarur  (bepul  –  kafolat  muddati  davomida
bir marotaba).

3.1.3

 Sovutgichni mebelga o‘rnatishdan oldin sovutgichning us-

tki qismiga bo‘g‘ot (o‘rnatish qismlari to‘planmasidan) o‘rnatiladi:

— 8 rasmiga muvofiq ikki bolt burab chiqariladi, bo‘g‘ot o‘rna-

tiladi va chetlaridan ikki bolt bilan mahkamlanadi;

— bo‘g‘ot eshik ochiladigan tarafga mebel shkafining devoriga

zich taqab suriladi va boltlar burab qotiriladi.

3.1.4

  3-dekorativ  profil  9  rasmiga  muvofiq  yopishqoq  qatla-

mning  himoya  qistirmasi  olib  tashlangan  xolda  sovutgichning  yon
sathiga eshik ochilish tarafidan yopishtiriladi. Zarur bo‘lsa profil mebel
balandligiga mos ravishda qisqartiriladi.

3.2 SOVUTGICHNI MEBELGA O‘RNATISH VA JOYLASHTIRISH

3.2.1

 Sovutgich mebel ichidagi bo‘shliqqa o‘rnatiladi.

DIQQAT! Sovutgichni mebel ichiga surib kirgizayotganda

quvvat yetkazish shnurini qisib qo‘ymang.

Bo‘g‘otning  to‘g‘ri  o‘rnatilganini  tekshiring:  bo‘g‘ot  mebel

shkafiga zich taqalib turishi kerak.

3.2.2

  Sovutgichni  mebelga  mahkamlash  uchun  2  rasmiga

muvofiq o‘rnatish qismlari to‘planmasidagi biriktiruvchi qismlardan
foydalaniladi.

3.2.3

 Sovutgichning teshiklaridan dekorativ tiqinlar olib tashl-

anib, 9 rasmiga muvofiq 2-kronshteynlar o‘rnatiladi. Kronshteynlar
shaybali ikki burama mix bilan qotiriladi.

3.2.4

 Sovutgichdan 5-dekorativ qoplama yechiladi va o‘ng taraf-

dagi burama mix ostiga chiziqcha yo‘nalishi bo‘yicha 4-kronshteynni
surib kirgizish uchun ushbu mix burab yechiladi va 4-kronshteynlar
o‘rnatiladi. So‘ngra burama mix oxirigacha taqab buraladi. Dekorativ
qoplama o‘rnatiladi.

DIQQAT! Sovutgich shkafidan bo‘g‘otning turtib chiqqan

joyigacha bo‘lgan masofaga 10 rasmiga muvofiq sovutgich-

ning  butun  balandligi  bo‘yicha  rioya  etilish  lozim.  Sovutgich

eshigining  zich  yopilishini  ta’minlash  uchun  mazkur  masofa

63 mm bo‘lishi kerak.

3.2.5

 Dekorativ profil mebel shkafining yon devoriga zich yopi-

shib turishi uchun sovutgich ushbu devorga qarab suriladi.

Sovutgichni mebelning yon devoriga (oshik ochilishi tarafidan)

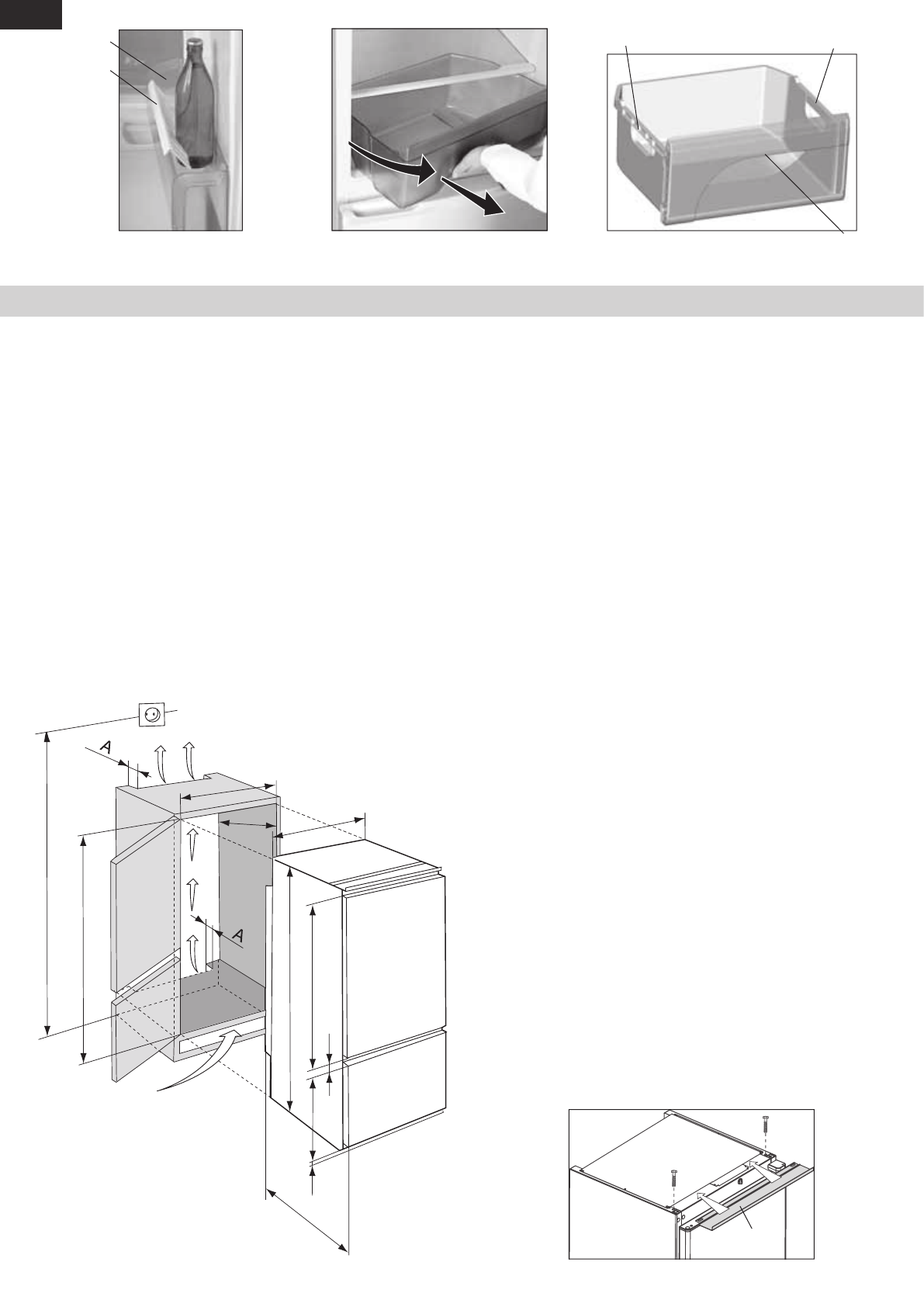

7 rasmi – Sovutgichni mebelga o‘rnatish chizmasi

560

+10

1785

+10

min

min

min

570

540

1780

920

30

748

29

560

S

 2100 max

S

8 rasmi – Bo‘g‘otni o‘rnatish

bo‘g‘ot

ushlagich

cheklagich

to‘siq

4 rasmi - Cheklagich

5 rasmi – Idishni sovutgichdan chiqarib olish

6 rasmi - Savat

ushlagich

ushlagich
