1.7

Корзины МК имеют ручку на передней панели для удоб-

ства при загрузке и выгрузке продуктов, а также ручки на боковых
поверхностях  (кроме  нижней  корзины)  для  перемещения  вне
холодильника в соответствии с рисунком 6.

2   П О Д Г О Т О В К А   М Е Б Е Л И   К   В С Т Р А И В А Н И Ю

Х О Л О Д И Л Ь Н И К А

2.1

 Рекомендуемый вариант мебели для встраивания холо-

дильника указан на рисунке 7 (размеры даны в миллиметрах).

2.2

 В мебели, предназначенной для встраивания холодиль-

ника,  должны  быть  предусмотрены  проемы  для  воздушных
каналов, которые необходимо регулярно очищать от пыли.

В  проем  на  нижней  лицевой  панели  мебельного  шкафа

рекомендуется установить декоративную решетку.

ВНИМАНИЕ! Минимальная площадь (S

min

) воздушных

каналов и отверстий декоративной решетки должна быть

не менее 200 см

2

, а глубина проема А — не менее 50 мм в

соответствии с рисунком 7.

ЗАПРЕЩАЕТСЯ

 закрывать, заставлять чем-либо воздушные

каналы или отверстия декоративной решетки.

2.3

 Перед встраиванием холодильника следует произвести

тщательное  выравнивание  поверхностей  мебельного  шкафа  с
помощью уровня. Положение дверей отрегулировать дверными
петлями.  Все  углы  между  поверхностями  мебельного  шкафа
должны составлять 90

0

.

2.4

 Мебель, в которую встраивается холодильник, должна

находиться  на  расстоянии  не  менее  50  см  от  нагревательных
приборов (газовых и электрических плит, печей и радиаторов
отопления) и быть недоступной для прямых солнечных лучей.

3   У С Т А Н О В К А   И   В С Т Р А И В А Н И Е

Х О Л О Д И Л Ь Н И К А   В   М Е Б Е Л Ь

3.1 ПОДГОТОВКА ХОЛОДИЛЬНИКА К УСТАНОВКЕ

3.1.1

  Освободить  холодильник  и  комплектующие  от  упа-

ковочных материалов (полиэтиленовых пакетов, липких лент,
вспененных транспортировочных прокладок).

ВНИМАНИЕ! Козырек из комплекта монтажных частей

необходимо достать из пенополистирольного дна упаковки

холодильника.

3.1.2

  Перед  установкой  в  мебель  следует  определить  сто-

рону  открывания  дверей  холодильника.  Двери  камер  можно
перенавесить на правостороннее открывание. Чтобы исключить
поломку  пластмассовых  деталей,  перенавеску  дверей  должен
выполнять только механик сервисной службы (бесплатно – один
раз в гарантийный период).

3.1.3

 Перед установкой холодильника в мебель установить

козырек  (из  комплекта  монтажных  частей)  на  крышку  холо-
дильника:

— вывернуть два болта в соответствии с рисунком 8, устано-

вить козырек и зафиксировать его двумя болтами по краям;

—  сместить  козырек  в  сторону  открывания  двери,  чтобы  он

плотно прилегал к стенке мебельного шкафа, и завернуть болты.

3.1.4

 Профиль декоративный 3 в соответствии с рисунком 9

приклеить, сняв защитную прокладку липкого слоя, на боковую
поверхность холодильника со стороны открывания двери. При
необходимости профиль следует укоротить по высоте мебели.

3.2  УСТАНОВКА  И  ВСТРАИВАНИЕ  ХОЛОДИЛЬНИКА  В

МЕБЕЛЬ

3.2.1

 Установить холодильник в мебель через проем.

ВНИМАНИЕ!  При  задвигании  холодильника  в  мебель

не защемите шнур питания.

Проверить правильность установки козырька: козырек дол-

жен плотно прилегать к шкафу мебели.

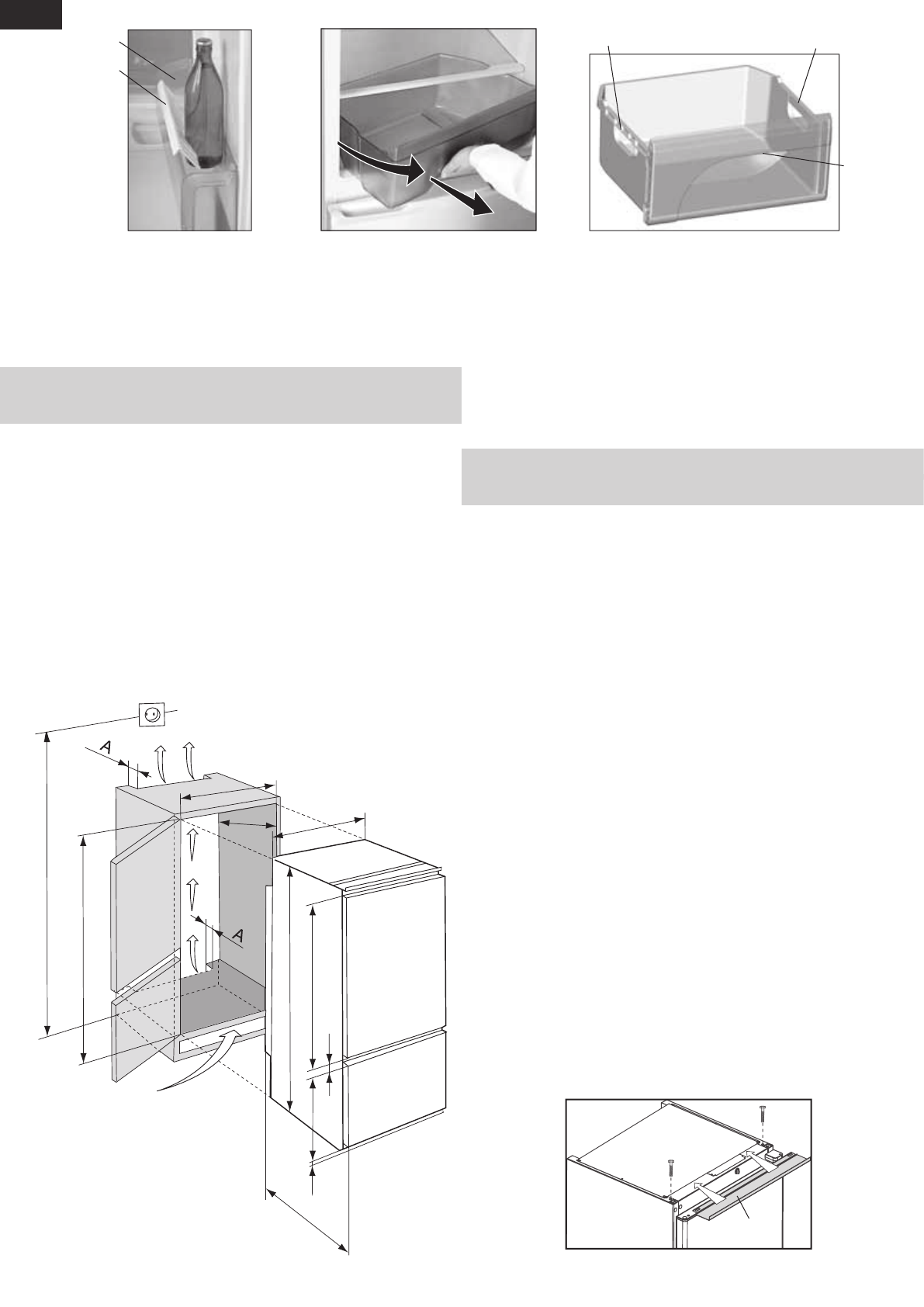

Рисунок 7 - Схема установки холодильника в мебель

560

+10

1785

+10

min

min

min

570

540

1780

920

30

748

29

560

S

 2100 max

S

Рисунок 8 - Установка козырька

Козырек

ручка

ручка

ручка

ограничитель

барьер

Рисунок 4 - Ограничитель

Рисунок 5 - Извлечение  сосуда из ХК

Рисунок 6 - Корзина
