2   S O Y U D U C U N U N   Y E R L Ə Ş D İ R İ L M Ə S İ
      Ü Ç Ü N   M E B E L İ N   H A Z I R L A N M A S I

2.1

 Soyuducunun yeriləşdirilməsi üçün mebelin məsləhət görülən

variantı şəkil 7-də (ölçülər millimetrdə verilib) göstərilmişdir.

2.2

  Soyuducunun  yerləşdirilməsi  üçün  nəzərdə  tutulmuş

mebeldə hava kanalları üçün oyuqlar nəzərdə tutulmalıdır ki, onları,

daim tozdan təmizləmək lazımdır.

Mebel  şkafının  alt  üz  panelində  oyuğa  dekorativ  barmaqlıq

qurmaq tövsiyə edilir.

DİQQƏT! Hava kanallarının (Smin) və dekorativ barmaqlığın

dəliklərinin minimal sahəsi 200 сm

2

, A oyuğunun dərinliyi isə

şəkil 7-ə uyğun olaraq 50 millimetrdən az olmamalıdır.

Hava  kanallarının  və  dekorativ  barmaqlığın  dəliklərini

bağlamaq, qarşısına əşya qoymaq

QADAĞAN EDİLİR

.

2.3

  Soyuducunun  yerləşdirməsindən  əvvəl  səviyyə  ölçənin

köməyi  ilə  mebel  şkafının  səthlərini  dəqiq  bərabərləşdirmək

lazımdır.  Qapıların  vəziyyətini  qapı  ilmələriylə  nizama  salmaq

lazımdır. Mebel şkafının səthləri arasında bütün künclər 90

0

 təşkil

etməlidir.

2.4

  Soyuducunun  qoyulduğu  mebel  qızdırıcı  cihazlardan  ən

azı  50  сm  məsafədə  (qaz  və  elektrik  plitələri,  sobalar  və  istilik

sisteminin  radiatorları)  olmalıdır  və  birbaşa  günəş  şüaları  üçün

əlçatmaz olmalıdır.

3   S O Y U D U C U N U N   M E B E L Ə   Q U R A Ş D I R M A S I
      V Ə   Y E R L Ə Ş D İ R I L M Ə S İ

3.1 SOYUDUCUNUN QURAŞDIRILMAYA HAZIRLANMASI

3.1.1

  Soyuducunu  və  komplektləşdirənləri  qablaşdırma

materiallarından azad etmək (polietilen paketlər, yapışqan lentlər,

köpükləndirilmiş nəqledici üzləmələr).

DİQQƏT!  Montaj  hissələri  dəstindən  örtüyü  soyuduc-

unun  qablaşdırmasının  penopolistirol  dibindən  çıxartmaq

lazımdır.

3.1.2

 Mebelə quraşdırılmadan əvvəl soyuducunun qapılarının

açılması tərəfini müəyyən etmək lazımdır. Kameraların qapıları sağ

tərəfə açdırmaq. Plastik detalların sınmamasının qarşısını almaq

üçün qapıların yenidən taxılmasını yalnız servis xidmətinin (zəmanət

dövründə bir dəfə - pulsuz ) mexaniki yerinə yetirməlidir.

3.1.3

 Soyuducunun mebelə quraşdırılmasından əvvəl soyudu-

cunun qapağına örtüyü(montaj hissələrinin dəstindən) quraşdırmaq

lazımdır:

—  Şəkil  8-ə  müvafiq  olaraq  iki  boltu  çıxarmaq,  örtüyü

quraşdırmaq və onu yanlarda iki boltla quraşdırmaq;

—  örtüyü  qapının  açıldığı  tərəfə  çəkmək  lazımdır  ki,  mebel

dolabının divarına sıx dayansın və boltu bağlamaq.

3.1.4

  Yapışqan  qatın  qoruyucu  üzlüyünü  çıxarıb  dekorativ

profil 3-ü şəkil 9-a uyğun olaraq, qapının açılması tərəfindən soy-

uducunun yan səthinə yapışdırmaq. Zəruri olduqda profili mebelin

hündürlüyünə görə qısaltmaq lazımdır.

3.2  SOYUDUCUNUN  MEBELƏ  QURAŞDIRILMASI  Və

YERLƏŞDİRİLMƏSİ

3.2.1

 Soyuducunu oyuq vasitəsilə mebelə quraşdırmaq.

DİQQƏT! Soyuducunun mebelə salınması zamanı qidala-

nma şnurunu əzməyin.

Örtüyün  quraşdırılmasının  düzgünlüyünü  yoxlamaq:  örtük

mebelin şkafına kip yapışmalıdır.

3.2.2

Soyuducunun mebelə bərkidilməsi üçün şəkil 2-ə uyğun ol-

araq montaj hissələri dəstindən birləşdirici detallar istifadə olunur.

3.2.3

 Əvvəlcədən soyuducunun dəliklərindən dekorativ tıxacları

çıxararaq  şəkil  9-a  uyğun  olaraq  kronşteynlər  2-ni  quraşdırmaq.

Kronşteynləri şaybalarla iki vintlə bərkitmək.

3.2.4

 Əvvəlcədən soyuducudan 5 dekorativ örtüyü çıxararaq

və sağ vinti kronşteyn 4 oxu istiqamətində bu vintin altına salmaq

üçün  burub  açaraq  oxa  tərəf  bu  vintin  altında  kronşteynlər  4-ü

quraşdırmaq.  Sonra  vinti  axıra  kimi  bağlamaq.  Dekorativ  örtüyü

qurmaq.

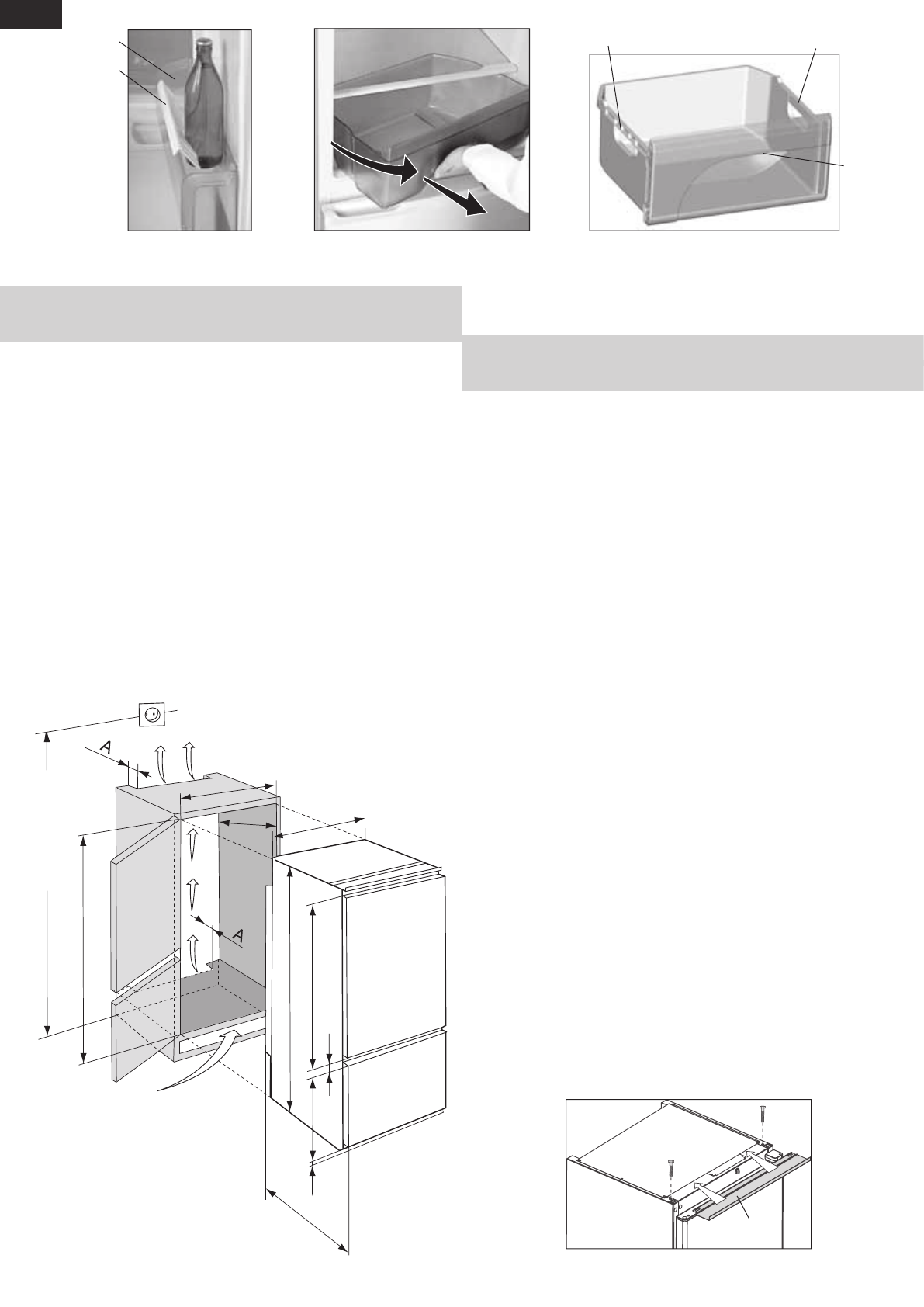

Şəkil 7 – Soyuducunun mebelə quraşdırılması sxemi

560

+10

1785

+10

min

min

min

570

540

1780

920

30

748

29

560

S

 2100 max

S

Şəkil 8 – Örtüyün quraşdırılması

Örtük

dəstək

dəstək

dəstək

məhdudlaşdırıcı

baryer

Şəkil 4 – Məhdudlaşdırıcı

Şəkil 5 – Qabın soyuducudan çıxarılması

Şəkil 6 – Səbət
