УВАГА! Відстань від шафи холодильника до виступу ко-

зирка відповідно з рисунком 10 має бути витримана по всій

висоті холодильника. Для забезпечення щільного закриван-

ня дверей холодильника дана відстань має бути 63 мм.

3.2.5

Присунути холодильник до бічної стінки шафи меблів,

щоб  профіль  декоративний  щільно  прилягав  до  неї.  Для  крі-
плення холодильника до бічної стінки меблів (з боку відкриття
дверей)  слід  прикріпити  гвинтом  в  горизонтальному  напрямі
кожен  з  кронштейнів  2  відповідно  з  рисунком  9  і  прикрити
кронштейн кришкою.

3.2.6

  Для  кріплення  холодильника

до  протилежної  стінки  шафи  необхідно
зафіксувати  кожен  з  кронштейнів  4  гвин-
том  до  меблів.  Горизонтальне  положення
кронштейнів  4  регулюється  ослабленням
їх кріплення відповідно до 3.2.4.

3.2.7

  Закріпити  холодильник  до  дна

шафи меблів: закрутити гвинти в кронштей-
ни 1 відповідно з рисунком 9.

3.3  З’ЄДНАННЯ ДВЕРЕЙ ХОЛОДИЛЬ-

НИКА З ДВЕРИМА МЕБЛЕВОЇ ШАФИ

3.3.1

 Кріплення дверей холодильника

і меблів між собою здійснюється деталями
комплекту монтажних частин.

Для  кріплення  дверей  холодильника

до  дверей  меблів  відповідно  з  рисунком
9 необхідно:

—  надіти  наконечник  7  на  кутик  6,

встановити  кутик  на  отвір  в  торці  дверей
холодильника, заздалегідь вийнявши деко-
ративну заглушку (за наявності). Закріпити
кутик гвинтом;

—  закріпити  двома  гвинтами  напрям-

ну  8  на  верхній  частині  відкритих  дверей
меблів.  Розмір  С  відповідно  з  рисунком  9
має  дорівнювати  товщині  стінки  меблевої
шафи  плюс  20  мм.  Розмір  В  визначається
з’єднанням кутика 6 з напрямною 8 відпо-
відно з рисунками 9, 10. Зміщуючи напрям-
ну  по  вертикалі  (заздалегідь  ослабивши
гвинти кріплення), слід забезпечити зазор
(2±1) мм між напрямною і наконечником
кутика відповідно з рисунком 10 для виклю-
чення заклинювання дверей при спільному
відкритті.  Закрутити  гвинти  кріплення  на-
прямної до упору.

УВАГА! Напрямна має бути встанов-

лена під кутом 90

0

 до краю дверей.

3.3.2

  З’єднати  двері  холодильника  і

меблів: ослабити кріплення кутика , ввести

його в зачеплення з напрямною. Зміщуючи кутик у напрямі до
дверей меблів, слід забезпечити зазор (2±1) мм між напрям-
ною  і  дверима  холодильника  відповідно  з  рисунком  10,  щоб
виключити тертя напрямної об двері холодильника. Закрутити
гвинт кріплення кутика до упору.

УВАГА! Кутик з наконечником не повинен виступати за

бічний край меблів напрямні при закритих дверях.

3.3.3

  Кріплення  кутика  і  напрямної  на  нижню  частину,

здійснюється  відповідно  з  рисунками  9,  10  в  дзеркальному
відображенні.

3.3.4

 Після з’єднання дверей необхідно відрегулювати двері

меблів,  щоб  вона  в  закритому  положенні  не  торкалася  стінки
меблів з боку відкриття і була на відстані не менше 1 мм від неї.
Зазор забезпечити зсувом кутика у напрямі до дверей меблів.

4   Е К С П Л УА Т А Ц І Я   Х О Л О Д И Л Ь Н И К А

4.1 ПЕРШЕ ВМИКАННЯ

Підключити холодильник до електричної мережі: вставити

вилку шнура живлення в розетку.

Відкрити двері ХК. При першому вмиканні рекомендується

встановити  мітку  ролика  на  ділення  “2“  або  “3“  відповідно  з
рисунком 3. Закрити двері ХК.

При необхідності провести регулювання температури за до-

помогою ролика. Після регулювання температура в холодильнику
підтримується автоматично.

4.2 СИСТЕМА АВТОМАТИЧНОГО РОЗМОРОЖУВАННЯ ХК

4.2.1

 В ХК використовується автоматична система розморо-

жування. Іній, що з’являється на задній стінці ХК, тане в циклі від-
тавання при вимкненні компресора і перетворюється в краплини
води. Краплини талої води стікають в лоток, через отвір в ньому
– в пацівок і попадають в посудину на компресорі відповідно з
рисунком 11 і випаровуються. В отвір лотка встановлений йорж
для запобігання забиття системи зливу.

4.2.2

 Необхідно регулярно (не менше 1 разу в 3 місяці) сте-

жити за чистотою лотка і перевіряти відсутність води в лотку.

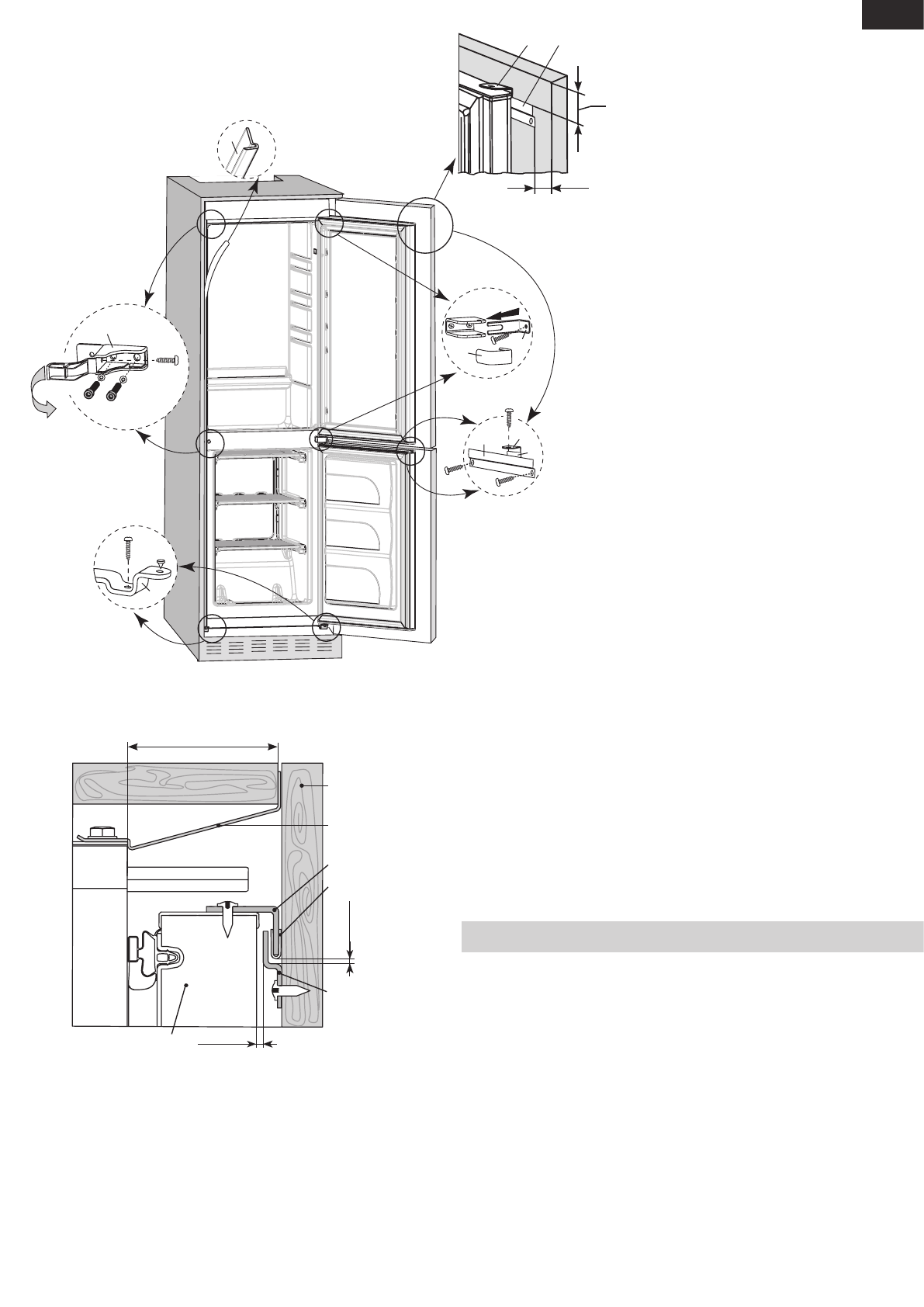

Рисунок 9 - Схема кріплення холодильника до меблів

3

2

5

4

6

8

7

1

С

В

6

8

Рисунок 10 – Схема кріплення дверей холодильника і меблів

напрямна

кутик

козирок

наконечник

двері холодильника

двері меблів

(2±1)мм

( 2±1

)мм

63 мм
