Pentru montarea frigiderului la peretele lateral al mobilierului (din

partea  de  deschidere  a  uşii)  trebuie  să  fixaţi  cu  un  şurub  în  direcţie
orizontală fiecare din console 2 în conformitate cu figura 9 şi să acoperiţi
consola cu capacul.

3.2.6

 Pentru a fixa frigiderul la peretele opus al mobilierului este

necesar  să  fixaţi  fiecare  din  console  4  cu  un  şurub  la  perete.  Poziţia
orizontală  a  consolelor  4  este  reglată  prin  slăbirea  fixării  acestora,  în
conformitate cu 3.2.4.

3.2.7

 Montaţi frigiderul la baza mobilierului: strângeţi şuruburile

în consolele 1, în conformitate cu figura 9.

3.3  FIXAREA  UŞILOR  FRIGIDERULUI  ŞI

MOBILIERULUI

3.3.1

 Fixarea uşilor frigiderului şi mobilieru-

lui este realizată cu ajutorul pieselor de montare
din setul de livrare.

Pentru a fixa uşa frigiderului la uşa mobilier-

ului, în conformitate cu figura 9 este necesar:

—  să  puneţi  vâr ful  7  pe  colţarul  6;  să

instalaţi colţarul la gaura capătului uşii frigideru-
lui, după îndepărtarea capacului decorativ (dacă
este disponibil). Fixaţi colţarul cu şurubul;

—  fixaţi  cu  două  şuruburi  ghidajul  8  pe

partea de sus interioară a uşii deschise a mobil-
ierului. Dimensiunea C în conformitate cu figura
9  trebuie  să  fie  egală  cu  grosimea  peretelui
mobilierului,  plus  20  mm.  Dimensiunea  B  se
determină de unirea colţarului 6 cu ghidajul 8
în  conformitate  cu  desenele  9,  10.  Deplasând
ghidajul  pe  verticală  (slăbind  şuruburile  de
fixare în prealabil), trebuie de asigurat un spaţiu
de (2 ± 1) mm între ghidaj şi vârful colţarlui în
conformitate cu figura 10 pentru a evita blocar-
ea uşilor la deschidere simultană. Strângeţi bine
şuruburile de fixare a ghidajului.

ATENŢIE! Ghidajul trebuie să fie insta-

lat sub unghiul de 90

0

 la marginea uşii.

3.3.2

  Uniţi  uşa  frigiderului  şi  a  mobileru-

lui:  slăbiţi  fixarea  colţarului,  prindeţi-l  în  cursă
cu  ghidajul.  Deplasând  colţarul  în  direcţia  uşii
mobilierului,  trebuie  să  asiguraţi  un  spaţiu  de
(2 ± 1) mm între între ghidaj şi uşa frigiderului,
în  conformitate  cu  figura  10,  pentru  a  evita  fr-
ecarea ghidajului de uşa frigiderului. Strângeţi
bine şurubul de fixare a colţarului.

ATENŢIE!  Colţarul  cu  vârf  nu  trebuie  să

iasă din marginea laterală a ghidajului când
uşa mobilierului este închisă.

3.3.3

 Fixarea colţarului şi ghidajului la part-

ea de jos a uşii CF se efectuează în conformitate
cu figurile 9, 10 oglindite.

3.3.4

 După unirea ușilor este necesar să ajustaţi uşa mobilierului,

astfel încât acesta, în poziţia închisă, să nu atingă peretele mobilierului
din partea de deschidere şi să asiguraţi o distanţă de cel puţin 1 mm
între aceştia. Asigurarea acestui spaţiu se face prin deplasarea colţarului
în direcţia uşii mobilierului.

4   U T I L I Z A R E A   F R I G I D E R U L U I

4.1 PRIMA CONECTARE

Conectaţi  frigiderului  la  reţeaua  electrică:  introduceţi  ştecherul

în priză.

Deschideţi  uşa  CF.  La  prima  conectare  este  recomandat  să  fixaţi

indicatorul butonului la diviziunea “2” sau 3 “ în conformitate cu Figura
3. Închideţi uşa CF.

Efectuaţi,  dacă  este  necesar,  reglarea  temperaturii  cu  ajutorul

butonului.  După  ajustare  temperatura  în  frigider  se  menţine  în  mod
automat.

4.2 SISTEMUL DE DEZGHEŢARE AUTOMATĂ AL CF
4.2.1

 În CF se foloseşte un sistem automat de dezgheţare. Bruma,

care apare pe peretele din spate a CF, după deconectarea compresorului
care  lucrează  în  ciclu,  se  topeşte  şi  se  transformă  în  picături  de  apă.
Picăturile de apă rezultată în urma topirii se scurg în colector, apoi prin
gaura acestuia şi prin furtun - în taviţa de pe compresor, în conformitate
cu  figura  11  şi  se  evaporă.  Gaura  colectorului  este  dotată  cu  o  piesă
pentru prevenirea înfundării sistemului de drenaj.

4.2.2

  Este  necesar  în  mod  regulat  (cel  puţin  o  dată  în  3  luni)  să

verificaţi curăţenia colectorului şi absenţa apei în acesta.

Prezenţa apei în colector indică înfundarea sistemului de drenaj.

Pentru eliminarea înfundării folosiţi piesa corespunzătoare şi curăţaţi
gaura colectorului, astfel ca apa să se scurgă liber în taviţă, apoi spălaţi
piesa şi instalaţi-o în conformitate cu figura 11.

SE  INTERZICE

să  utilizaţi  frigiderul  cu  sistemul  de  scurgere

înfundat. Apa care a apărut pe fundul CF sau care a ajuns în locul de
alăturare a barei transversale şi a dulapului interior al CF, în conformitate
cu figura 11, poate provoca coroziunea dulapului exterior al frigiderului
şi elementelor agregatului frigorific, defectarea izolaţiei termice, form-

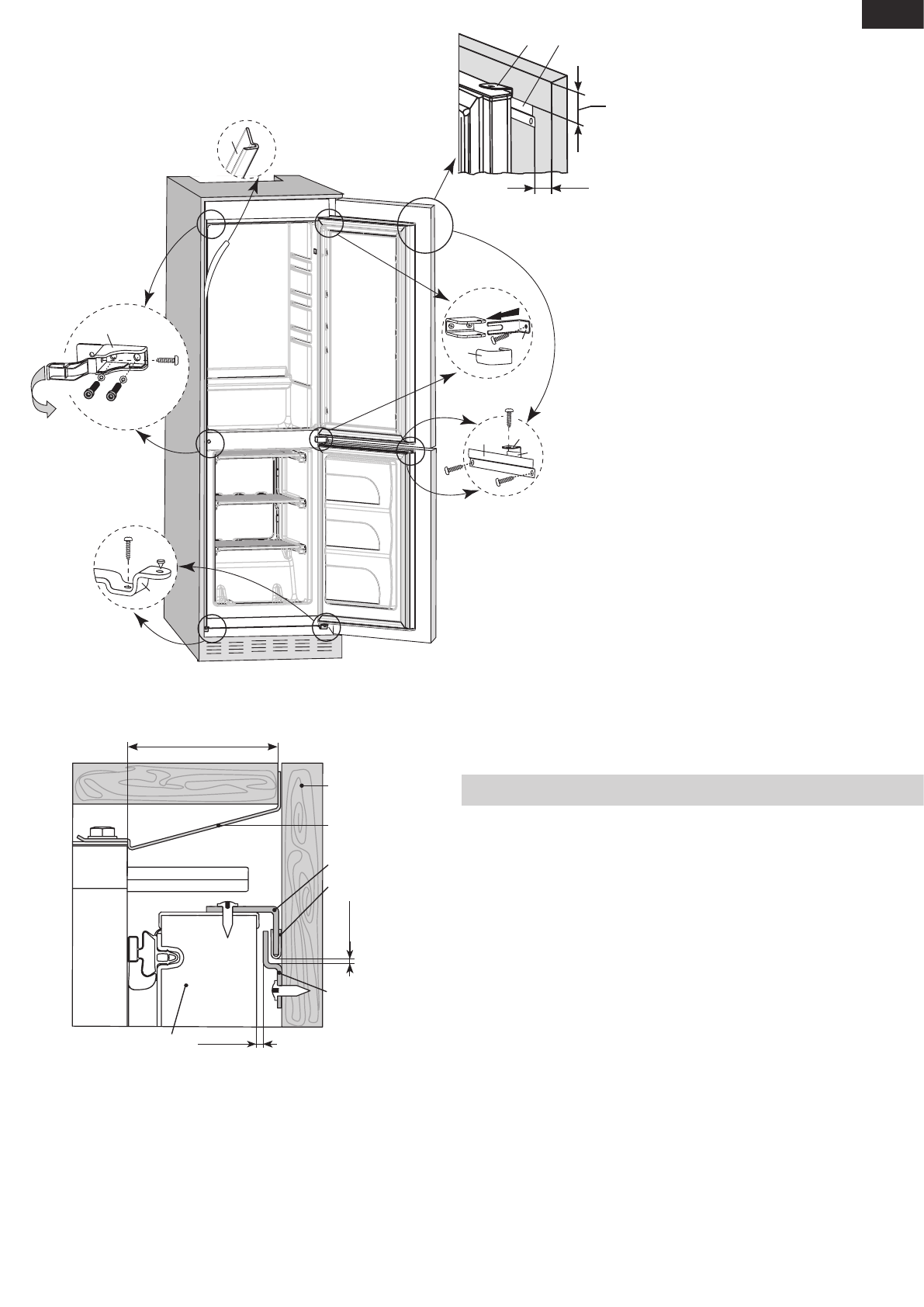

Figura 9 – Schema montării frigiderului

3

2

5

4

6

8

7

1

С

В

6

8

Figura 10 – Schema montării ușilor frigiderului şi a mobilierului

ghidaj

colţar

lamelă

vârf

uşa frigiderului

uşa mobilierului

(2±1)мм

( 2±1

)мм

63 мм
