mahkamlash uchun 9 rasmiga muvofiq 2-kronshteynlarning har biri
burama mix bilan gorizontal yo‘nalishda mahkamlanadi va kronsht-
eyn qopqoq bilan yopiladi.

3.2.6

  Sovutgichni  shkafning  qarama-qarshi  devoriga  mahka-

mlash uchun 4-kronshteynlarning har birini burama mix bilan me-
belga mahkamlash kerak. 4-kronshteynlarning yotiq xolati 3.2.4ga
muvofiq  ularning  mahkamlanishini  bo‘shashtirish  orqali  amalga
oshiriladi.

3.2.7

 Sovutgich mebel shkafining tagiga mahkamlanadi: 9 ras-

miga muvofiq burama mixlar 1-kronshteynlarga burab qo‘yiladi.

3.3  SOVUTGICH  ESHIKLARINI  MEBEL

SHKAFI ESHIKLARI BILAN BIRLASHTIRISH

3.3.1

  Sovutgich  va  mebel  eshiklari  o‘rn-

atish  qismlari  to‘planmasidagi  detallar  bilan
o‘zaro birlashtiriladi.

Sovutgich eshigini 9 rasmiga muvofiq me-

bel eshigiga mahkamlash uchun quyidagilarni
bajarish lozim:

—  7-poynak  6-burchakka  kiygiziladi,

burchak sovutgich eshigi qirrasidagi teshikka,
undan  dekorativ  tiqin  (agar  mavjud  bo‘lsa)
chiqarilganidan  so‘ng,  o‘rnatiladi.  Burchak
burama mix bilan qotiriladi;

—  mebel  ochiq  eshigining  tepa  qism-

iga  8-yo‘naltiruvchi  ikki  burama  mix  bilan
qotiriladi.  S  hajmi  9  rasmiga  muvofiq  mebel
shkafining qalinligi plus 20 mm ga teng bo‘-
lishi kerak. V hajmi 9, 10 rasmlariga muvofiq
6-burchakning  8-yo‘naltiruvchiga  ulanishi
bilan  aniqlanadi.  Eshiklar  birga  ochilganda
tishlashib  qolishiga  yo‘l  qo‘ymaslik  uchun,
yo‘naltiruvchini  tikkasiga  surish  orqali  (avval
mahkamlovchi  burama  mixlarini  bo‘shatib)
yo‘naltiruvchi  va  burchak  poynagi  orasida
(2±1) mm masofada tirqish ta’minlash zarur.
Yo‘naltiruvchini mahkamlovchi burama mixlari
oxirigacha taqab buraladi.

DIQQAT! Yo‘naltiruvchi eshik chetiga

nisbatan 90

0

 burchak ostida joylashtirilishi

kerak.

3.3.2

  Sovutgich  va  mebel  eshiklari  bir-

lashtiriladi:  burchak  mixlari  bo‘shashtiriladi
va u yo‘naltiruvchi bilan ilintiriladi. Sovutgich
eshigi bilan yo‘naltiruvchining ishqalanishiga
yo‘l  qo‘ymaslik  uchun,  10  rasmiga  muvofiq
burchakni  mebel  eshigi  tomon  surish  orqali
yo‘naltiruvchi  va  sovutgich  eshigi  orasida
(2±1) mm  masofada  tirqish  ta’minlanadi.
Burchakni mahkamlovchi burama mixlari ox-
irigacha taqab buraladi.

DIQQAT! Poynakli burchak mebelning eshigi yopiq bo‘lga-

nda yo‘naltiruvchining yon chetidan bo‘rtib turmasligi kerak.

3.3.3

 Burchak va yo‘naltiruvchini SKning pastki eshigiga mah-

kamlash 9, 10 rasmlariga muvofiq qarama-qarshi tartibda amalga
oshiriladi.

3.3.4

  Eshiklar  birlashtirilganidan  so‘ng,  yopiq  xolatida  mebel

devoriga ochilish tarafidan tegib turmasligi va undan kamida 1 mm
masofada bo‘lishi uchun mebel eshigini sozlash lozim bo‘ladi. Burc-
hakni mebel eshigi tomon surish orqali masofa ta’minlanadi.

4   S O V U T G I C H D A N   F O Y D A L A N I S H

4.1 BIRINCHI MARTA YOQISH

Sovutgichni  elektr  tarmog‘iga  ulash:  quvvat  yetkazish  shnuri

ayrisini rozetkaga tiqish lozim.

SK eshigi ochiladi. Birinchi marta yoqishda 3 rasmiga muvofiq

dastak nishonini “2“ yoki “3“ bo‘linmalariga qo‘yish tavsiya etiladi.
SK eshigi yopiladi.

Zarur bo‘lganda harorat dastak yordamida sozlanadi. Sozlangan-

idan so‘ng sovutgichdagi harorat avtomat ravishda ushlab turiladi.

4.2 SK AVTOMATIK ERISH TIZIMI

4.2.1

  SKda  avtomatik  erish  tizimi  qo‘llaniladi.  Kompressor  o‘-

chirilganidan  so‘ng  SKning  orqa  devorida  paydo  bo‘ladigan  qirov
erish  davri  davomida  erib,  suv  tomchilariga  aylanadi.  Erigan  suv
tomchilari 11 rasmiga muvofiq ariqchaga, undagi teshik orqali qu-
vurcha bo‘ylab kompressordagi idishga tushadi va bug‘lanadi. Suv
to‘kish tizimining tiqilib qolishi oldini olish uchun ariqcha teshigiga
simcho‘tka o‘rnatilgan.

4.2.2

  Doimiy  ravishda  (kamida  har  3  oyda  1  marta)  ariqcha

tozaligini va ariqchada suv to‘planib qolmaganligini tekshirib turish
zarur.

Ariqchada  suv  to‘planib  qolishi  suv  to‘kish  tizimining  tiqilib

qolganligidan darak beradi. Tiqilganlikni bartaraf etish va suv hech
qanday to‘siqsiz idishga oqib tushishi uchun ariqcha teshigini sim-
cho‘tka bilan tozalash, simcho‘tkani yuvish va 11 rasmiga muvofiq
o‘rnatish lozim.

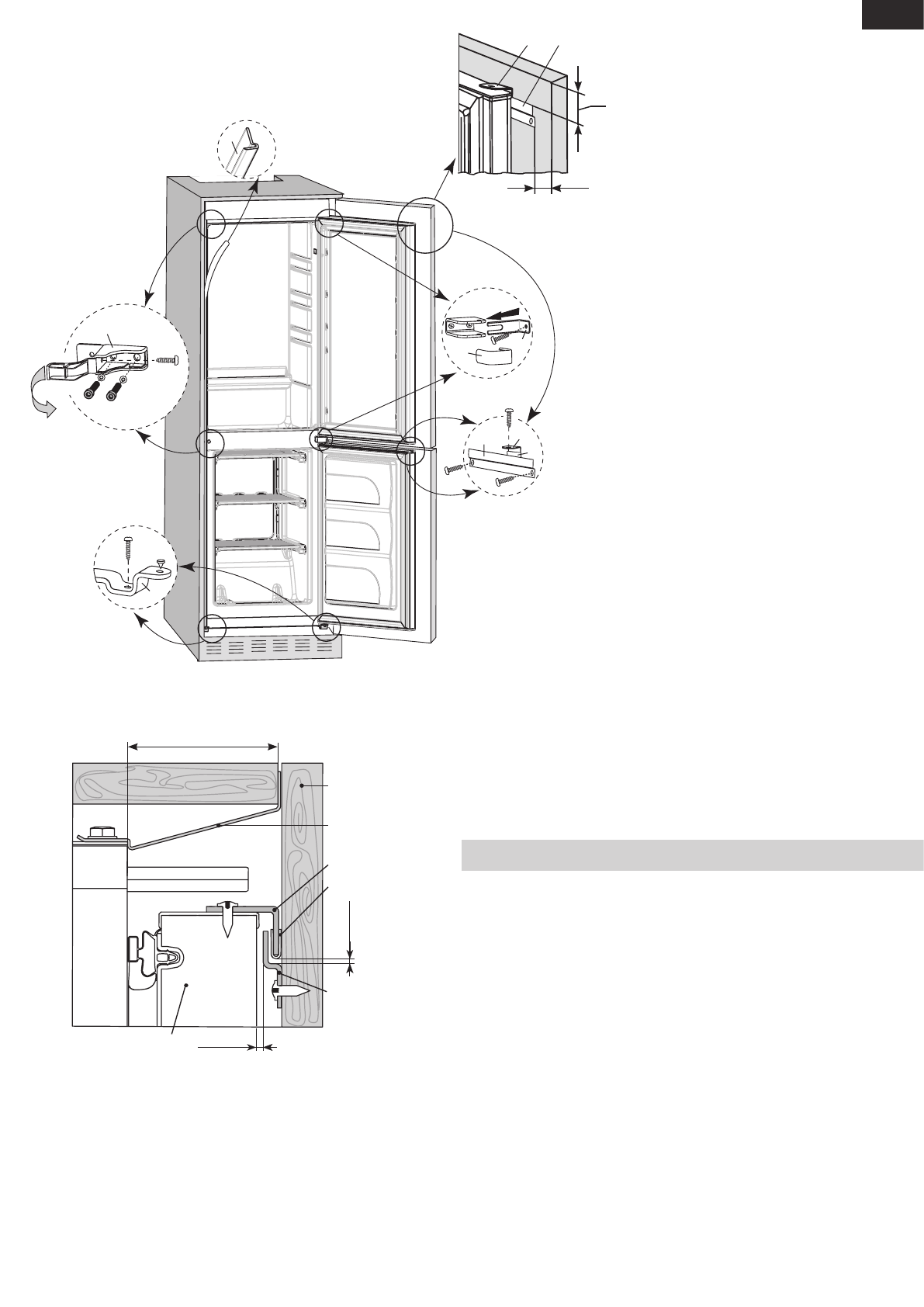

9 rasmi – Sovutgichni mebelga mahkamlash chizmasi

3

2

5

4

6

8

7

1

С

В

6

8

10 rasmi – Sovutgich va mebel eshiklarini mahkamlash chizmasi

yo‘naltiruvchi

burchak

bo‘g‘ot

poynak

sovutgich eshigi

mebel eshigi

(2±1)мм

( 2±1

)мм

63 мм
