QURAŞDIRILA  BİLƏN  SOYUDUCU-DONDURUCU

РБ01

020

003

1003

003

ХМ-4307-ХХХ

1   S O Y U D U C U N U N   T Ə S V İ R İ

1.1

  Soyuducu-  quraşdırıla  bilən  dondurucu  (gələcəkdə  soy-

uducu)  dondurulma  və  dondurulmuş  məhsulların  uzun  müddətli

saxlanması və dondurucu kamerada (gələcəkdə DK) qida buzunun

hazırlanması;  1  şəkilinə  uyğun  olaraq  SK-da  təzə  məhsulların,

içkilərin,  meyvə  və  tərəvəzlərin  soyudulması  və  qısa  müddətli

saxlanması üçün nəzərdə tutulmuşdur.

1.2

  Soyuducunu  ətraf  mühitin  müsbət  16

0

С  dərəcədən

müsbət  müsbət  32

0

С  dərəcəyə  qədər  temperaturda  istismar

etmək lazımdır.

1.3

 Soyuducunun dəstinə daxildir: komplektləşdirici məmulatlar:

(bax şəkil 1) və montaj hussələrin dəsti (bax şəkil 2).

1.4

  3  şəkilinə  uyğun  olaraq  soyuducuda  temperaturun

tənzimləməsi  orqanı  soyuducunun  üstündə  yerləşən  tempera-

turun  tənzimləməsi  dəstəyidir.  Dəstək  saat  əqrəbi  və  ona  əks

istiqamətdə çevrilir və seçilmiş bölməyə işarə ilə müəyyən edilir. “1”

bölməsi kamerada yüksək temperatur (ən kiçik soyuma) yaradır,

“4”  bölməsi  —  ən  aşağı  temperatur  yaradır  (daha  çox  soyuma).

Çarxın bölməsini temperaturun tənzimləməsi zamanı göstəricinin

altında təyin etmək lazımdır.

1.5

  1,  4  şəkillərinə  uyğun  olaraq  qablara  məhdudlaşdırıcı

quraşdırılıb. Məhdudlaşdırıcı quraşdırılan həcmlərin yerdəyişməsinin

qarşısının alınması üçün nəzərdə tutulmuşdur.

1.6

  SK-dan  tərəvəzlər  və  ya  meyvələr  üçün  qabı  çıxarmaq

üçün (soyuducunun qapısının açmasının məhdudiyyəti 90 dərəcə

bucağından çox olmadıqda) şəkil 5-ə uyğun olaraq aşağıdakıları

etmək lazımdır:

— qabı sona qədər SK-nin açıq qapısına qədər özünə tərəf

irəli çəkmək;

—  onu  qapının  açılmasına  tərəf  çevirmək  və  soyuducudan

çıxartmaq.

1.7

DK-nin  səbətləri  məhsulların  yığılması  və  çıxarılmasının

rahatlığı üçün ön paneldə dəstəklərə malikdirlər, həmçinin soyu-

ducudan  kənarda  daşınması  üçün  şəkil  6-a  müvafiq  olaraq  yan

səthlərdə dəstəklərə malikdirlər (alt səbətdən başqa).

 temperatur tənzimləyicisinin dəstəyi

Şəkil 3 — Temperaturun tənzimlənməsi

Şəkil 2 — Montaj hissələr komplekti

1

2

3

5

4

6

7

8 9 10

Şəkil 2-də

mövqeyi

Adı

Soyuducu üçün

miqdarı, ədəd

1

Örtük

1

2

Vint

15

3

Kronşteyn

2

4

Künc

3

5

Sonluq

3

6

İstiqamətləndirici

3

7

Kronşteyn

2

8

Vint М6-6gx16.58.0112

4

9

Şayba

4

10

Dekorativ profil

1

Əlavə

I — dondurucu kamera (DK);

«а» — dondurulma və saxlanılma zonası;

«b» — saxlanılma zonası;

II — təzə məhsulların saxlanılma zonası (SK)

səbət (alt)

səbət

qab (meyvə və

tərəvəzlər üçün)

şüşə rəf (alt)

şüşə rəf

məhdudlaşdırıcı

baryer-rəf

baryer

səbət

I

II

yumurta üçün içlik

şotka buz üçün forma

məhdudlaşdırıcı

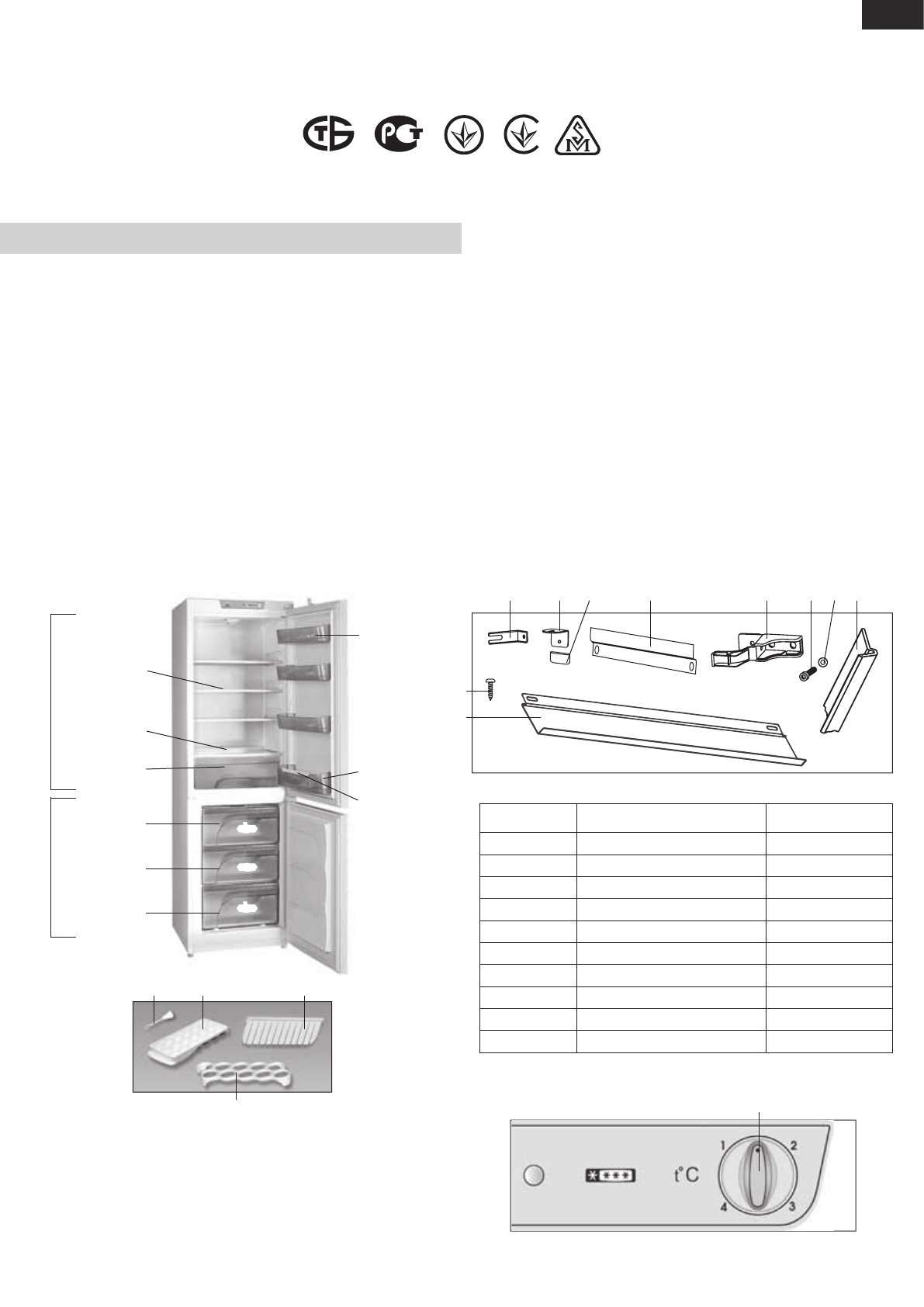

Şəkil 1 — Soyuducu və komplektləşdiricilər

«а»

«b»

«b»

Məmulatların uyğunluq sertifikatı BELLİS tərəfindən verilib (Krasnaya küçəsi, 7, 220029, Minsk şəhəri):

№ ТС BY/112 03.03. 020 00045, qüvvədə olma müddəti 17.05.2011-cu ildən 16.05.2016-ci ilə qədərdir.
