Жиһаздың төменгі беткі жағының ойлған жеріне сəндік тор

қондыруы ұсынылады.

Б А Й Қ А Ң Ы З !   А у а   к а н а л д а р ы   ж ə н е   с ə н д і к   т о р

ауыздарының  ең  кіші  көлемі  (Smin)  200  см

2

кем  бол-

мау  керек,  ал  тереңдігі  —  50  мм  кем  емес,  7  суретінде

көрсетілгендей.

Ауа каналдарының жəне сəндік тордын ауыздарын жабуға,

немесе бітеуге

ТЫЙЫМ САЛЫНАДЫ.

2.3

  Тоңазытқышты  орнатар  алдына  жиһаз  шкафының

беттерін  тегістікпен  қарап  шығыңыз.  Есіктердің  топсаларын

реттеңіз. Жиһаздың барлық бұрыштары 90

0

 болуға тиіс.

2.4

 Тоңазытқыш қондырылатын жиһаз жылыту апаратта-

рына (газ жəне электр плитары, жылыту пешпен радиаторлар),

күн саулесі тұсетін жерден ең кем 50 см болуға тиіс.

3   Т О Ң А З Ы Т Қ Ы Ш Т Ы   Ж И Һ А З Ғ А   Қ О Н Д Ы Р У

3.1 ТОҢАЗЫТҚЫШТЫ ҚОНДЫРУҒА ДАЙЫНДАУ

3.1.1

  Тоңазытқышты  жəне  оның  жиындықтарын  ораушы

материалдардан  (полиэтилендік  пакеттерден,  жабысқақ

ленталардан,  көбіктенген  тасымалдық  аралық  қабаттардан)

босатыңыз.

БАЙҚАҢЫЗ!  Монтаждық  бөлшектер  жиындығынан

күнқағарды  тоңазытқыштың  полистирольдық  түбінен

алыңыз.

3.1.2

 Жиһазға орнатардан бұрын тоңазытқыштың есігінің

ашылатын  жағын  анықтаңыз.  Камералардың  есігін  оң  жаққа

ашылатын қылып озгертіп ілуге болады. Пластмастық деталь-

дар сынбасы үшін, есіктердің өзгертіп ілуін арнайы сервистық

қызметінің механигі жасау керек (ақы сыз – бір рет гарантиялық

кезеңде).

3.1.3

 Тоңазытқышты жиһазға орнатардан бұрын күнқағарды

тоңазытқыштың  төбесіне  орнатыңыз  (монтаждық  бөлшектер

жиындығынан):

—  8  суретінде  көрсетілгендей,  екі  болтты  бұрап  суы-

рып  алыңыз,  сонан  соң  күнқағарды  шеттерінен  екі  болтпен

қатайтыңыз;

— күнқағарды, жиһаз шкафының жарына жақсылап жабы-

сып тұру үшін, есіктің ашылатын жағына қарай жылжытыңызда

болттарды бұрап қойыңыз.

3.1.4

  9  суретінде  көрсетілгендей,  сəндік  профильді  3

қорғаушы аралық қапты ажыратып тоңазытқыштың есігі ашыла-

тын жағындағы жарына жапсырыңыз. Керек болса профильды

жиһаздың ұзындығына қарап қысқартуға болады.

3.2 ТОҢАЗЫТҚЫШТЫ ЖИҺАЗҒА ОРНАТУ

3 . 2 . 1

  То ң аз ы т қ ы ш т ы   ж и һ азд ы ң   о й ы л ғ а н   о р ы н ы н а

орнатыңыз.

БАЙҚАҢЫЗ! Тоңазытқышты итергенде желілік сымды

қысып алмаңыз.

Күнқағардың дұрыс тұрғандығын қарап алыңыз: күнқағар

жиһаздың шкафына жақсы жаты керек.

3.2.2

 2 суретінде корсетілгендей, тоңазытқышты жиһазға

бекіту үшін монтаждық бөлшектер жиындығындағы біріктіруші

детальдарды пайдаланыңыз.

3.2.3

 Кронштейн 2 орнатыңыз, 9 суретінде көрсетілгендей,

алдын ала тоңазытқыштын саңылаунан сəндік бітеуіштерді су-

ырып алып. Кронштейнді екі винтпен шайбасымен бекітіңіз.

3.2.4

 Тоңазытқыштан сəндік қаптаманы 5 түсіріңіз, оң жақ

винтті  босатыңыз,  оның  астына  кронштейнді  4  кіргізіңіз.  Со-

дан кейн винтті тірелгенше бұрап қойыңыз. Сəндік қаптаманы

орнатыңыз.

БАЙҚАҢЫЗ!  Тоңазытқыш  шкафымен  күнқағардың

ш ы ғ ы ң қ ы   ж е р і н і ң   а р а   қ а ш ы қ т ы ғ ы ,   1 0   с у р е т і н д е

көрсетілгендей,  бүкіл  тоңазытқыштың  биіктігі  бойынша

сақталу керек. Тоңазытқыштың есігі жанаса жабылу үшін

ол ара қашықтық 63 мм болу керек.

3.2.5

Сəндік  профиль  жиһаз  шкафының  жарына  қыналу

болып тұру үшін тоңазытқышты оған қарай итеріп қойыңыз.

9 суретінде көрсетілгендей, тоңазытқышты жиһаздың бүйір

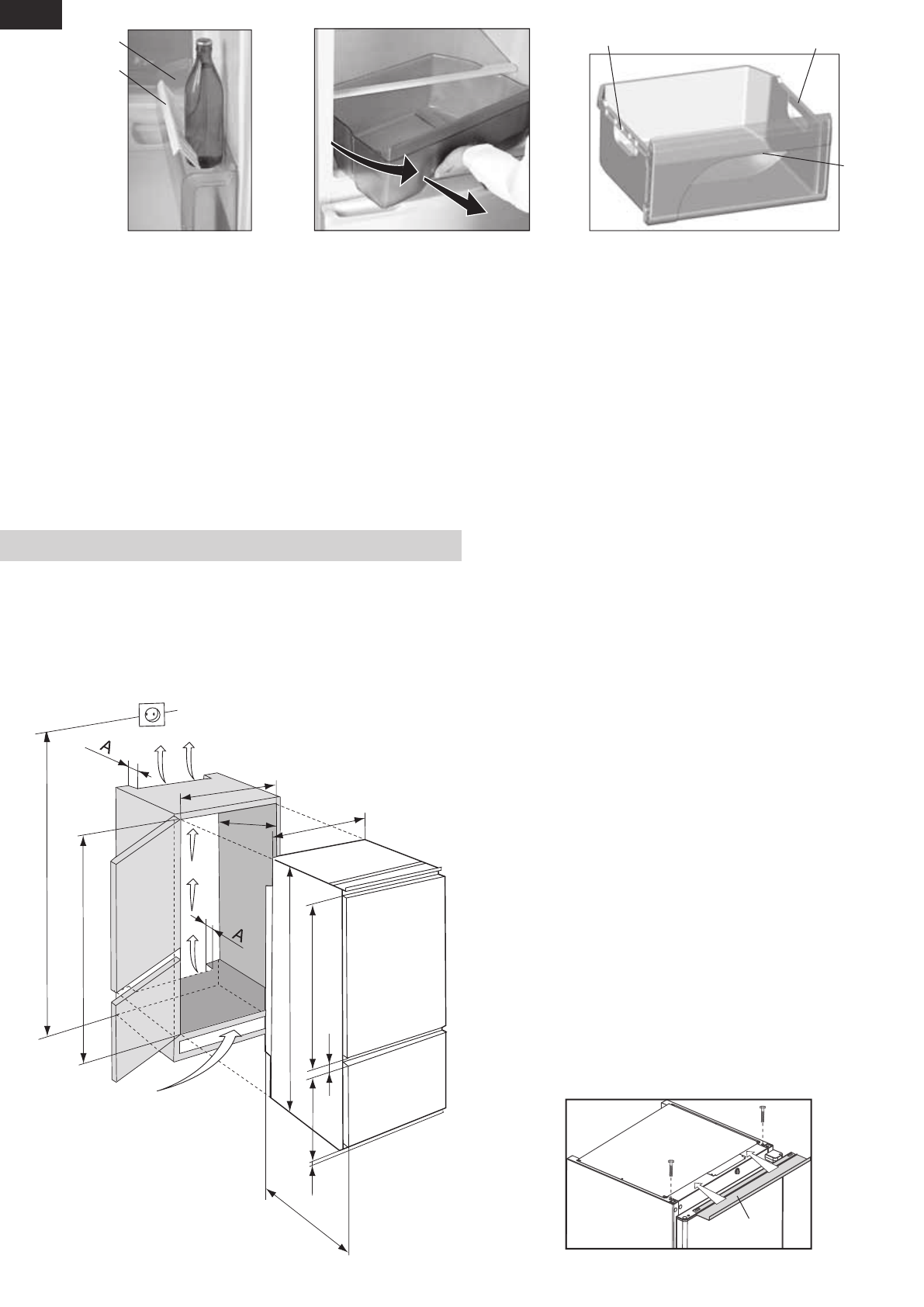

7 сурет – Тоңазытқышты жиһазға орнату схемасы

560

+10

1785

+10

min

min

min

570

540

1780

920

30

748

29

560

S

 2100 max

S

8 сурет – Күнқағарды орнату

күнқағар

 тұтқа

тұтқа

тұтқа

шектегіш

тосқаул

4 сурет – Шектегіш

5 сурет – Сауыты

тоңазытқыштан суыру

6 сурет – Себет
