2   P R E G Ă T I R E A   M O B I L I E R U L U I   P E N T R U

        Î N C O R P O R A R E A   F R I G I D E R U L U I

2.1

 Varianta de mobilier recomandată pentru încorporarea frigid-

erului este indicată în figura 7 (dimensiuni în mm).

2.2

 În mobilierul, destinat pentru încorporarea frigiderului, trebuie

să fie prevăzute deschizături pentru canalele de aer, care trebuie să fie
curăţate periodic de praf.

În deschizătura panoului frontal de jos al dulapului este recoma-

ndat să instalaţi o grilă decorativă.

ATENŢIE!  Suprafaţa  minimă  (Smin)  a  canalelor  de  aer  şi

deschizăturilor  grilei  decorative  trebuie  să  fie  nu  mai  mică  de
200 cm

2

, şi adâncimea deschizăturii A - nu mai mică de 50 mm, în

conformitate cu figura 7.

SE INTERZICE

 să închideţi şi să acoperiţi cu careva lucruri canalele

de aer sau deschizăturile grilei decorative.

2.3

  Înainte  de  încorporarea  frigiderului  trebuie  să  efectuaţi

nivelarea  meticuloasă  a  suprafeţelor  dulapului  cu  ajutorul  nivelei.
Reglaţi poziţiile uşilor cu ajutorul balamalelor. Toate unghiurile dintre
suprafeţele dulapului trebuie să fie de 90

0

.

2.4

 Mobilierul în care este încorporat frigiderul, trebuie să se afle

la o distanţă de cel puţin 50 cm de la aparatele de încălzire (aragaze,
inclusiv cele electrice, cuptoare şi calorifere) şi să nu fie expus razelor
directe ale soarelui.

3   I N S T A L A R E A   Ş I   Î N C O R P O R A R E A   F R I G I D E R U L U I

        Î N   M O B I L I E R

3.1 PREGĂTIREA FRIGIDERULUI PENTRU INSTALARE
3.1.1

  Eliberaraţi  frigiderul  şi  componentele  sale  de  materialele

de  ambalare  (saci  de  polietilenă,  benzi  adezive,  garnituri  înspumate
pentru transportare).

ATENŢIE!  Este  necesar  să  scoateţi  lamela  care  face  parte  din

setul  de  piese  de  montare  din  baza  de  polistiren  a  ambalajului
frigiderului.

3.1.2

  Înainte  de  a  încorpora  frigiderul  în  mobileir  trebuie  să

determinaţi sensul de deschidere a uşilor frigiderului. Ușile camerelor
frigiderului pot fi montate pe partea opusă. Pentru a evita defectarea
pieselor din masă plastică, montarea uşilor trebuie să fie efectuată nu-
mai de un tehnician calificat al serviciului de asistenţă tehnică (gratuit
– o dată în perioada de garanţie).

3.1.3

 Înainte de a încorpora frigiderul în mobilier, instalaţi lamela

(din setul pieselor de montare) pe partea de sus a frigiderului:

—  deşurubaţi  cele  două  şuruburi,  în  conformitate  cu  figura  8,

instalaţi lamela şi fixaţi-o cu două şuruburi la margini;

— deplasaţi lamela în direcţia de deschidere a uşii, astfel încât ea

să fie alăturată strâns de peretele dulapului, şi strângeţi şuruburile.

3.1.4

  Lipiţi  panoul  decorativ  3  în  conformitate  cu  figura  9,

înlăturând banda de protecţie a stratului lipicios, de pe suprafaţa laterală
a frigiderului din partea de deschidere a uşii. Dacă este necesar, scurtaţi
panoul decorativ după înălţimea mobilei.

3.2 INSTALAREA ŞI ÎNCORPORAREA FRIGIDERULUI ÎN MOBILIER
3.2.1

 Introduceţi frigiderul în spaţiul ddestinat acestuia.

ATENŢIE! Când introduceţi frigiderul în mobilier, aveţi grijă să

nu strângeţi cablul de alimentare.

Verificaţi  instalarea  corectă  a  lamelei:  ea  trebuie  să  fie  alăturată

strâns de mobilier.

3.2.2

  Pentru  a  fixa  frigiderul  se  folosesc  piesele  pentru  montare

din setul de livrare, în conformitate cu figura 2.

3.2.3

 Instalaţi consolele 2, în conformitate cu figura 9, înlăturând

anterior capacele decorative din orificiile frigiderului. Fixaţi consolele
cu două şuruburi şi şaibe.

3.2.4

 Instalaţi consolele 4, înlăturând anterior garnitura decorativă

5 de pe frigider şi deşurubând şurubul drept pentru a împinge sub acest
şurub în direcţia săgeţii consola 4. Apoi strângeţi bine şurubul. Instalaţi
garnitura decorativă.

ATENŢIE! Distanţa de la dulapul frigiderului până la proiectar-

ea lamelei, în conformitate cu figura 10, trebuie să fie respectată de-
a lungul înălţimii frigiderului. Pentru a asigura închiderea strânsă
a uşii frigiderului distanţa dată trebuie să fie de 63 mm.

3.2.5

 Mutaţi frigiderul până la peretele lateral al mobilierului astfel

ca panoul decorativ să fie strâns de perete.

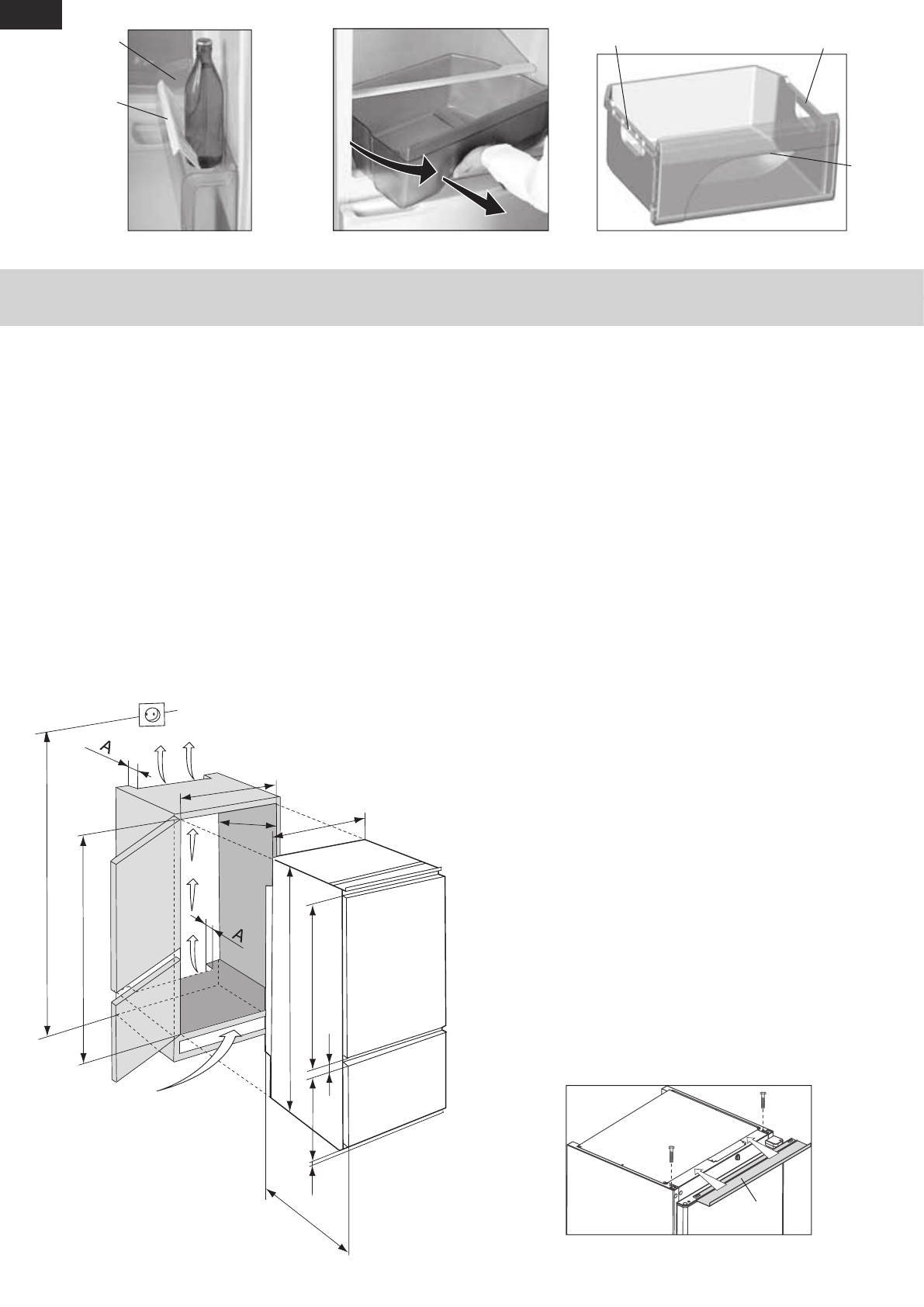

Figura 7 – Schema încorporării frigiderului în mobilier

560

+10

1785

+10

min

min

min

570

540

1780

920

30

748

29

560

S

 2100 max

S

Figura 8 – Instalarea lamelei

lamelă

mâner

mâner

mâner

opritor

raft adânc
pe uşă

Figura 4 – Opritor

Figura 5 – Extragerea sertarului din frigider

Figura 6 – Sertar
