Hrvatski |
317
Bosch Power Tools
1 619 929 K16 | (29.8.11)
Opis proizvoda i radova
Treba pročitati sve napomene o sigurnosti i
upute.
Ako se ne bi poštivale napomene o
sigurnosti i upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.
Uporaba za određenu namjenu
Električni alat kao stacionarni uređaj predviđen je za uzdužno
i poprečno rezanje s ravnom linijom rezanja, tvrdog i mekog
drva, kao i ploča iverica i vlaknastih ploča. Kod toga su mogući
horizontalni kutovi kosog rezanja od
–
60
°
do +60
°
, kao i
vertikalni kutovi kosog rezanja od
–
1
°
do +47
°
.
Kod primjene odgovarajućih listova pile moguće je piljenje
aluminijskih profila i plastike.
Prikazani dijelovi uređaja
Numeriranje prikazanih komponenti odnosi se na prikaz
električnog alata na stranicama sa slikama.
1
Skala za razmak lista pile do graničnika paralelnosti
8
2
Pomični klizač
3
Kutni graničnik
4
Ručka za prenošenje
5.1
Štitnik sa steznom polugom *
5.2
Štitnik sa steznim vijkom i bočnom zaštitom *
6
Usisni nastavak na štitniku
7
Klin raspora
8
Graničnik paralelnosti
9
Vodeći utor za kutni graničnik
10
Produžetak stola
11
Proširenje stola
12
Matica za pričvršćenje poklopca spremišta za listove pile
i za spremanje štapa za pomicanje
13
Štap za pomicanje
14
Poklopac spremišta za listove pile
15
Okasti ključ (24 mm; 23 mm)
16
Provrti za montažu
17
Stol za piljenje
18
Stezna ručka za proširenja stola
19
Ručno kolo
20
Ručica za dizanje i spuštanje lista pile
21
Sigurnosni zaklopac prekidača za uključivanje-
isključivanje
22
Držač za spremanje štitnika
Nosite štitnike za sluh.
Djelovanje buke
može dovesti do gubitka sluha.
Nosite zaštitne naočale.
Električne alate ne bacajte u kućni otpad!
Samo za zemlje EU:
Prema Europskim smjernicama
2002/96/EG za električne i elektroničke
stare uređaje, neuporabivi električni alati
moraju se odvojeno sakupljati i dovoditi na
ekološki prihvatljivo recikliranje.
Pridržavajte se dimenzija lista pile. Promjer otvora mora bez
zazora točno odgovarati vretenu alata. Ne koristite
redukcijske komade ili adaptere.
Kod zamjene lista pile pazite da širina rezanja ne bude manja
od 2,3 mm, a debljina lista pile ne veća od 2,3 mm. Inače
postoji opasnost da bi se klin raspora (2,3 mm) zaglavio u
izratku.
Maksimalno moguća visina izratka iznosi 79 mm.
lijeva strana
Pokazuje položaj poluge za uglavljivanje
za fiksiranje lista pile i kod namještanja
vertikalnog kuta kosog rezanja (list pile
se može zakretati).
desna strana
Pokazuje smjer okretanja ručnog kola za
spuštanje (
transportni položaj
) i za
dizanje (
radni položaj
) lista pile.
Smjer rotacije nareckanog vijka za
fiksiranje/otpuštanje kutnog graničnika
na pomičnom stolu.

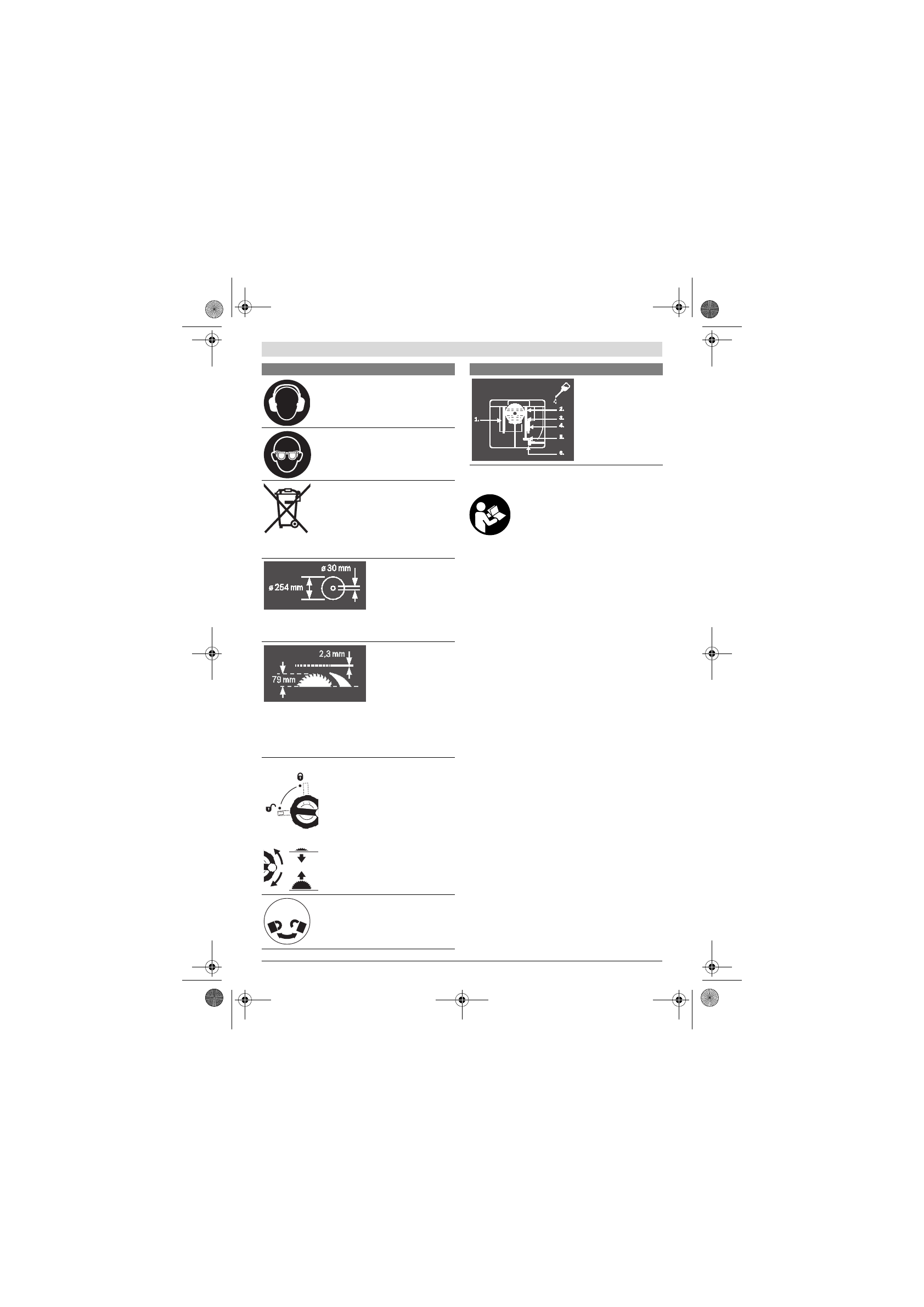

Simboli i njihovo značenje
Prema potrebi otvorite
podnu ploču i električni
alat podmažite uljem na
označenim mjestima.
Simboli i njihovo značenje
OBJ_BUCH-1375-002.book Page 317 Monday, August 29, 2011 5:05 PM
