Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisninge-
ne.
Feil ved overholdelsen av advarslene og
nedenstående anvisninger kan medføre elek-
triske støt, brann og/eller alvorlige skader.
Formålsmessig bruk
Elektroverktøyet er som fastmontert modell beregnet til å la-
ge langsgående og tverrsnitt med rett skjæring i hardt og mykt
tre og på spon- og fiberplater. Det er da mulig med horisontale
gjæringsvinkler på – 60 ° til +60 ° og vertikale gjæringsvinkler
på – 1 ° til +47 ° .
Ved bruk av tilsvarende sagblad er det mulig å sage alumini-
umsprofiler og kunststoff.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssidene.
1
Skala for avstand mellom sagblad og parallellanlegg
8
2
Skyvesleide
3
Vinkelanlegg
4
Bærehåndtak
5.1
Vernedeksel med klemspak *
5.2
Vernedeksel med klemskrue og sidebeskyttelse *
6
Avsugstuss på vernedekselet
7
Spaltekniv
8
Parallellanlegg
9
Føringsnot for vinkelanlegg
10
Bord-forlengelse
11
Bord-breddeøker
12
Festemutter for dekselet til sagbladdepotet og til
opphenging av skyvestokken
13
Skyvestokk
14
Deksel for sagbladdepotet
15
Ringnøkkel (24 mm; 23 mm)
16
Boringer for montering
17
Sagbord
18
Spenngrep for bordforlengelsen
19
Håndhjul
20
Sveiv til løfting og senking av sagbladet
21
Sikkerhetsklaff på på-/av-bryteren
22
Holder til oppbevaring av vernedekselet
23
Holdeklemme til oppbevaring av vinkelanlegget
24
Føringsstav til bordforlengelsen
25
Anlegg for 45 ° -gjæringsvinkel (vertikal)
26
Låsespak til innstilling av vertikal gjæringsvinkel
27
Skala for gjæringsvinkel (vertikal)
28
Anlegg for 0 ° -gjæringsvinkel (vertikal)
29
Spenngrep for skyvesleiden
30
V-føringsnot på sagbordet for parallellanlegget
31
Innleggsplate
32
Sagblad
33
Etikett til merking av skjærelinjen
Elektroverktøy må ikke kastes i vanlig søp-
pel!
Kun for EU-land:
Jf. det europeiske direktivet 2002/96/EF
vedr. gamle elektriske og elektroniske ap-
parater og tilpassingen til nasjonale lover
må gammelt elektroverktøy som ikke lenger
kan brukes samles inn og leveres inn til en
miljøvennlig resirkulering.
Ta hensyn til sagbladets dimensjoner. Hulldiameteren må
passe uten klaring på verktøyspindelen. Ikke bruk reduk-
sjonsstykker eller adaptere.
Ved utskifting av sagbladet må du passe på at skjærebred-
den ikke er mindre enn 2,3 mm og at stambladtykkelsen ikke
er større enn 2,3 mm. Det er ellers fare for at spaltekniven
(2,3 mm) kjører seg fast i arbeidsstykket.
Den maksimalt mulige arbeidsstykkehøyden er på 79 mm.
venstre side
Viser en stilling på låsespaken til låsing av
sagbladet og ved innstilling av den verti-
kale gjæringsvinkelen (svingbart sag-
blad).
høyre side
Viser håndhjulets dreieretning til forsen-
king (
transportstilling
) og løfting (
ar-
beidsstilling
) av sagbladet.
Dreieretning til justeringsskruen til fikse-
ring/løsning av vinkelanlegget på skyve-
bordet.
Ved behov åpner du
bunnplaten og smører
elektroverktøyet på de
anviste stedene.

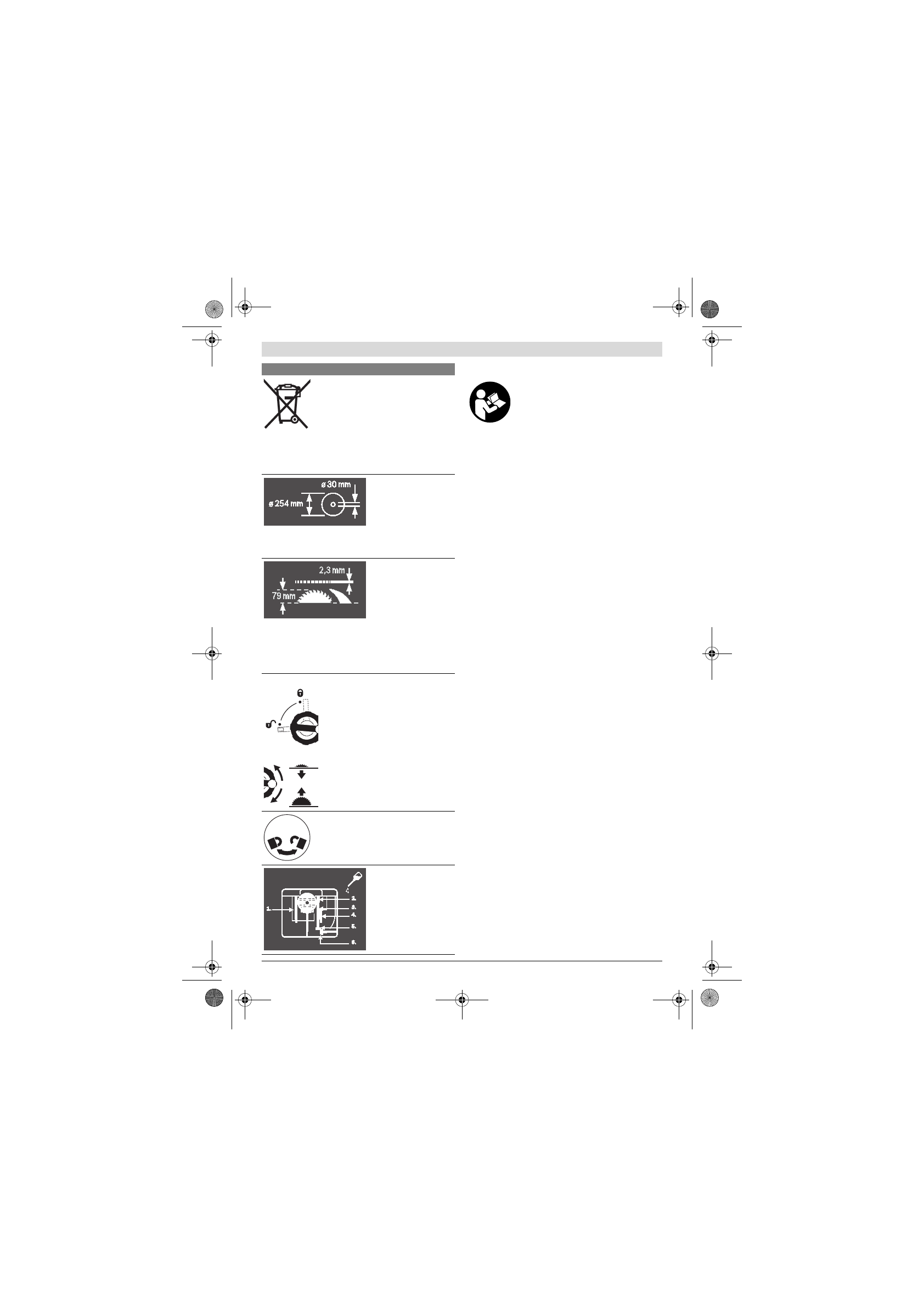

Symboler og deres betydning
