Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet.
Tur-
vallisuusohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.
Määräyksenmukainen käyttö
Sähkötyökalu on tarkoitettu kovan ja pehmeän puun sekä las-
tu- ja kuitulevyjen suoraan pituus- ja poikittaissahaukseen
pöytäkoneena. Tällöin vaakasuorat jiirikulmat – 60 ° ...+60 ° ja
pystysuorat jiirikulmat – 1 ° ...+47 ° ovat mahdollisia.
Vastaavia sahanteriä käyttäen on alumiiniprofiilien ja muovin
sahaus mahdollista.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-
vaan sähkötyökalun kuvaan.
1
Asteikko, joka osoittaa sahanterän etäisyyden suuntais-
ohjaimeen
8
2
Työntöluisti
3
Kulmaohjain
4
Kantokahva
5.1
Kiristysvivulla varustettu suojus *
5.2
Kiristysruuvilla ja sivusuojalla varustettu suojus *
6
Suojuksen imunysä
7
Halkaisukiila
8
Suuntaisohjain
9
Kulmaohjaimen ohjausura
10
Pöydän pidennysosa
11
Pöydän levennysosa
12
Kiinnitysmutteri sahanterien säilytyskotelon kantta ja
työntökappaleen ripustusta varten
13
Työntökappale
14
Sahanterien säilytyskotelon kansi
15
Lenkkiavain (24 mm; 23 mm)
16
Reikiä asennusta varten
17
Sahapöytä
18
Pöydän levennysosan kiinnityskahva
Käytä kuulonsuojainta.
Melu saattaa aihe-
uttaa kuulon menetystä.
Käytä suojalaseja.
Älä heitä sähkötyökaluja talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen vanhoja sähkö- ja elektro-
niikkalaitteita koskevan direktiivin
2002/96/EY ja sen kansallisten lakien
muunnosten mukaan, tulee käyttökelvotto-
mat sähkötyökalut kerätä erikseen ja toimit-
taa ympäristöystävälliseen uusiokäyttöön.
Ota huomioon sahanterän mitat. Aukon halkaisijan tulee so-
pia työkalun karaan välyksittä. Älä käytä supistuskappaleita
tai adaptereita.
Tarkista sahanterää vaihdettaessa, että sahausura ei ole pie-
nempi kuin 2,3 mm, eikä sahanterän runko ole paksumpi
kuin 2,3 mm. Muussa tapauksessa on olemassa vaara, että
halkaisukiila (2,3 mm) tarttuu työkappaleeseen.
Työkappaleen suurin mahdollinen korkeus on 79 mm.
vasen puoli
Osoittaa lukitusvivun asennon sahante-
rän lukitusta ja pystysuoran jiirikulman
asetusta varten (sahanterä kallistettavis-
sa).
oikea puoli
Osoittaa käsipyörän pyörimissuunnan
sahanterän alaslaskemiseksi (
kuljetus-
asento
) ja nostamiseksi (
työasento
).

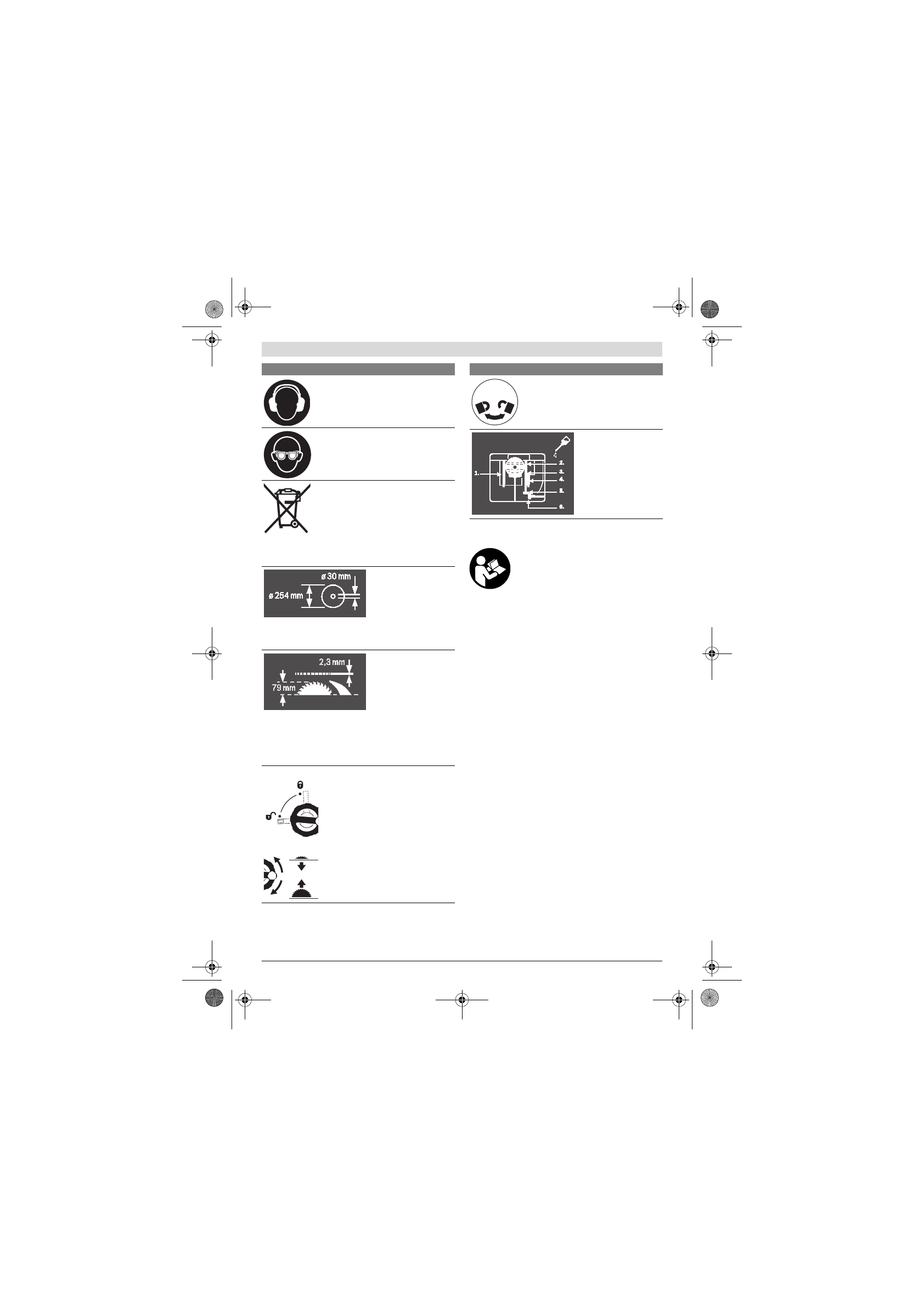

Tunnusmerkit ja niiden merkitys
Pyälletyn ruuvin kiertosuunta kulmaoh-
jaimen kiinnittämiseksi työntöpöy-
tään/irrottamiseksi työntöpöydästä
Avaa tarvittaessa pohjale-
vy ja voitele sähkötyöka-
lua merkityistä kohdista.
Tunnusmerkit ja niiden merkitys
