Česky |
199
Bosch Power Tools
1 619 929 K16 | (29.8.11)
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a
pokyny.
Zanedbání při dodržování varovných
upozornění a pokynů mohou mít za následek
úraz elektrickým proudem, požár a/nebo těžká
poranění.
Určené použití
Elektronářadí je určeno jako stojanový stroj k provádění
podélných a příčných řezů s rovným průběhem řezu do
tvrdého a měkkého dřeva a též dřevotřískových a
dřevovláknitých desek. Přitom jsou možné horizontální
pokosové úhly od
–
60
°
do +60
°
a též vertikální úhly sklonu
od
–
1
°
do +47
°
.
Při použití příslušných pilových kotoučů je možné řezání
hliníkových profilů a umělé hmoty.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.
1
Stupnice vzdálenosti pilového kotouče k podélnému
dorazu
8
2
Posuvné saně
3
Úhlový doraz
4
Nosné držadlo
5.1
Ochranný kryt se svěrnou páčkou *
5.2
Ochranný kryt se stahovacím šroubem a
boční ochranou *
6
Odsávací hrdlo na ochranném krytu
7
Rozpěrný klín
8
Podélný doraz
9
Vodící drážka pro úhlový doraz
10
Prodloužení stolu
11
Rozšíření stolu
12
Upevňovací matice krytování zásobníku pilových
kotoučů a pro zavěšení posouvací tyčky
13
Posouvací tyčka
14
Krytování zásobníku pilových kotoučů
15
Očkový klíč (24 mm; 23 mm)
Noste ochranu sluchu.
Působení hluku
může způsobit ztrátu sluchu.
Noste ochranné brýle.
Neodhazujte elektronářadí do domovního
odpadu!
Pouze pro země EU:
Podle evropské směrnice 2002/96/ES o
starých elektrických a elektronických
zařízeních a jejím prosazení v národních
zákonech musejí být už neupotřebitelná
elektronářadí rozebraná shromážděna a
dodána k opětovnému zhodnocení
nepoškozujícímu životní prostředí.
Dbejte rozměrů pilového kotouče. Průměr otvoru musí bez
vůle lícovat na nástrojové vřeteno. Nepoužívejte žádné
redukce nebo adaptéry.
Při výměně pilového kotouče dbejte na to, aby nebyla šířka
řezu menší než 2,3 mm a základní tloušťka kotouče větší než
2,3 mm. Jinak existuje nebezpečí, že se rozpěrný klín
(2,3 mm) v obrobku zasekne.
Maximální možná výška obrobku činí 79 mm.
levá strana
Ukazuje polohu aretační páčky pro
zaaretování pilového kotouče a při
nastavování vertikálního úhlu sklonu
(pilový kotouč výkyvný).
pravá strana
Ukazuje směr otáčení ručního kola pro
spuštění (
přepravní poloha
) a zvednutí
(
pracovní poloha
) pilového kotouče.

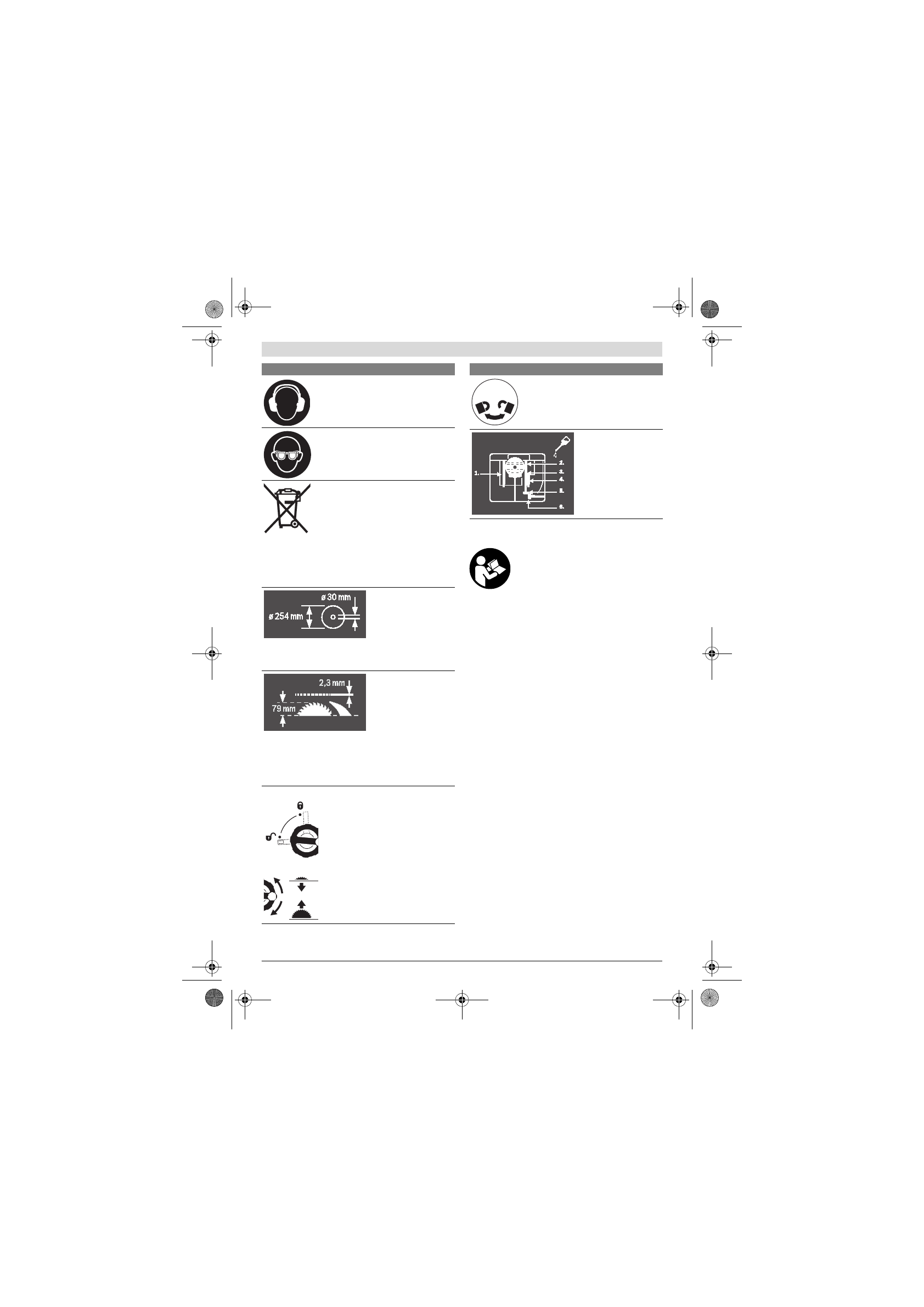

Symboly a jejich význam
Směr otáčení rýhovaného šroubu pro
zafixování/uvolnění úhlového dorazu na
posuvném stole.
Podle potřeby otevřete
desku dna a elektronářadí
na vyznačených místech
naolejujte.
Symboly a jejich význam
OBJ_BUCH-1375-002.book Page 199 Monday, August 29, 2011 5:05 PM
