Svenska |
123
Bosch Power Tools
1 619 929 K16 | (29.8.11)
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvisningar
och instruktioner.
Fel som uppstår till följd av
att säkerhetsanvisningarna och instruktio-
nerna inte följts kan orsaka elstöt, brand
och/eller allvarliga personskador.
Ändamålsenlig användning
Elverktyget är avsett för stationär längs- och tvärsågning i rak
snittvinkel i hårt och mjukt trä samt i spånskivor och fiberplat-
tor. Härvid kan horisontella geringsvinklar mellan – 60 ° och
+60 ° samt vertikala geringsvinklar mellan – 1 ° och +47 °
sågas.
Med lämpliga sågklingor kan även aluminiumprofiler och plast
sågas.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.
1
Skala för sågklingans avstånd till parallellanslaget
8
2
Skjutslid
3
Vinkelanslag
4
Bärhandtag
5.1
Klingskydd med spännspak *
5.2
Sågklingsskydd med klämskruv och sidoskydd *
6
Utsugningsadapter på klingskyddet
7
Klyvkniv
8
Parallellanslag
9
Styrspår för vinkelanslag
10
Bordsförlängning
11
Bordsbreddning
12
Fästmutter för sågklingsmagasinets täckskiva och för
upphängning av påskjutaren
13
Påskjutare
14
Sågklingsmagasinets täckskiva
15
Ringnyckel (24 mm; 23 mm)
16
Monteringshål
17
Sågbord
18
Spänngrepp för bordsbreddning
19
Ratt
20
Vev för lyftning och sänkning av sågklingan
21
Säkerhetslucka för strömställaren Till/Från
22
Fäste för förvaring av klingskyddet
23
Fästklämma för förvaring av vinkelanslaget
24
Bordsförlängningens styrstav
25
Anslag för 45 ° -geringsvinkel (vertikal)
26
Låsarm för inställning av vertikal geringsvinkel
27
Skala för geringsvinkel (vertikal)
28
Anslag för 0 ° -geringsvinkel (vertikal)
29
Spännspak för skjutslid
30
V-styrspår på sågbordet för parallellanslaget
31
Insatsplatta
32
Sågblad
Släng inte elverktyg i hushållsavfall!
Endast för EU-länder:
Enligt europeiska direktivet 2002/96/EG
för avfall som utgörs av elektriska och elek-
troniska produkter och dess modifiering till
nationell rätt måste obrukbara elverktyg
omhändertas separat och på miljövänligt
sätt lämnas in för återvinning.
Beakta sågklingans dimensioner. Centrumhålet måste utan
spel passa på verktygsspindeln. Använd inte reducerstycken
eller adapter.
Vid byte av sågklinga se till att sågsnittsbredden inte under-
skrider 2,3 mm och att sågklingans stambladstjocklek inte
överskrider 2,3 mm. I annat fall finns risk för att klyvkniven
(2,3 mm) hakar fast i arbetsstycket.
Arbetsstyckets höjd får vara högst 79 mm.
vänster sida
Visar låsarmens läge vid låsning av såg-
klingan och vid inställning av vertikal
geringsvinkel (svängbar sågklinga).
höger sida
Visar rattens rotationsriktning för sänk-
ning (
transportläge
) och lyftning
(
arbetsläge
) av sågklingan.
Räfflade skruvens vridriktning för vinkel-
anslagets fixering/frikoppling på skjut-
bordet.
Vid behov öppna botten-
plattan och smörj elverk-
tyget med olja på visade
ställen.

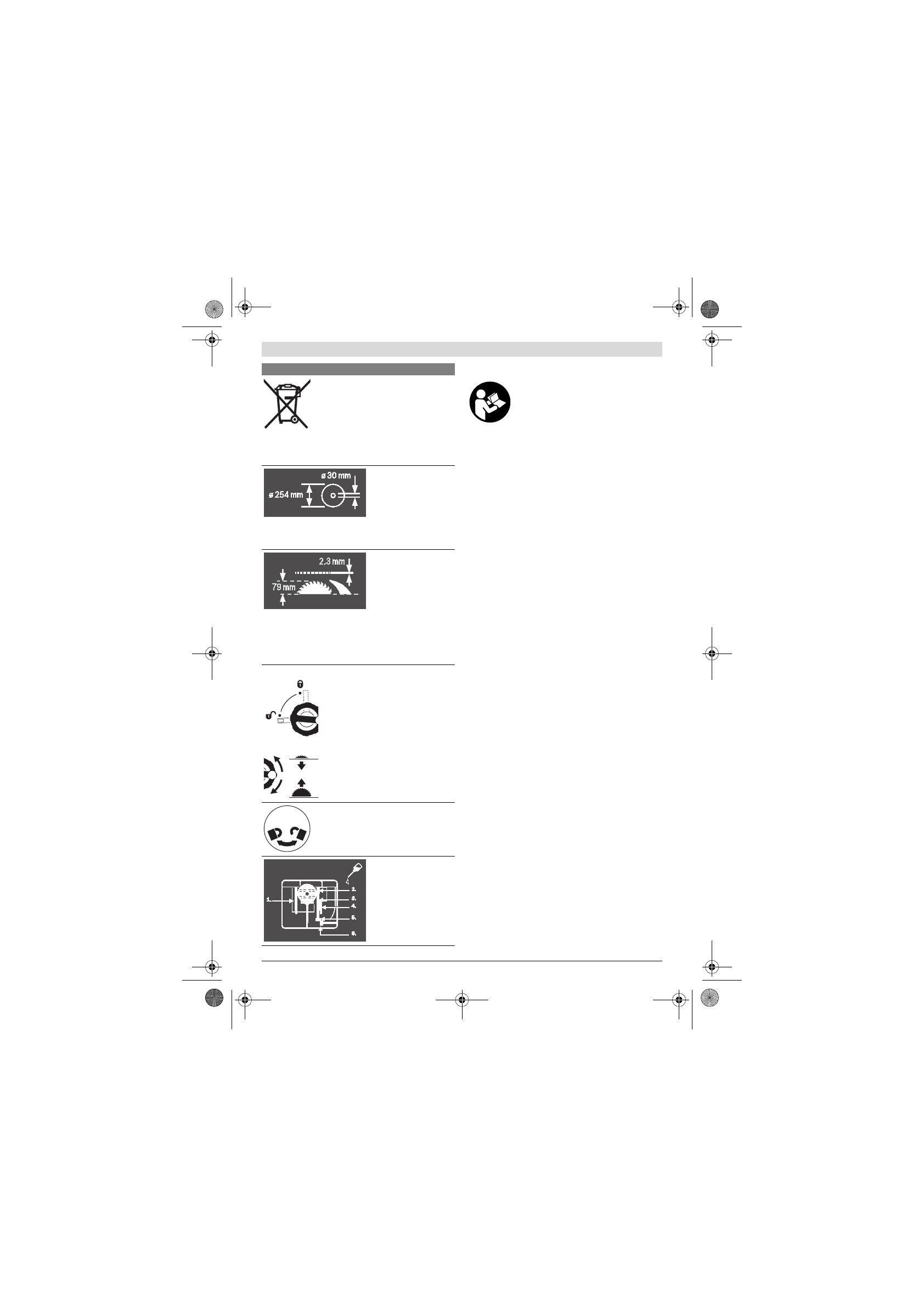

Symboler och deras betydelse
