212
| Slovensky
1 619 929 K16 | (29.8.11)
Bosch Power Tools
Popis produktu a výkonu
Prečítajte si všetky Výstražné upozornenia
a bezpečnostné pokyny.
Zanedbanie
dodržiavania Výstražných upozornení a
pokynov uvedených v nasledujúcom texte
môže mať za následok zásah elektrickým
prúdom, spôsobiť požiar a/alebo ťažké poranenie.
Používanie podľa určenia
Toto elektrické náradie je ako stacionárne náradie určené na
pozdĺžne a priečne rezy s rovným priebehom rezu do tvrdého
a mäkkého dreva a taktiež na rezanie drevotrieskových a
drevovláknitých dosiek. Pritom sú možné horizontálne šikmé
rezy s uhlami zošikmenia od
–
60
°
do +60
°
ako aj vertikálne
šikmé rezy s uhlami zošikmenia od
–
1
°
do +47
°
.
Pri použití vhodných pílových listov je možné aj rezanie
hliníkových profilov a plastov.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vzťahuje na
vyobrazenie elektrického náradia na grafickej strane tohto
Návodu.
1
Stupnica vzdialenosti pílového listu od paralelného
dorazu
8
2
Posuvné sane
3
Uhlový doraz
4
Rukoväť
5.1
Ochranný kryt s aretačnou páčkou *
5.2
Ochranný kryt s aretačnou páčkou a s bočným krytom *
6
Odsávací nátrubok na ochrannom kryte
7
Štrbinový klin
8
Paralelný doraz (zarážka rovnobežnosti)
9
Vodiaca drážka pre uhlový doraz
10
Predĺženie rezacieho stola
11
Rozšírenia rezacieho stola
12
Upevňovacia matica na upevnenie krytu zásobníka
pílových listov a na zavesenie paličky na posúvanie
obrobka
13
Palička na posúvanie obrobku
14
Kryt zásobníka pílových listov
15
Prstencový kľúč (24 mm; 23 mm)
16
Otvory pre montáž
17
Rezací stôl
18
Upínacia rukoväť pre predĺženie rezacieho stola
19
Ručné koleso
20
Kľuka na zdvíhanie a spúšťanie pílového listu
21
Poistná klapka vypínača
22
Držiak na odkladanie (uschovanie) ochranného krytu
23
Upevňovacia zvierka na odkladanie uhlového dorazu
24
Vodiaca tyč pre predĺženie rezacieho stola
25
Doraz pre 45
°
uhol zošikmenia (vertikálne)
26
Aretačná páčka na nastavovanie vertikálneho uhla
zošikmenia
27
Stupnica pre uhol zošikmenia (vertikálne)
28
Doraz pre 0
°
uhol zošikmenia (vertikálne)
29
Upínacia rukoväť pre posuvné sane
30
Vodiaca V-drážka na rezacom stole pre paralelný doraz
31
Vkladacia platnička
32
Pílový list
33
Nálepka na označenie čiary rezu
34
Profilová lišta
35
Vodiaca drážka pre paralelný doraz
8
36
Depot paralelného dorazu
8
37
Kľúč na skrutky s vnútorným šesťhranom (5 mm)
38
Aretačná skrutka predĺženia rezacieho stola
39
Upevňovacia súprava
„
Prídavný paralelný doraz
“
40
Otvor na vyhadzovanie triesok
41
Odsávací adaptér
42
Držiak prívodnej šnúry
43
Upevňovacia súprava
„
Predĺženie rezacieho stola
“
44
Základná doska
45
Otvory pre vkladaciu platničku
46.1
Aretačná páčka na zaaretovanie ochranného krytu
5.1
46.2
Aretačná skrutka na zaaretovanie ochranného krytu
5.2
47
Upevňovacia rukoväť paralelného dorazu
48
Vedenie tvaru V paralelného dorazu
49
Prídavný paralelný doraz
50
Vodiaca koľajnička uhlového dorazu
51
Ryhovaná skrutka na zafixovanie uhlového dorazu
52
Upevňovacia súprava
„
Profilová lišta
“
53
Ryhovaná matica pre profilovú lištu
54
Dolný kryt pílového listu
55
Upevňovacia skrutka dolného krytu pílového listu
56
Upínacia matica
57
Aretačná páčka vretena
58
Upínacia príruba
59
Upínacia príruba
60
Vreteno náradia
61
Ukazovateľ uhla zošikmenia (vertikálne)
62
Aretačná rukoväť na nastavenie ľubovoľného uhla
zošikmenia (horizontálne)
63
Ukazovateľ uhla zošikmenia na uhlovom doraze
64
Lupa
65
Ukazovateľ vzdialenosti rezacieho stola
66
Tlačidlo vypínača

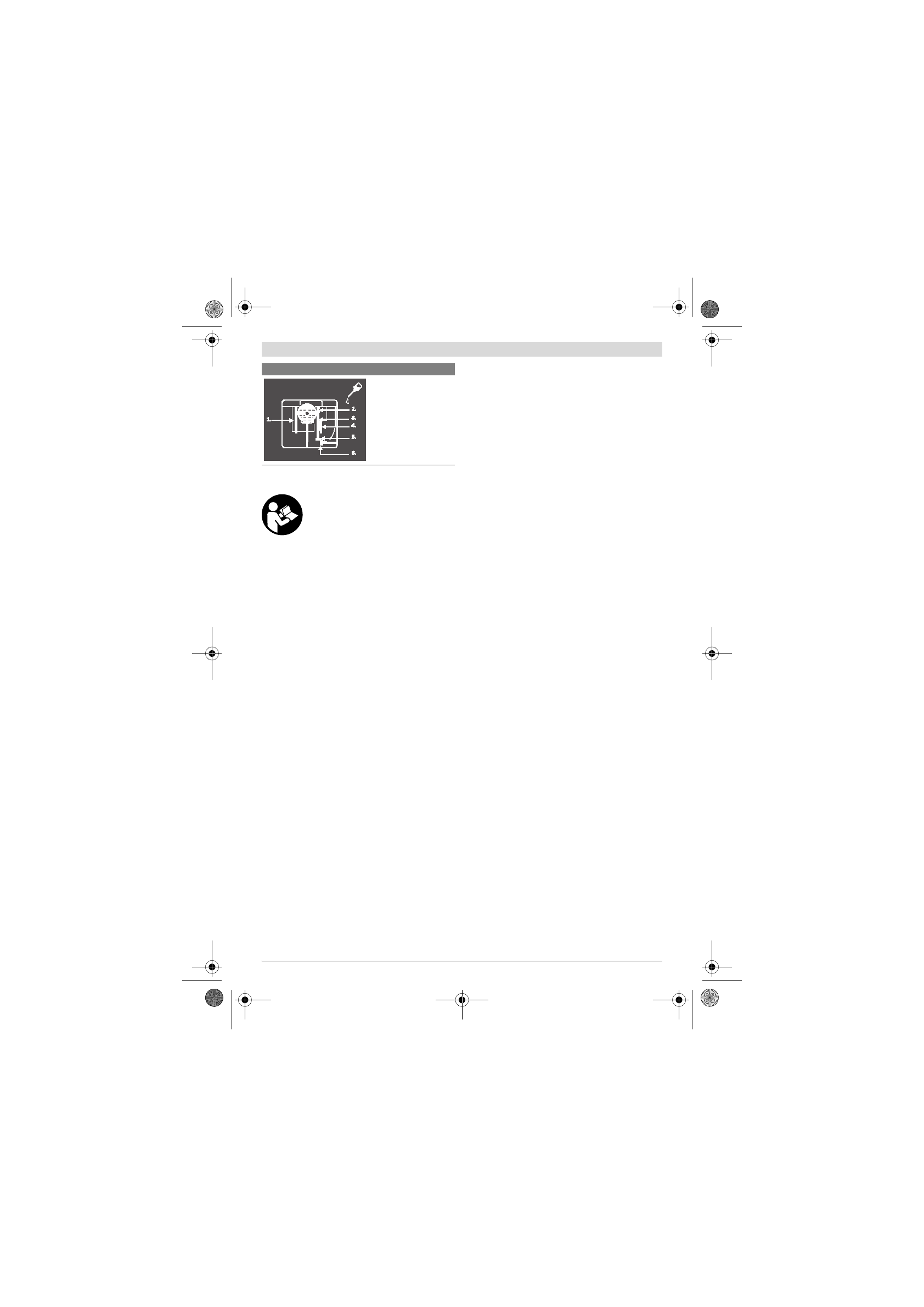

V prípade potreby otvorte
základnú dosku a na
označených
(vyobrazených) miestach
elektrické náradie
naolejujte.
Symboly a ich významy
